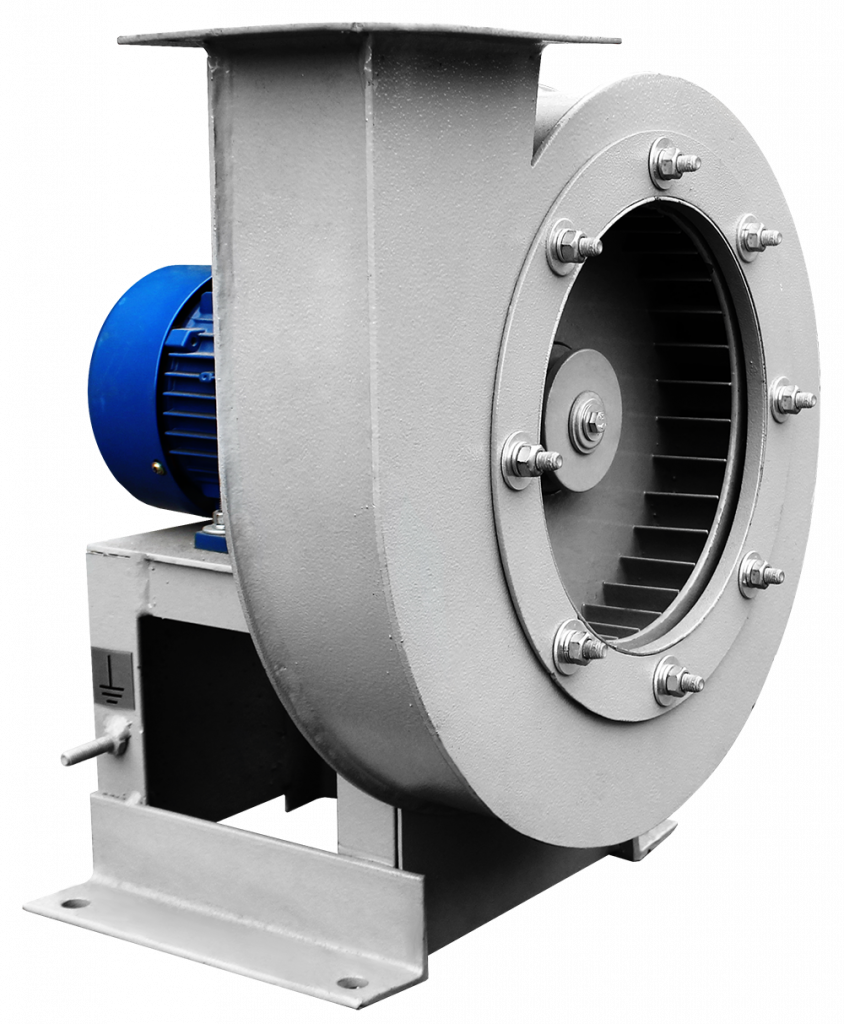

Радиальный вентилятор ВР 12-26 №2,5

Радиальный вентилятор ВР 12-26 №2,5

<h2 style="text-align: justify;">Описание радиальных вентиляторов высокого давления ВР 12-26 №2,5</h2> <p style="text-align: justify;"> Компания Вент-Эл предлагает к реализации радиальные вентиляторы высокого давления для перемещения масс с давлением до 12000 Па, отвечающие национальным и международным стандартам. Такие вентиляторы используются в промышленности и условиях, когда нужно обеспечить циркуляцию большого объема воздуха. Радиальные вентиляторы являются устройствами для перемещения воздуха в вентиляционных системах. Они состоят из рабочего колеса с лопастями, которые направляют воздушный поток в вентиляционный канал и далее в выходное отверстие. </p> <h3 style="text-align: justify;">Сфера применения радиальных вентиляторов ВР 12-26 №2,5</h3> <p style="text-align: justify;"> Радиальные вентиляторы являются универсальными и применяются для организации эффективной и производительной системы обмена воздуха в помещениях промышленного, коммерческого, административного, медицинского и жилого назначения. Они также устанавливаются в противопожарных системах для удаления задымления. </p> <p style="text-align: justify;"> Принцип работы заключается в обеспечении принудительного воздухообмена в вентиляционных системах канального и бесканального типа. Назначение радиальных вентиляторов – обеспечение циркуляции газовоздушного потока, который не содержит мелкодисперсионных твердых частиц. </p> <h3 style="text-align: justify;">Технические характеристики модели ВР 12-26 №2,5</h3> <table border="1" table="" cellpadding="0" cellspacing="0"> <tbody> <tr> <td style="text-align: center;"> <b>Скорость<br> </b><b>вращения,<br> об/мин</b> </td> <td style="text-align: center;"> <b> Номинальная<br> </b><b>мощность,<br> кВт </b> </td> <td style="text-align: center;"> <p style="text-align: center;"> <b> Номинальный<br> ток;</b><b>при<br> </b><b>380В<br> (50 Гц), А </b> </p> </td> <td style="text-align: center;"> <p style="text-align: center;"> <b> Тип<br> </b><b>электро-<br> двигателя</b> </p> </td> <td style="text-align: center;"> <p style="text-align: center;"> <b> Производи-<br> тельность<br> </b><b>Q min,<br> м3/сек </b> </p> </td> <td style="text-align: center;"> <p style="text-align: center;"> <b> Производи-<br> тельность<br> </b><b>Q max,<br> м3/сек </b> </p> </td> <td style="text-align: center;"> <b> Полное<br> </b><b>давление<br> </b><b>Pv min,<br> Па </b> </td> <td style="text-align: center;"> <b> Полное<br> </b><b>давление<br> </b><b>Pv maх,<br> Па </b> </td> <td style="text-align: center;"> <p style="text-align: center;"> <b> Масса<br> </b><b>вентилятора,<br> кг </b> </p> </td> <td style="text-align: center;"> <b> Марка; </b> </td> <td style="text-align: center;"> <b> Количество<br> </b><b>в<br> комплекте </b> </td> <td style="text-align: center;"> <b> Марка; </b> </td> <td style="text-align: center;"> <b> Количество<br> </b><b>в<br> комплекте</b> </td> </tr> <tr> <td style="text-align: center;"> 3 000 </td> <td style="text-align: center;"> 1,1 </td> <td style="text-align: center;"> 2,6 </td> <td style="text-align: center;"> 71В2 </td> <td style="text-align: center;"> 0,32 </td> <td style="text-align: center;"> 0,95 </td> <td style="text-align: center;"> 1500 </td> <td style="text-align: center;"> 1730 </td> <td style="text-align: center;"> 30 </td> <td style="text-align: center;"> ДО-40 </td> <td style="text-align: center;"> 4 </td> <td style="text-align: center;"> ВР 201 </td> <td style="text-align: center;"> 4 </td> </tr> </tbody> </table> <p style="text-align: left;"> Конструкция радиального вентилятора проста и состоит из: </p> <ul> <li> Кожуха </li> <li> Рабочего колеса; </li> <li> Лопастей; </li> <li>Вентиляторной оси;</li> <li>Станины;<br> </li> <li>Электропривода разных мощностей;<br> </li> <li>Выхлопного патрубка;<br> </li> <li>Фланца всасывающегося патрубка.<br> </li> </ul> <p style="text-align: justify;"> Радиальные (центробежные) вентиляторы ВР 12-26 №2,5 отличаются особой формой лопастей. Ориентирование лепестков определяет направление движения потока. Завихрения на входе или выходе обеспечивается спиральной формой корпуса. Это гарантирует высокую производительность и эффективность воздушной циркуляции. </p> <h3 style="text-align: justify;">Преимущества радиальных вентиляторов</h3> <ul> <li>Материал изготовления в стандартном общепромышленном исполнении – углеродистая сталь;</li> <li>Теплостойкость;</li> <li>Антикоррозийность;</li> <li>Пожарная безопасность;</li> <li>Температура среды – от -40 ^оС до +80 ^оС;</li> <li> Содержание твердых частиц – до 0,1 г/м³;</li> <li> Простая установка и обслуживание. </li> </ul> <p style="text-align: left;"> *При изменении типа двигателя масса может меняться </p> <h3 style="text-align: justify;">Аэродинамические характеристики</h3> <img alt="Аэродинамические характеристики радиального вентилятора ВР 12-26-2,5" src="/upload/img/vr-12-26/ajerodinamicheskie_harakteristiki_ventiljatora_vr_12-26_ №2,5.jpg" title="Аэродинамические характеристики радиального вентилятора ВР 12-26-2,5"> <h3>Габаритные и присоединительные размеры</h3> <img alt="Габаритные и присоединительные размеры радиального вентилятора ВР 12-26-2,5" src="/upload/img/vr-12-26/razmery_vr_12-26_№2,5.png" title="Габаритные и присоединительные размеры радиального вентилятора ВР 12-26 №2,5"> <h3>Акустические характеристики</h3> <table border="1" table="" cellpadding="0" cellspacing="0"> <tbody> <tr> <td colspan="10"> <p style="text-align: center;"> Значение Lpi в октавных полосах f, Гц </p> </td> </tr> <tr> <td style="text-align: center;"> Частота <br> вращения, <br> б/мин </td> <td style="text-align: center;"> 63 </td> <td style="text-align: center;"> 125 </td> <td style="text-align: center;"> 250 </td> <td style="text-align: center;"> 500 </td> <td style="text-align: center;"> 1000 </td> <td style="text-align: center;"> 2000 </td> <td style="text-align: center;"> 4000 </td> <td style="text-align: center;"> 8000 </td> <td style="text-align: center;"> Lpa, дБА </td> </tr> <tr> <td style="text-align: center;"> 1500 </td> <td style="text-align: center;"> 58 </td> <td style="text-align: center;"> 61 </td> <td style="text-align: center;"> 69 </td> <td style="text-align: center;"> 62 </td> <td style="text-align: center;"> 60 </td> <td style="text-align: center;"> 58 </td> <td style="text-align: center;"> 50 </td> <td style="text-align: center;"> 41 </td> <td style="text-align: center;"> 67 </td> </tr> <tr> <td style="text-align: center;"> 3000 </td> <td style="text-align: center;"> 72 </td> <td style="text-align: center;"> 73 </td> <td style="text-align: center;"> 76 </td> <td style="text-align: center;"> 84 </td> <td style="text-align: center;"> 77 </td> <td style="text-align: center;"> 75 </td> <td style="text-align: center;"> 73 </td> <td style="text-align: center;"> 65 </td> <td style="text-align: center;"> 84 </td> </tr> </tbody> </table>
