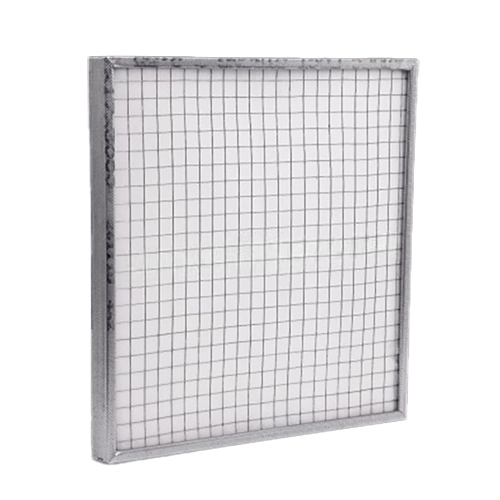

Воздушный фильтр ФВП-6 панельный
✓ В наличии
Панельные фильтры (6)
Панельные фильтры
Фильтры воздушные панельные (ФВП) – предназначены для грубой (класс G2-G4), средней (F5, F6) или тонкой (F7, F8) фильтрации воздуха, устанавливаемые в приточной, изредка вытяжной, вентиляционных системах. Существует несколько разновидностей панельных фильтрующих элементов:
- Простой механический фильтр, задерживающий пыль, ставится как первая (предварительная) или единственная ступень очистки.
- Жироулавливающий термостойкий фильтр из металлической сетки (ФВП-5) устанавливают для очистки вытяжного воздуха от жировых аэрозолей, и как грубый предварительный фильтр в системе фильтров
- Фильтры с активированным углём (ФВП-6) используют для нейтрализации запахов, улучшения характеристик воздуха до потребительских норм. Это могут быть столовые, кухни, музеи, больницы, лаборатории и т.д. Ставятся в качестве второй ступени в системы очистки.
Вентиляционное оборудование и воздуховоды за правильно подобранным панельным фильтром защищены от пыли и грязи, что позволяет очищать их значительно реже. А главное, в помещения подаётся очищенный воздух.
Устройство панельных фильтров
Конструктивно ФВП представляют собой корпус из оцинкованной стали, куда помещается фильтрующий элемент – металлическая П-образная рамка с сеткой-каркасом (или гофрой), и фильтрующим материалом, удерживаемым каркасом.
Оцинкованная сетка каркаса может располагаться с одной или с обеих сторон. Она дополнительно может покрываться слоем ПВХ для защиты от коррозии.
Для фиксации фильтрующего материала на входе потока воздуха могут быть использованы и диагональные спицы.
Фильтрующий материал:
- волокна полиэстера (ФВП-1);
- стекловолокно с увеличенной плотностью упаковки в сторону движения воздуха (ФВП-2);
- металлическая сетка-плетёнка из нержавеющей и оцинкованной стали (ФВП-3);
- пенополиуретан (ФВП-4);
- активированный уголь (ФВП-6).
Гранулы активированного угля могут быть помещены между слоями из полиэстера, или между двумя мелкоячеистыми сетками.
Толщина фильтрующего элемента зависит от степени очистки фильтрующего элемента (чем больше – тем толще) и может составлять 25, 48 мм (для G3), и 96 мм (для G4).
Пример составления спецификации
ФВП-«тип»-«горизонтальный размер мм»-«вертикальный размер мм»-«толщина рамки мм»-«класс очистки»
Тип (фильтрующий материал):
- 1 – полиэстер;
- 2 – стекловолокно;
- 3 – стальная сетка;
- 4 – пенополиуретан;
- 5 – металлический;
- 6 – активированный уголь.
Стандартная толщина рамки в мм. Это 25, 48 и 96 мм.
Класс очистки – стандартные классы G2, G3, G4. Если класса нет, ставится «бкл».
Пример: ФВП-1-320-480-55-G4: материал – полиэстер, размеры 320х480 мм, толщина 55 мм, класс очистки G4
