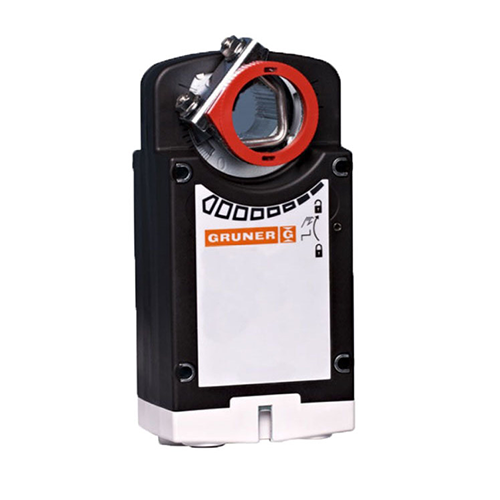

Gruner

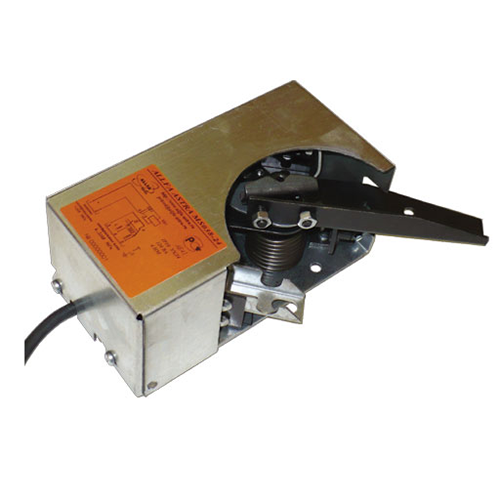

ALLFA ASTRA

MAKO

UCP

Фильтры

Цена

Бренд

ALLFA ASTRA (12)

Belimo (537)

BVM (150)

ENSO (18)

Gruner (3)

Lufberg (71)

MAKO (16)

UCP (45)

Нанотек (27)

Сontrolli (1)

Уровень шума, дБ

Сила тока, А

Степень защиты

IP10 (4)

IP20 (8)

IP40 (13)

IP42 (22)

IP44 (8)

IP54 (733)

IP55 (2)

IP65 (2)

IP67 (83)

IР44/IР54 (1)

Серия

AVK (4)

BE (4)

BEE (2)

BEN (2)

BF (5)

BFL (5)

BFN (5)

BLE (2)

BLF (4)

CH (1)

DR (8)

EF (8)

EV (4)

EVC (2)

GK (7)

GM (15)

GR (12)

GRK-7 (3)

GV (2)

HR (7)

KR (3)

LF (7)

LH (16)

LHK (1)

LHQ (3)

LM (24)

LMC (6)

LMQ (3)

LR (9)

LRF (9)

LV (4)

LVC (2)

NF (17)

NKQ (6)

NM (29)

NMC (2)

NMD (1)

NMQ (2)

NR (9)

NRF (28)

NV (4)

NVC (2)

NVK (6)

RVC (2)

SF (20)

SH (14)

SHK (4)

SHQ (3)

SM (22)

SMC (1)

SMD (2)

SMQ (4)

SR (16)

SRC (1)

SRF (20)

SRF-5 (16)

SV (4)

SVC (2)

SY1 (2)

SY2 (6)

SY3 (6)

SY4 (6)

SY5 (6)

SY6 (3)

SY7 (2)

SY8 (2)

SY9 (2)

SY10 (2)

SY11 (2)

SY12 (2)

TF (8)

TMC (7)

TR (7)

TRF (14)

СM (34)

Мощность, Вт

Напряжение, В

24 (538)

24;125;230 (12)

24;240 (4)

72 (3)

230 (323)

Вес, кг

Температурный диапазон, °C

-20...+50 (110)

-30...+50 (102)

-30...+50°C (18)

-30…+60 (12)

0…+50 (7)

Площадь сечения жил, мм2

Время работы, ч

Энергопотребление в режиме ожидания, Вт

Вес нетто, кг

0,5 (1)

0,49 (1)

0,51 (1)

0,55 (1)

0,73 (1)

0,74 (1)

0,75 (2)

0,76 (2)

0,98 (1)

0,99 (1)

1,02 (1)

1,07 (1)

1,08 (9)

1,09 (16)

1,1 (10)

1,11 (2)

1,12 (1)

1,13 (1)

1,54 (1)

1,58 (2)

1,64 (1)

1,68 (2)

2,24 (2)

2,30 (1)

2,37 (3)

2,41 (1)

2,42 (1)

2,54 (1)

2,55 (1)

2,58 (1)

2,72 (1)

Крутящий момент, Нм

Угол поворота, °

-5–90 (24)

0-90 (93 механически) (1)

0-90 (95 механически) (6)

0...90 (3)

0...90 (-5...90 механически) (5)

0...90 (макс. 93) (3)

0...90 (макс.93)/настройка 5...85 (5 шаг) (1)

0...90 (макс. 95) (12)

0...90 (макс.95)/настройка 5...85 (5 шаг) (2)

0–90 (47)

5...85 (шаг 5) (2)

5...90, настройка 5...85 (шаг 5) (8)

90 (14)

90 (95 механически) (7)

90+(0-2) (6)

95 (240)

100 (3)

макс. 90 (ручное управление) (35)

макс. 95 (3)

неограничен (4)

от -5...до 90/95 (99)

от 0...до 90/93 (8)

Площадь заслонки, м²

< 0,4 (4)

< 0,5 (6)

< 0,8 (6)

< 1,0 (6)

< 1,6 (15)

< 2,0 (6)

< 3,0 (6)

< 3,2 (12)

< 4,8 (5)

< 6,4 (5)

0,8 (1)

0.4 (65)

0.5 (8)

0.8 (23)

1 (51)

1,8 (10)

1.2 (6)

1.5 (4)

2 (88)

3 (18)

3,2 (1)

3.2 (7)

4 (94)

6 (8)

8 (37)

N (2)

Тип тока

AC (283)

AC/DC (488)

DC (3)

Уровень шума, дБ(А)

Прилагаемая сила, H

100 (3)

125 (1)

150 (17)

200 (3)

450 (18)

500 (6)

1000 (12)

1500 (6)

2000 (4)

2500 (6)

4500 (2)

12000 (2)

Применение

для воздушных заслонок (284)

для дисковых затворок (86)

для седельных клапанов (38)

для шаровых кранов (117)

Наличие возвратной пружины

да (307)

конденсатор (42)

нет (434)

электронный возврат (7)

Соединительный контакт

кабель (412)

клеммы (94)

клеммы и кабель (31)

Присоединение

винтовое (48)

зажимная муфта (38)

квадратный вал (прямая посадка) (69)

универсальный захват (417)

фланец F05 (35)

фланец F07 (24)

фланец F10 (15)

фланец F14 (4)

фланец F16 (8)

Тип управления

0(2)...10 В (44)

0...10 В (26)

2-поз. (77)

3-поз. (102)

BUS протокол, LONWORKS (интерфейс FTT-10A). (2)

откр/закр (85)

откр/закр; 3-поз. (195)

откр/закр / 3-поз. / плавное 0...10 В / настраиваемое (26)

откр/закр / 3-поз. / плавное 2...10 В / плавное, настраиваемое (27)

плавное 0.5...10 В (6)

плавное 0…10 В (53)

плавное 0…10 В= рабочий диапазон 0,5…10 В= (18)

плавное 0…10 В= рабочий диапазон 2…10 В= (35)

плавное 0…10 В= синхронизируется (4)

плавное 2...10 В (56)

плавное 2...10 В / BUS протокол / настраиваемое (10)

протокол Modbus RTU (7)

шина KNX (1)

Наличие вспомогательного переключателя

два вспомогательных переключателя (39)

два однополюсных (41)

нет (36)

один вспомогательный переключатель (40)

отсутствует (298)

отсутствуют (83)

Потребляемая мощность (вращение), Вт

Потребляемая мощность (удержание), Вт

Материал корпуса

Литой алюминий (33)

Потребляемая мощность

4.2 (3)

5.06 (2)

5.3 (3)

5.6 (4)

5.8 (6)

Напряжение

24 (28)

24/230 (4)

230 (24)

Приводы для огнезадерживающих клапанов

Приводы специального назначения для открытых в норме противопожарных и дымовых заслонок, которые устанавливаются в вентиляционных системах. Заслонки автоматически закрываются пружинным механизмом при отключении питания, при нагреве устройства выше 75°С или нагреве воздуха в канале или в окружающей среде.

Привод BFL

Предназначены для установки на небольших огнезадерживающих клапанах.

Особенности серии:

крутящий момент на валу 4 Нм (3 Нм для пружины);
подсоединение – звено 12х12 мм («зубчатка»);
направление вращения можно выбирать;
максимальный угол вращения 95°;
охранная функция (возврат в «защитную» позицию при отключении электропитания);
режим контроля открыто/закрыто, или плавно, по управляющему сигналу (некоторые модели);
есть два дополнительных переключателя для контроля положения;
конструкция Safety Position Lock удерживает вал в положении «защита» в случае пожара;
питание переменный/постоянный (АС/DC) ток 24 B или 230 В AC (некоторые модели);
подсоединяющие кабели не содержат галогенов.

Рабочая («норма») позиция – когда электропривод открыт, пружина взведена, подаётся электричество. При исчезновении напряжения пружина вернёт привод в положение «защита», закрыв заслонку.

Обесточенный привод можно взвести вручную и зафиксировать в любом положении. Вернуться в исходное положение можно вручную или при подаче напряжения. Если в ручном режиме подаётся напряжение, привод вначале отработает до «аварийного» положения для проверки механизма, а затем займет положение, заданное сигналом позиции «Y» (для некоторых моделей)

Два микропереключателя, подключенных к контрольному кабелю, показывают конечные положения привода (открыто/ закрыто). Текущее положение привода можно определить по шкале на корпусе (0° - 90°).

Рекомендуется ежемесячная проверка привода.

Приводы BLF

Отличаются от серии BFL увеличенным крутящим моментом (6 Нм, 4 Нм для пружины); предназначены для клапанов небольших размеров. Режим «открыто-закрыто», питание 230 B АС.

Приводы BFN

Отличаются от серии BFL:

увеличенным крутящим моментом (9 Нм, 7 Нм для пружины);
комплектным термоэлектрическим размыкающим устройством (ТРУ) ВАТ, настроенное на 72°С. Оно монтируется на воздуховод. Один плавкий предохранитель срабатывает, когда температура окружающего воздуха становится выше 72°С, второй – если выше становится температура в воздуховоде. После срабатывания предохранителей подача питания больше невозможна;
светодиодом, показывающий наличие напряжения и целостность предохранителей.

Приводы BF

Ещё более мощные устройства, с крутящим моментом 18 Нм. Внешний вид отличается от BFN и BFL, функционал такой же.

Приводы для систем дымоудаления

Приводы без возвратной пружины, для использования на противопожарных нормально закрытых затворах и на дымовых затворах в противодымной вентиляции.

Приводы BLE

Особенности серии:

двухпозиционный режим (открыто/закрыто) по двум проводам;
привод защищен от перегрузок, напряжение может подаваться длительное время;
два дополнительных переключателя для индикации крайних позиций;
подсоединение – 14х14 мм;
максимальный угол поворота 105°;
механический указатель положения;
направление вращения можно выбирать;
питание АС/DC 24 В или АС 230 В (модель BLE 230);
защита корпуса IP54.

Приводы BEN

Приводы 15 Нм нового поколения. Изменён дизайн, добавлена система Safety Position Lock.

Приводы BEE

Приводы 25 Нм нового поколения в новом дизайне, с функцией Safety Position Lock.

Приводы BE

Более мощные модели с моментом на валу до 40 Нм. Передающее звено уже 14х14 мм. В комплекте металлический рычаг для ручной установки и тестирования устройства.

Приводы без пружинного возврата

Регулирующие приводы для контроля заслонок воздуха в технических вентиляционных системах. Измеряемое (контрольное) напряжение показывает реальное положение заслонки 0-100% и может быть использовано для управления другими приводами.

Приводы LM

Особенности серии:

крутящий момент 5 Нм;
заслонка площадью до 1 м²;
напряжение питания 72 В DC или 24 В АС/DC, или 230 В АС;
управление позицией по напряжению DC (0)2 – 10 В;
индикация позиции DC 2 – 10 В;
точность позиционирования ±5%;
возможность смены направления вращения;
возможность ручной установки;
угол поворота 95°, настраиваемый с обеих сторон механическими стопорами;
время поворота на 90° 150 с;
универсальный зажим шпинделя 6-20 мм;
электропривод защищен от перегрузки и выключается автоматически.

Приводы NM

Отличаются от LM большим крутящим моментом на валу (10 Нм, заслонка до 2 м²) и отсутствием возможности позиционирования заслонки: управление «открыто-закрыто» и «трехточечное» управление, без контроля положения заслонки.

Приводы SM

Отличаются ещё большим моментом (20 Нм, заслонка до 4 м²), возможностью у некоторых моделей коммуникации по протоколам BACnet MS/ТР, Modbus RTU, MP-Bus (позиционирование в цифре), возможностью подсоединения различных сенсоров, настраиваемой скоростью вращения и настраиваемым изменением углом затвора.

Приводы со встроенным пружинным возвратом

Приводы для контроля заслонками с охранными функциями вентиляционной системы (например, от замораживания). Когда шпиндель поворачивается в положение «норма», взводится пружина. Если подача напряжения прекратится, он вернет затвор в положение «охрана».

Приводы LF

Особенности серии:

крутящим моментом 4 Нм;
заслонка площадью до 0.8 м²;
напряжение питания 24 В АС/DC, или 230 В АС;
универсальный зажим шпинделя 8-16 мм;
режимы «открыто-закрыто»;
привод защищен от перегрузки и выключается автоматически.

Отдельно здесь стоит модель LF-24 MFT с коммуникацией МР-Bus, плавной регулировкой, обратной связью и подключение датчика. При запитывании на этой модели происходит автоматическое определение положения «охрана».

Приводы NF

Отличается увеличенным моментом (10 Нм, заслонка до 2 м²). Как и в линейке LF, здесь тоже есть технологичные модели с регулировкой и обратной связью.

Приводы SF

Ещё больший крутящий момент (20 Нм, заслонка до 4 м²). Здесь тоже есть свои технологичные модели.
