Обзор электроприводов MAKO

Электроприводы MAKO распределены по назначению между воздушными заслонками, противопожарными и дымовыми затворами. Классификация учитывает функцию оборудования и способ возврата створки. Серии LF, LM, NF и NM работают в общеобменной вентиляции, BF, BFN и BLF входят в противопожарные контуры, BLE используют в системах дымоудаления. В пределах одной серии исполнения могут различаться по напряжению, крутящему моменту, входному сигналу и наличию пружинного механизма. Характеристики конкретной модели сверяют с технической документацией.

Приводы для воздушных клапанов

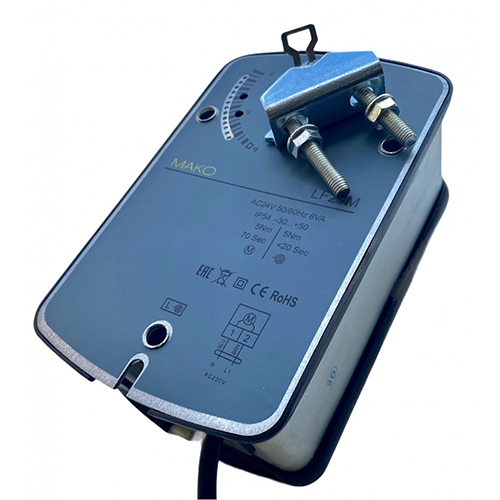

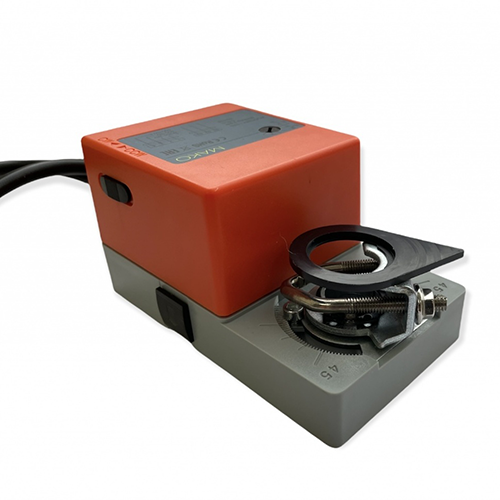

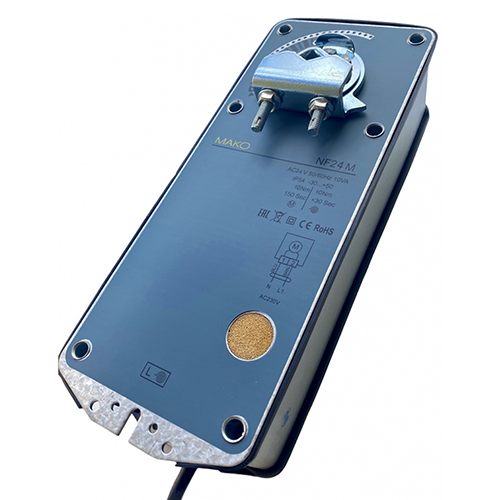

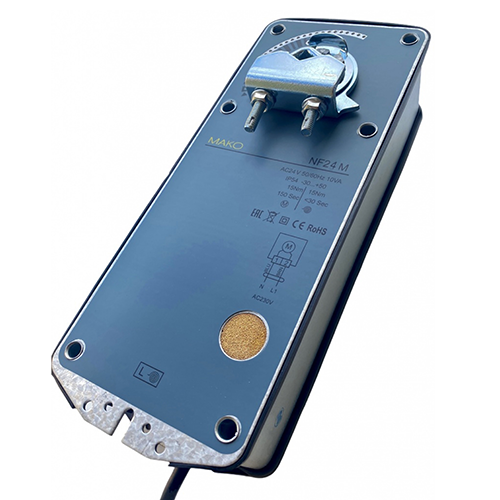

Узел для воздушного клапана устанавливают в приточной, вытяжной или общеобменной вентиляции, где выходной вал поворачивает лопатку по заданию шкафа автоматики. Серии LF и NF выпускаются с возвратной пружиной, которая перемещает створку при снятии напряжения. LM и NM выполнены без возвратной пружины.

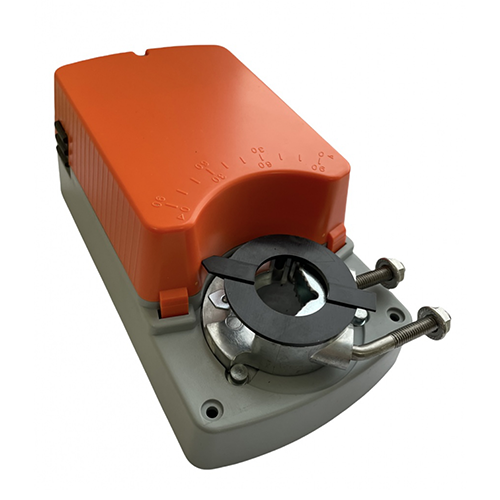

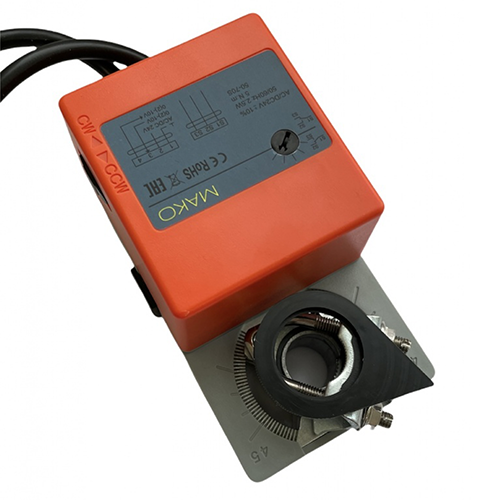

Модели LM24A-SRM и NM230A-SRM поддерживают аналоговый сигнал: угол поворота меняется пропорционально входному напряжению. Для остальных исполнений указано трехпозиционное управление. Крутящий момент находится в диапазоне 5–16 Нм, рекомендуемая площадь заслонки составляет до 1–3 м² в зависимости от модели. Возможны варианты AC/DC 24 В и AC 230 В, но каждый артикул имеет собственное рабочее напряжение.

Приводы для противопожарных клапанов

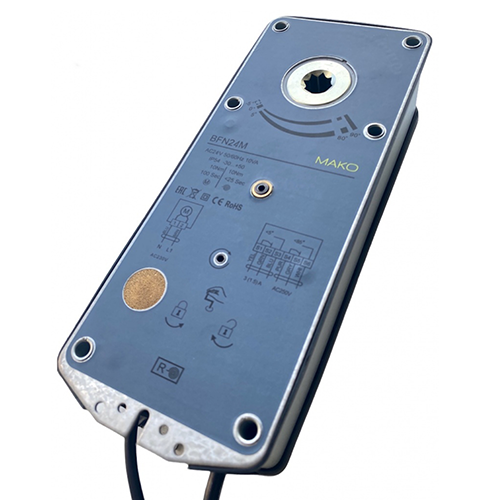

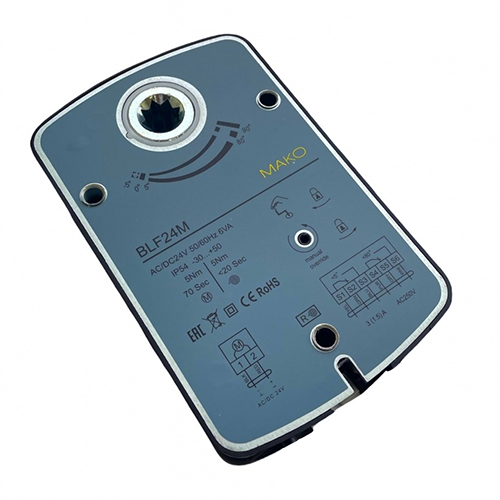

Серии BF, BFN и BLF управляют створкой противопожарного клапана в составе автоматики здания. При снятии питания пружинный механизм переводит ее в положение, заданное проектным алгоритмом. Модели работают по трехпозиционной схеме и имеют степень защиты IP54.

Крутящий момент составляет 5, 10 или 15 Нм. Этим значениям соответствуют ориентиры по площади заслонки до 1, 2 и 3 м². При расчете также учитывают геометрию створки и сопротивление уплотнений.

Приводы для дымовых клапанов

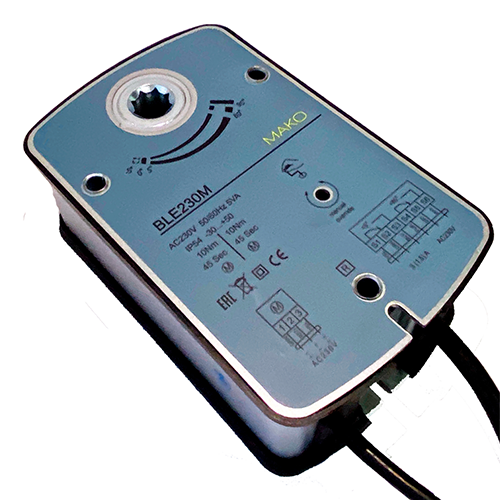

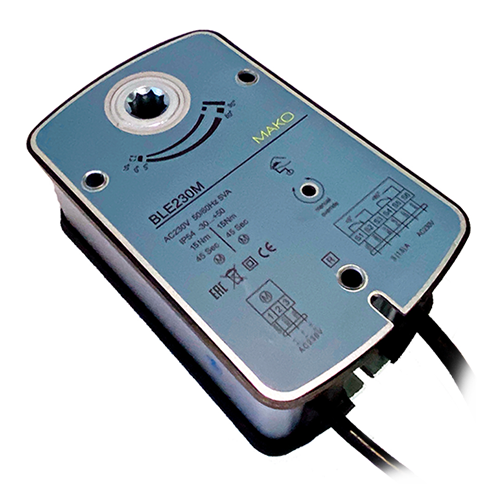

Серия BLE предназначена для клапана дымоудаления, который получает команды от системы противодымной вентиляции. Исполнения развивают 10 или 15 Нм, работают от AC 230 В и имеют степень защиты IP54. Механизм без пружинного возврата удерживает достигнутую позицию до следующей команды. Рекомендуемая площадь заслонки — до 2 м².

Трехпозиционная схема задает направление поворота дискретными командами. Аналоговый сигнал изменяет угол пропорционально входному напряжению. В товарном файле такой вариант указан только для LM24A-SRM и NM230A-SRM, поэтому переносить эту характеристику на BLE и другие модели нельзя.

Как выбрать привод MAKO

Определить назначение регулирующего органа: воздушный, противопожарный либо дымоудаляющий затвор.
Уточнить необходимый для поворота створки момент и рекомендуемую площадь.
Сопоставить напряжение: AC/DC 24 В или AC 230 В.
Сверить тип сигнала автоматики — трехпозиционный либо аналоговый.
Определить необходимость аварийного возврата при снятии питания.
Сверить степень защиты и условия монтажа.
Сверить присоединительные размеры, ось, направление вращения и время поворота.
До оформления заказа проверить характеристики по карточке и технической документации.

BF, BFN и BLF выбирают, когда проект предусматривает перевод противопожарного клапана в заданную позицию после обесточивания. Такой алгоритм должен быть прямо указан в документации объекта и не считается универсальным требованием.

Купить электроприводы MAKO

Для выбора подходящей автоматики на сайте VENT-EL.RU сопоставьте позиции каталога с проектной спецификацией или направьте исходные данные менеджерам для проверки совместимости. В обращении укажите тип клапана, размеры заслонки, требуемый крутящий момент, напряжение, управляющий сигнал, способ возврата, присоединительные параметры и условия эксплуатации.

Если спецификация уже подготовлена, приложите ее вместе со схемой автоматики или перечнем обязательных характеристик. Специалисты сопоставят выбранные устройства с технической задачей и уточнят актуальные сведения о стоимости и доставке.
