Электроприводы Belimo: надёжное решение для вашей вентиляции

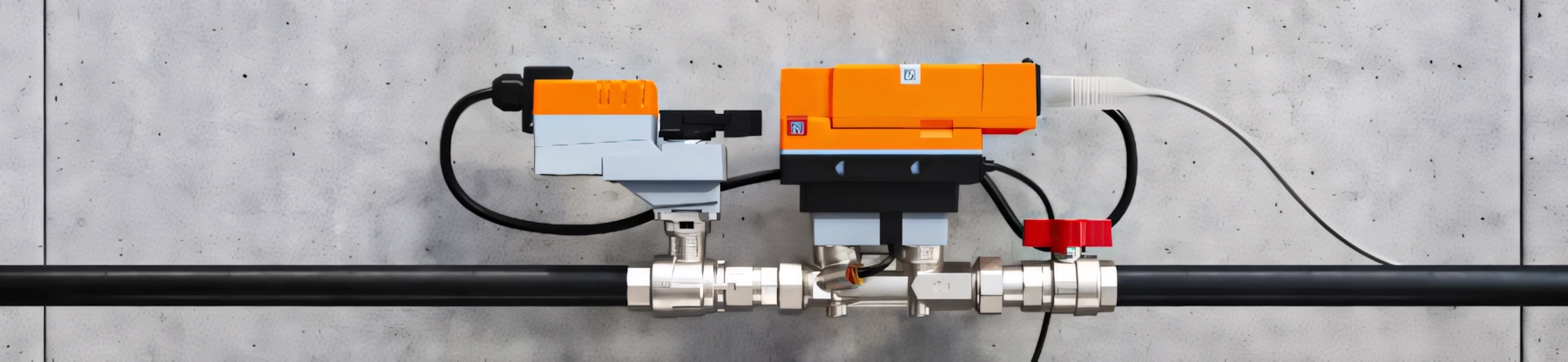

Купить электроприводы Belimo на сайте vent-el.ru

Belimo — один из ведущих производителей исполнительных механизмов для автоматизации вентиляции, отопления, холодоснабжения, водоснабжения, противопожарных и противодымных систем. Электропривод Belimo управляет положением заслонки, клапана, шарового крана или дискового затвора по сигналу автоматики: открывает, закрывает, регулирует расход воздуха или теплоносителя, переводит узел в безопасное положение при аварийном сценарии.

Электропривод нужен для точного управления инженерной системой без ручного вмешательства. Он принимает команду от контроллера, перемещает вал или шток и фиксирует рабочий элемент в заданном положении. В зависимости от задачи применяются поворотные, линейные, реверсивные, пружинные и аварийные серии с SuperCap или конденсаторной охранной функцией.

Belimo поставляет решения для воздушных заслонок, дымовых и противопожарных клапанов, шаровых кранов, дисковых поворотных затворов и седельных клапанов. В линейке есть модели на 24 В и 230 В, исполнения с разным моментом, усилием, IP, временем хода, типом управления и подключением. На сайте VENT-EL.RU можно подобрать электропривод Belimo под конкретную задачу, уточнить наличие и оформить заказ.

Классификация электроприводов Белимо

Бренд Belimo разработал широкую линейку серий и типов приводов, которые закрывают практически любые задачи: от небольших воздушных заслонок и шаровых кранов до тяжёлых клапанов и промышленной арматуры. Внутри каждой серии есть несколько исполнений по питанию, управлению и интерфейсу, что позволяет точно подобрать привод под любой проект.

Инструкции Belimo Гайд по подбору приводов Belimo

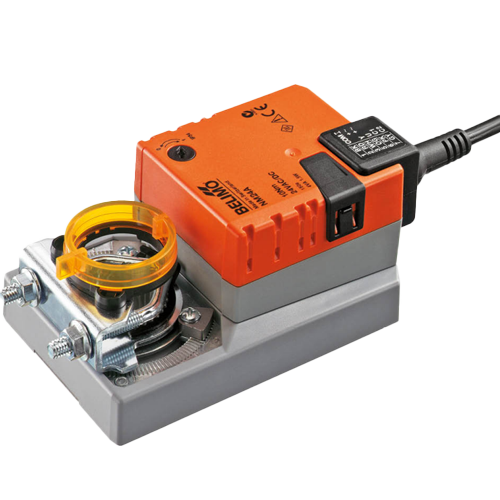

Приводы воздушных заслонок

Эта группа применяется в приточной, вытяжной, общеобменной вентиляции, системах кондиционирования, смесительных камерах, воздуховодах и VAV-зонах. Электропривод поворачивает вал заслонки и задаёт нужный расход воздуха. К группе без пружинного возврата относятся GM, LM, NM, SM, CM. Работают от электромотора и остаются в текущем положении при отключении питания. Такой привод Belimo без возвратной пружины применяют там, где аварийное открытие или закрытие не требуется проектом.

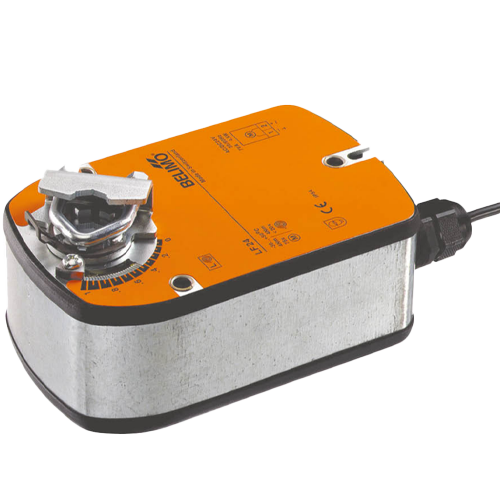

К группе с пружинным возвратом относятся EF, LF, NF, SF, TF. Эти приводы Belimo с возвратной пружиной переводят заслонку в охранное положение при потере питания. Их используют для отсечения наружного воздуха, защиты теплообменников, аварийных и защитных вентиляционных сценариев.

Подробнее

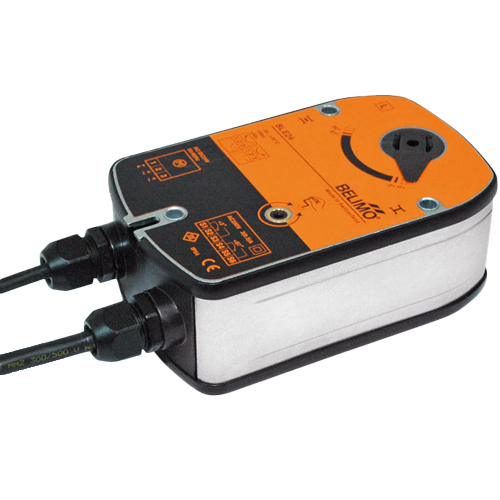

Приводы дымоудаления Belimo

Приводы дымоудаления Belimo применяются с дымовыми клапанами и противопожарными нормально закрытыми клапанами систем противодымной вентиляции. Реверсивный привод Belimo открывает или закрывает клапан по сигналу пожарной автоматики и передаёт данные о конечном положении.

К этой группе относятся BLE, BEN, BEE, BE. Серии различаются крутящим моментом: 15, 25 и 40 Нм. Их применяют в шахтах дымоудаления, каналах удаления дыма, системах подпора воздуха, коридорах, лифтовых холлах, лестничных клетках и пожарных отсеках.

Подробнее

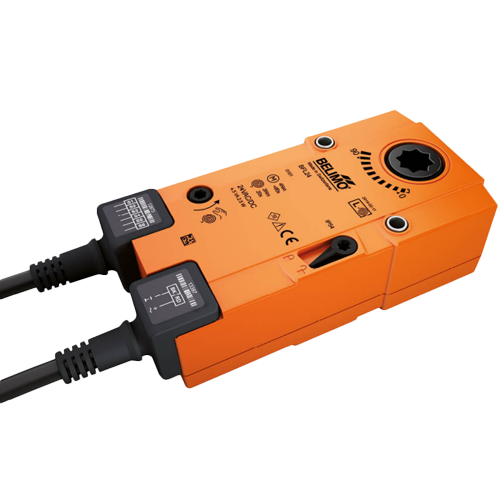

Противопожарные приводы Belimo

Противопожарные приводы Belimo устанавливаются на огнезадерживающие клапаны вентиляционных систем. Электропривод удерживает клапан в рабочем положении, а при отключении питания или срабатывании тепловой защиты пружина переводит заслонку в защитное положение.

К группе относятся BFL, BLF, BFN, BF. BFL применяют для компактных клапанов, BLF — для малых и средних, BFN — для средних, BF — для крупных огнезадерживающих клапанов. Такой привод клапана Belimo подбирают по моменту, напряжению, площади клапана и требованиям пожарной автоматики.

Подробнее

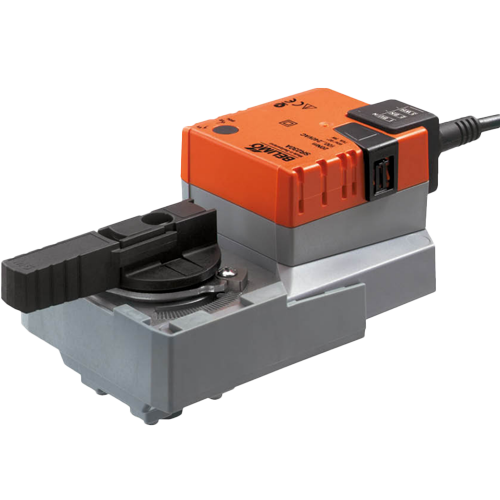

Электроприводы для шаровых кранов

Электропривод для шарового крана управляет проходным каналом крана: открывает поток, закрывает линию или переключает направление теплоносителя. Такие серии применяются в отоплении, холодоснабжении, фанкойлах, калориферах, теплообменниках, байпасных линиях и смесительных узлах.

К группе относятся HR, KR, LR, LRF, NR, NRF, SR, SRF, TR, TRF. KR и TR подходят для малых кранов, LR и NR — для средних узлов, SR — для более нагруженных линий. LRF, NRF, SRF и TRF имеют пружинный возврат и применяются там, где требуется заданная логика НО или НЗ при потере питания.

Подробнее

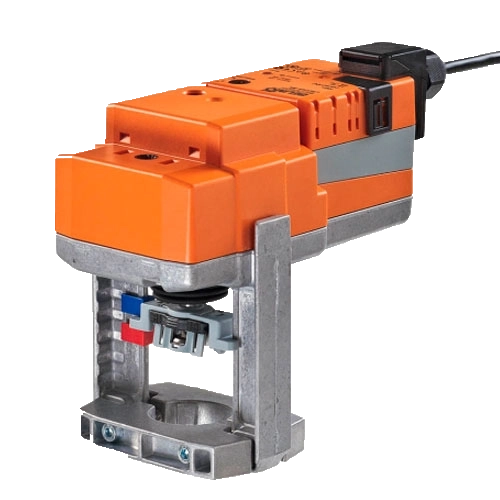

Линейные электроприводы Belimo

Линейный электропривод Belimo перемещает шток или тягу по прямой траектории. Его используют для воздушных заслонок со скользящим, рычажным или поступательным механизмом, где стандартный поворотный привод не подходит по конструкции.

К этой группе относятся CH, LH, SH. CH рассчитана на компактные узлы, LH — на стандартные заслонки скольжения, SH — на более крупные и нагруженные механизмы. Основные параметры выбора: усилие, ход, скорость перемещения, напряжение и тип управления.

Подробнее

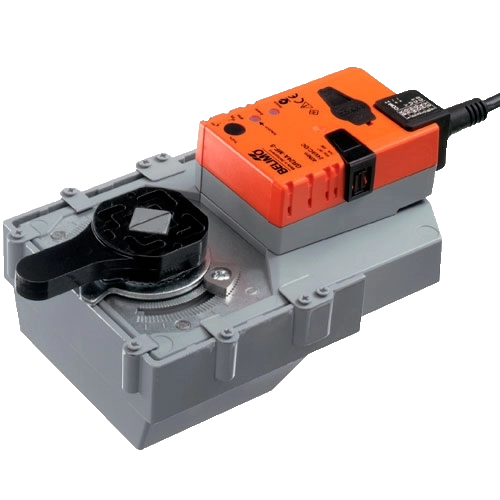

Электроприводы для затворов

Электропривод для дискового поворотного затвора передаёт момент на шток и поворачивает диск на заданный угол. Такие серии применяются в водяных контурах отопления, холодоснабжения, котельных, чиллерах, насосных станциях и центральных тепловых пунктах.

К группе относятся DR, GR, GRK-7, SRF-5, SR, SY. SR применяют для малых затворов, GR — для средних, DR — для более нагруженных линий. GRK-7 использует конденсаторную охранную функцию, SRF-5 — пружинный возврат, SY подходит для крупных затворов и сложных условий монтажа.

Подробнее

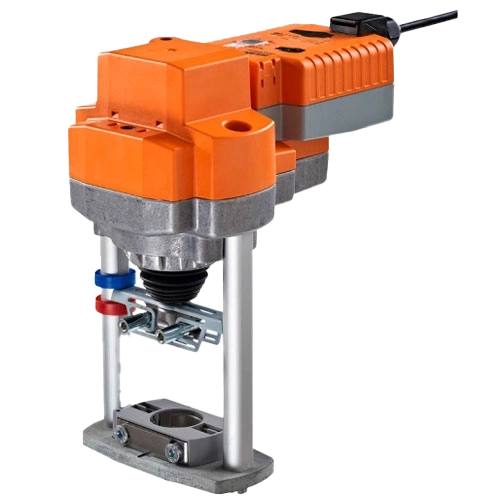

Электроприводы для седельных клапанов

Электропривод для седельного клапана перемещает шток вверх или вниз и регулирует расход воды или водно-гликолевой смеси. Такие серии применяют в тепловых пунктах, теплообменниках, калориферах, фанкойлах, насосных группах, смесительных и регулирующих узлах.

К группе относятся AVK, EV, GV, LV, NV, RV, SV. LV применяют для малых клапанов, NV и SV — для средних, EV и RV — для нагруженных фланцевых узлов, GV — для крупных магистральных клапанов. AVK использует SuperCap для перевода штока в охранное положение при отключении питания.

Подробнее

Почему стоит выбрать именно электроприводы от Belimo

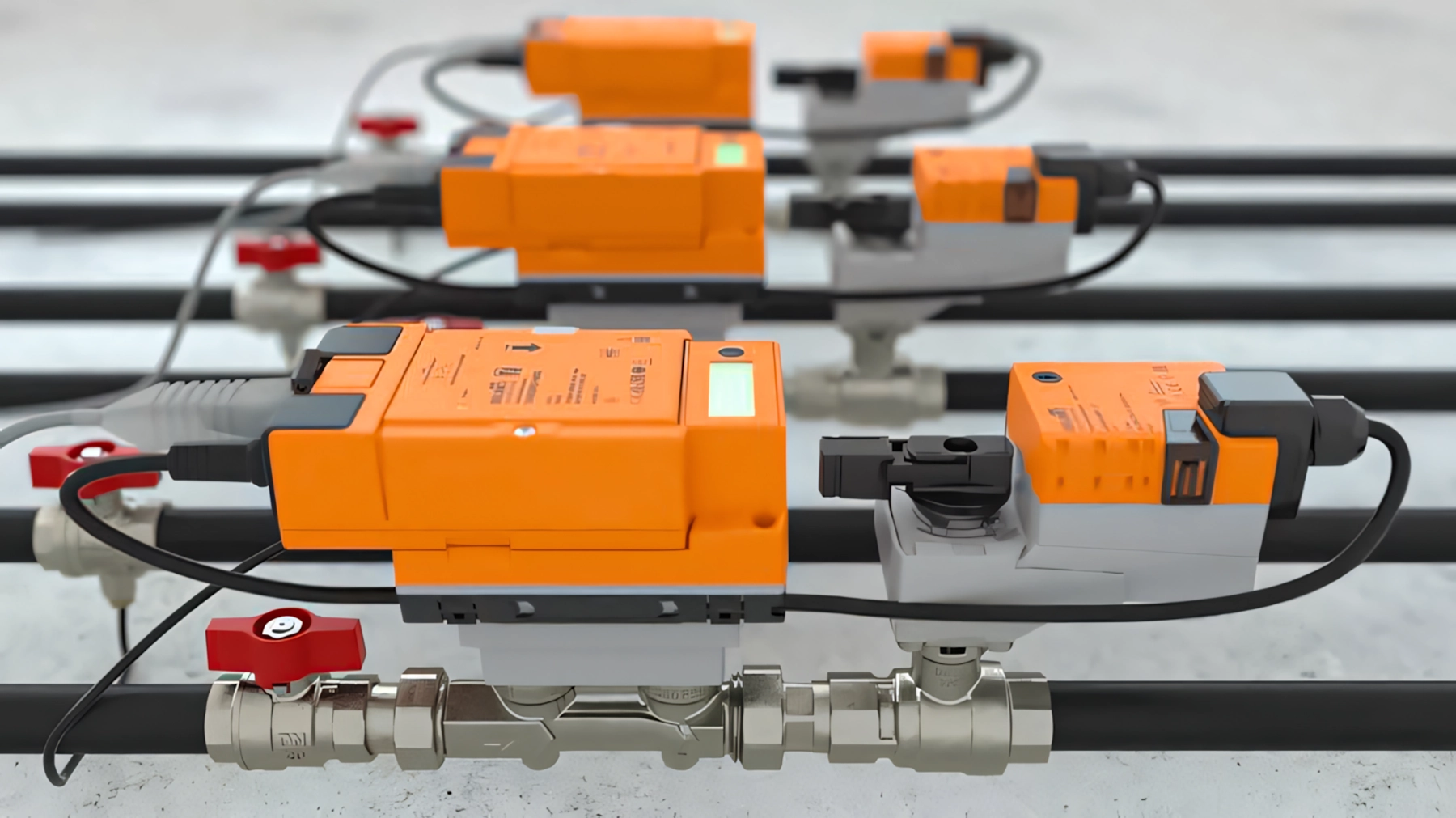

Заказывайте приводы Белимо на сайте vent-el.ru

Купить электроприводы Belimo можно на сайте VENT-EL.RU: выберите нужную модель в каталоге, оформите заказ на сайте, позвоните по номеру компании или отправьте запрос на почту. Специалисты VENT-EL.RU помогут подобрать серию по типу арматуры, моменту, усилию, напряжению, сигналу управления, степени защиты и условиям монтажа.
