Электроприводы Belimo для установки на шаровые краны

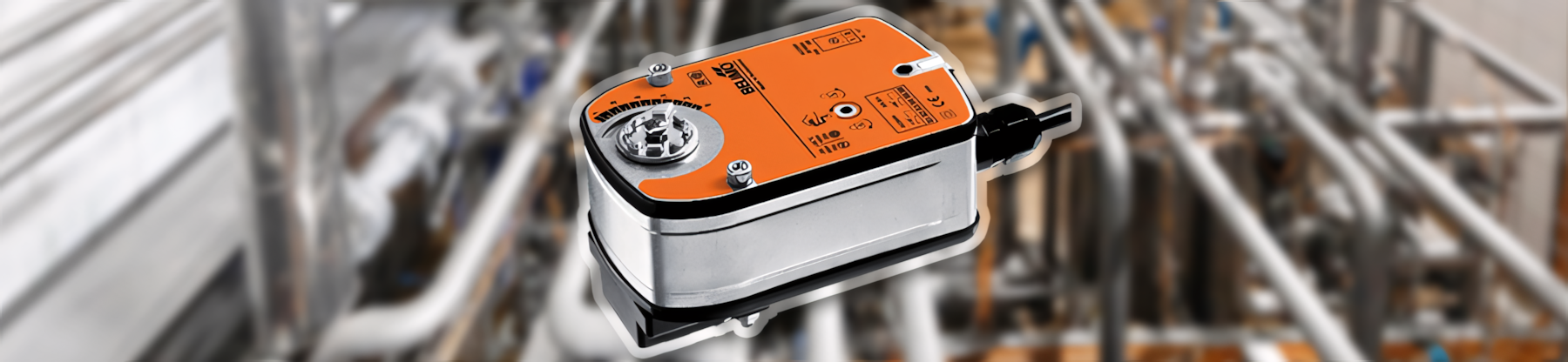

Купить поворотные приводы Belimo для шаровых кранов на сайте vent-el.ru

Электроприводы Belimo для шаровых кранов применяются в водяных системах отопления, холодоснабжения, вентиляции и кондиционирования. Поворотный привод Belimo устанавливается на кран, поворачивает шаровой затвор и меняет положение проходного канала: открывает поток, закрывает линию или переключает направление движения теплоносителя.

Электропривод получает сигнал от контроллера и передаёт вращение на шток крана. В зависимости от модели доступно управление открыто/закрыто, 3-позиционный режим, плавный сигнал 0…10 В или MP-Bus. Для шаровых кранов используют серии без пружинного возврата и модели с аварийным возвратом, где пружина переводит кран в заданное положение при отключении питания.

Привод для шаровых кранов подбирают по крутящему моменту, напряжению, типу управления, DN крана, схеме подключения, наличию вспомогательных переключателей и требуемой логике НО/НЗ.

Область применения:

контуры отопления и холодоснабжения;
фанкойлы, калориферы, теплообменники;
тепловые пункты и насосные группы;
2-ходовые шаровые краны для открытия и закрытия линии;
3-ходовые краны для переключения потоков;
смесительные и распределительные узлы;
байпасные линии и участки отсечения;
системы автоматизации зданий с управлением расходом теплоносителя.

Серии приводов

Belimo выпускает поворотные приводы для шаровых кранов с разным моментом, напряжением и логикой работы. В каталоге есть компактные серии для малых кранов, стандартные модели для регулирующих узлов и исполнения с возвратной пружиной для аварийного открытия или закрытия линии.

KR

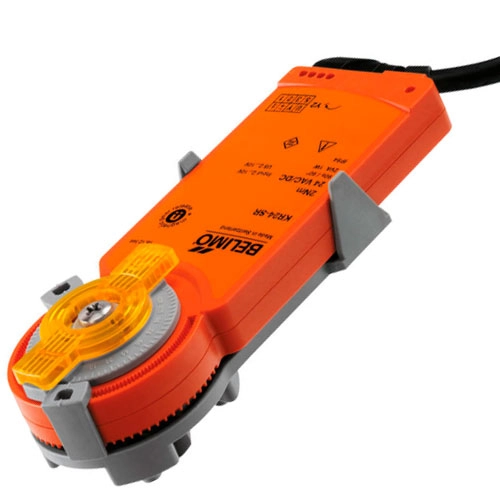

KR — компактная серия на 2 Нм без пружинного возврата. Применяется для небольших шаровых кранов и зональных водяных контуров, где требуется стандартное моторное управление без аварийного хода. Подходит для локальных участков отопления, охлаждения и автоматизации малых теплообменных узлов.

Серия KR

LR

LR — серия на 5 Нм без пружинного возврата. Такой электропривод Belimo используют с шаровыми кранами малого и среднего типоразмера. Серия подходит для открытия, закрытия и регулирования потока в фанкойлах, калориферах, распределительных ветках и небольших насосных группах.

Серия LR

LRF

LRF — серия на 4 Нм с возвратной пружиной. При штатной работе привод переводит кран в рабочее положение, а при отключении питания пружина возвращает шар в заданную позицию. Серия применяется там, где требуется аварийное закрытие или открытие водяного контура.

Серия LRF

NR

NR — серия на 10 Нм без пружинного возврата. Применяется для более нагруженных шаровых кранов и регулирующих узлов. Такой поворотный привод Belimo подходит для тепловых пунктов, теплообменников, смесительных линий и контуров с повышенным сопротивлением арматуры.

Серия NR

NRF

NRF — серия на 10 Нм с пружинным возвратом. Модель используют в системах, где при потере питания кран должен перейти в безопасное положение. Серия подходит для водяных контуров с требованием аварийного отсечения, защиты теплообменника или поддержания проектной логики НО/НЗ.

Серия NRF

SR

SR — серия на 20 Нм без пружинного возврата. Электропривод подходит для шаровых кранов большего типоразмера и узлов с высокой нагрузкой на шток. Серия применяется в тепловых пунктах, магистральных ветках, контурах охлаждения и переключающих линиях.

Серия SR

SRF

SRF — серия на 20 Нм с возвратной пружиной. Такой привод для шаровых кранов используют в ответственных водяных системах, где требуется аварийное положение при отключении питания. В зависимости от исполнения доступны варианты НО/НЗ и модели со вспомогательными переключателями.

Серия SRF

TR

TR — серия на 2 Нм без пружинного возврата. Применяется для компактных шаровых кранов, зональных клапанов и небольших контуров. Серия подходит для стандартного управления открыто/закрыто или 3-позиционного регулирования.

Серия TR

TRF

TRF — серия на 2 Нм с возвратной пружиной. Используется с малыми шаровыми кранами, где при потере питания требуется возврат в заданное положение. Серия подходит для локальных контуров, фанкойлов и небольших регулирующих узлов.

Серия TRF

Сводная таблица

Серия	Крутящий момент, Нм	Наличие возвратной пружины	Область применения
KR	2	Нет	малые шаровые краны, зональные контуры
LR	5	Нет	фанкойлы, калориферы, распределительные линии
LRF	4	Да	малые краны с аварийным положением
NR	10	Нет	теплообменники, смесительные узлы, средние краны
NRF	10	Да	контуры с аварийным открытием или закрытием
SR	20	Нет	крупные краны, тепловые пункты, магистральные ветки
SRF	20	Да	ответственные водяные узлы с охранной логикой
TR	2	Нет	компактные шаровые краны и зональные клапаны
TRF	2	Да	малые краны с пружинным возвратом

Особенности поворотных электроприводов Belimo

Заказывайте приводы для кранов на сайте VENT-EL.RU

На сайте VENT-EL.RU можно купить электроприводы Belimo для шаровых кранов отопления, холодоснабжения, вентиляции и кондиционирования. В каталоге представлены серии KR, LR, LRF, NR, NRF, SR, SRF, TR и TRF с разным моментом, типом управления, напряжением и наличием возвратной пружины.

Специалисты VENT-EL.RU помогут подобрать привод по типу шарового крана, DN, крутящему моменту, схеме управления, логике НО/НЗ, напряжению и условиям монтажа. При подборе учитываются параметры водяного контура, требования автоматики и задача узла.

Доступна быстрая доставка по России. Для уточнения наличия, сроков поставки и совместимости конкретной модели Belimo обратитесь к менеджерам сайта.
