Электроприводы для воздушных заслонок

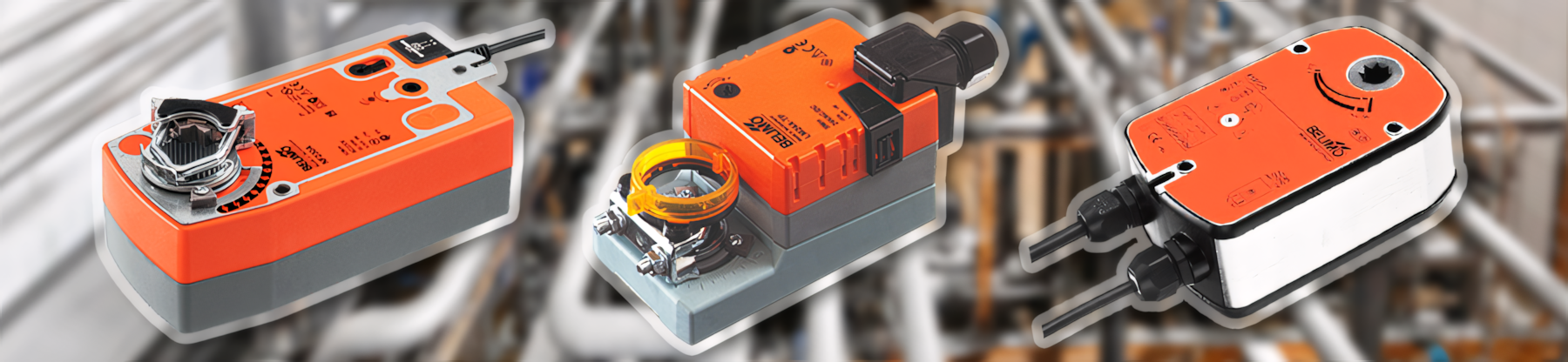

Купить электроприводы Belimo для воздушных заслонок на сайте vent-el.ru

Электроприводы воздушных заслонок Belimo применяются для автоматического управления потоком воздуха в системах вентиляции и кондиционирования. Привод получает сигнал от контроллера, поворачивает вал заслонки и устанавливает створку в нужное положение: полностью открытое, закрытое или промежуточное.

Электропривод воздушной заслонки Belimo подбирают по крутящему моменту, площади заслонки, напряжению, типу управления, времени поворота и условиям монтажа. В зависимости от серии доступны модели открыто/закрыто, 3-позиционные исполнения, приводы с плавным сигналом 0…10 В и варианты с обратной связью.

Привод вентиляции Belimo нужен для точной настройки расхода воздуха, отсечения приточного или вытяжного канала, работы смесительных секций, защиты теплообменников и интеграции вентиляции в систему диспетчеризации здания.

Область применения:

приточные и вытяжные вентиляционные установки;
системы кондиционирования воздуха;
воздуховоды с регулирующими и отсечными заслонками;
смесительные камеры и секции рециркуляции;
воздушные клапаны в общеобменной вентиляции;
калориферы, охладители, фанкойлы и VAV-зоны;
инженерные системы коммерческих, общественных и промышленных зданий.

Серии электроприводов приводов

Belimo выпускает приводы воздушных клапанов Belimo с возвратной пружиной и без неё. Первая группа нужна для аварийного перевода заслонки в охранное положение. Вторая применяется там, где при отключении питания заслонка может оставаться в текущем положении до восстановления работы автоматики.

Приводы с возвратной пружиной

К этой группе относятся серии TF, LF, NF, SF и EF. При подаче питания электропривод перемещает заслонку и взводит пружину. При отключении напряжения пружина возвращает вал в заданное положение без команды контроллера.

Такие модели применяют на участках, где критично аварийное открытие или закрытие заслонки: отсечение наружного воздуха, защита калорифера от замерзания, противопожарные и защитные сценарии, аварийная вентиляция.

Приводы с возвратной пружиной Belimo

Приводы без возвратной пружиной

К этой группе относятся серии CM, LM, NM, SM и GM. Они работают только от электромотора: поворачивают заслонку по сигналу автоматики и удерживают заданное положение. При отключении питания привод без пружинного возврата не выполняет механический аварийный ход.

Такие модели используют в стандартных вентиляционных контурах, где безопасное положение не требуется по проекту или обеспечивается другим узлом автоматики.

Приводы без возвратной пружины Belimo

Сводная таблица серий

Серия	Наличие возвратной пружины	Крутящий момент, Нм	Площадь заслонки, м²	Область применения
CM	Нет	2	до 0,4	малые заслонки, компактные вентиляционные секции
LM	Нет	5	до 1	небольшие заслонки приточной и вытяжной вентиляции
NM	Нет	10	до 2	средние воздушные заслонки и клапаны
SM	Нет	20	до 4	крупные заслонки с повышенным сопротивлением
GM	Нет	40	до 8	тяжёлые заслонки и промышленные вентиляционные секции
TF	Да	2	до 0,4	малые заслонки с охранным положением
LF	Да	4	до 0,8	отсечные заслонки и защита теплообменников
NF	Да	10	до 2	вентиляционные узлы с аварийным закрытием или открытием
SF	Да	20	до 4	крупные заслонки с пружинным возвратом
EF	Да	30	до 6	тяжёлые заслонки и защитные вентиляционные сценарии

Особенности электроприводов Belimo для заслонок

Разные значения момента. В линейке есть модели от 2 до 40 Нм для малых, средних и крупных заслонок.
Исполнения с пружиной и без неё. Можно выбрать стандартный электропривод или серию с охранным положением.
Питание 24 В или 230 В. Модель подбирают под схему автоматики и требования проекта.
Несколько типов управления. Доступны открыто/закрыто, 3-позиционное управление и плавный сигнал 0…10 В.
Прямой монтаж на вал. Универсальный захват упрощает установку на заслонку без сложной адаптации.
Настройка угла поворота. Механические упоры позволяют ограничить рабочий диапазон.
Ручное управление. В ряде серий редуктор можно вывести из зацепления для настройки положения.
Защита от перегрузки. Электропривод Belimo автоматически останавливается в конечных положениях.
Механическая индикация. Положение заслонки видно по указателю на корпусе.
Степень защиты под условия монтажа. Для стандартных серий часто применяется IP54, для отдельных исполнений доступны более защищённые корпуса.
Совместимость с автоматикой здания. Плавные модели могут передавать обратную связь и работать в составе диспетчеризации.

Заказывайте приводы воздушных заслонок на сайте VENT-EL.RU

На сайте VENT-EL.RU можно купить приводы воздушных заслонок Belimo для вентиляции, кондиционирования, смесительных камер, калориферов и воздушных клапанов. В каталоге представлены серии с разным крутящим моментом, напряжением, типом управления и наличием возвратной пружины.

Специалисты VENT-EL.RU помогут подобрать электропривод по площади заслонки, моменту, напряжению, сигналу управления, времени поворота, степени защиты и условиям монтажа. При подборе учитываются параметры воздуховода, конструкция заслонки и требования автоматики.

Доступна быстрая доставка по России. Для уточнения наличия, сроков поставки и совместимости конкретной модели Belimo обратитесь к менеджерам сайта.
