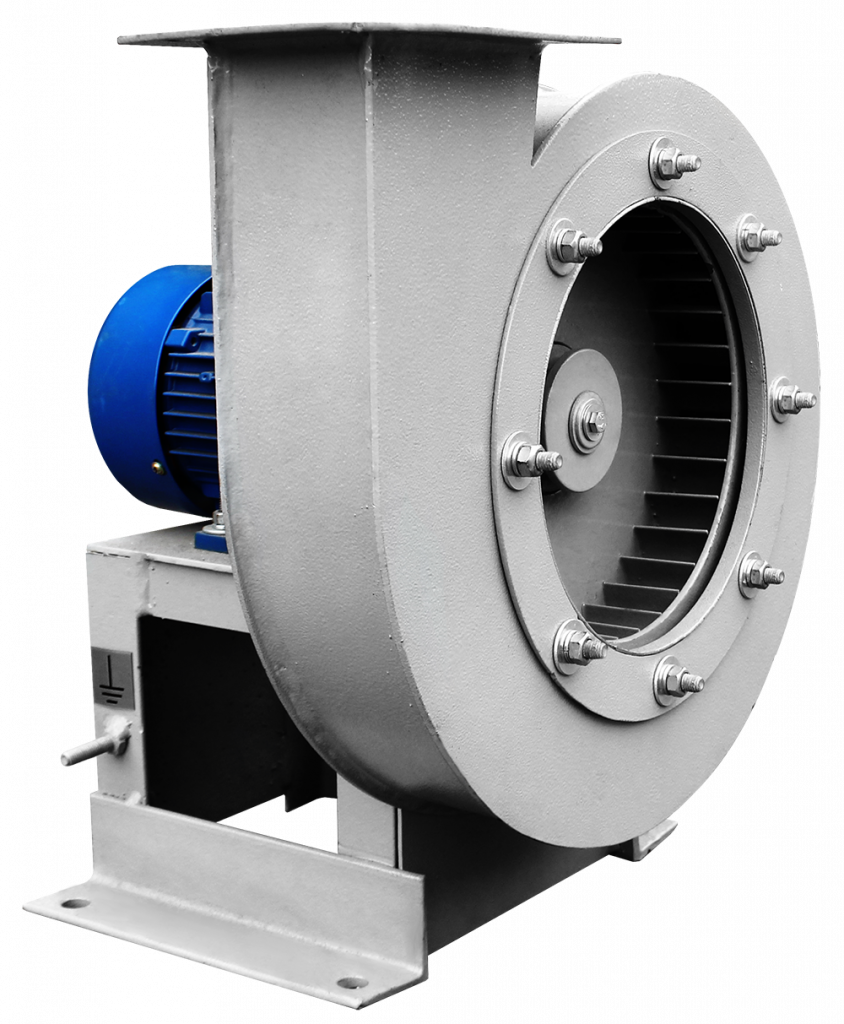

Описание радиальных вентиляторов высокого давления ВР 12-26 №5
Компания Вент-Эл предлагает к реализации радиальные вентиляторы высокого давления для перемещения масс с давлением до 12000 Па, отвечающие национальным и международным стандартам. Такие вентиляторы используются в промышленности и условиях, когда нужно обеспечить циркуляцию большого объема воздуха. Радиальные вентиляторы являются устройствами для перемещения воздуха в вентиляционных системах. Они состоят из рабочего колеса с лопастями, которые направляют воздушный поток в вентиляционный канал и далее в выходное отверстие.
Сфера применения радиальных вентиляторов ВР 12-26 №5
Радиальные вентиляторы являются универсальными и применяются для организации эффективной и производительной системы обмена воздуха в помещениях промышленного, коммерческого, административного, медицинского и жилого назначения. Они также устанавливаются в противопожарных системах для удаления задымления.
Принцип работы заключается в обеспечении принудительного воздухообмена в вентиляционных системах канального и бесканального типа. Назначение радиальных вентиляторов – обеспечение циркуляции газовоздушного потока, который не содержит мелкодисперсионных твердых частиц.
Технические характеристики модели ВР 12-26 №5
|
Скорость вращения, об/мин |
Номинальная мощность, кВт |
Номинальный ток при 380В (50 Гц), А |
Тип двигателя |
Производи- тельность Q min, м3/сек |
Производи- тельность Q max, м3/сек |
Полное давление Pv min, Па |
Полное давление Pv maх, Па |
Масса вентилятора, кг |
Марка |
Количество в комплекте |
Марка |
Количество |
| 3000 | 30 | 55,4 | 180М2 | 4,5 | 8,4 | 6950 | 7750 | 292 | ДО-42 | 6 | ВР 202 | 6 |
| 3000 | 45 | 82,1 | 200L2 | 4,5 | 9 | 6950 | 7750 | 327 | ДО-42 | 6 | ВР 202 | 6 |
Конструкция радиального вентилятора проста и состоит из:
- Кожуха
- Рабочего колеса;
- Лопастей;
- Вентиляторной оси;
- Станины;
- Электропривода разных мощностей;
- Выхлопного патрубка;
- Фланца всасывающегося патрубка.
Радиальные (центробежные) вентиляторы ВР 12-26 №5 отличаются особой формой лопастей. Ориентирование лепестков определяет направление движения потока. Завихрения на входе или выходе обеспечивается спиральной формой корпуса. Это гарантирует высокую производительность и эффективность воздушной циркуляции.
Преимущества радиальных вентиляторов
- Материал изготовления в стандартном общепромышленном исполнении – углеродистая сталь;
- Теплостойкость;
- Антикоррозийность;
- Пожарная безопасность;
- Температура среды – от -40 оС до +80 оС;
- Содержание твердых частиц – до 0,1 г/м3;
- Простая установка и обслуживание.
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики
Габаритные и присоединительные размеры
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | |||||||||
|
Частота вращения, об/мин |
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 100 | 101 | 103 | 106 | 107 | 104 | 102 | 95 | 117 |
