Описание промышленных осевых вентиляторов ВО 13-284-10

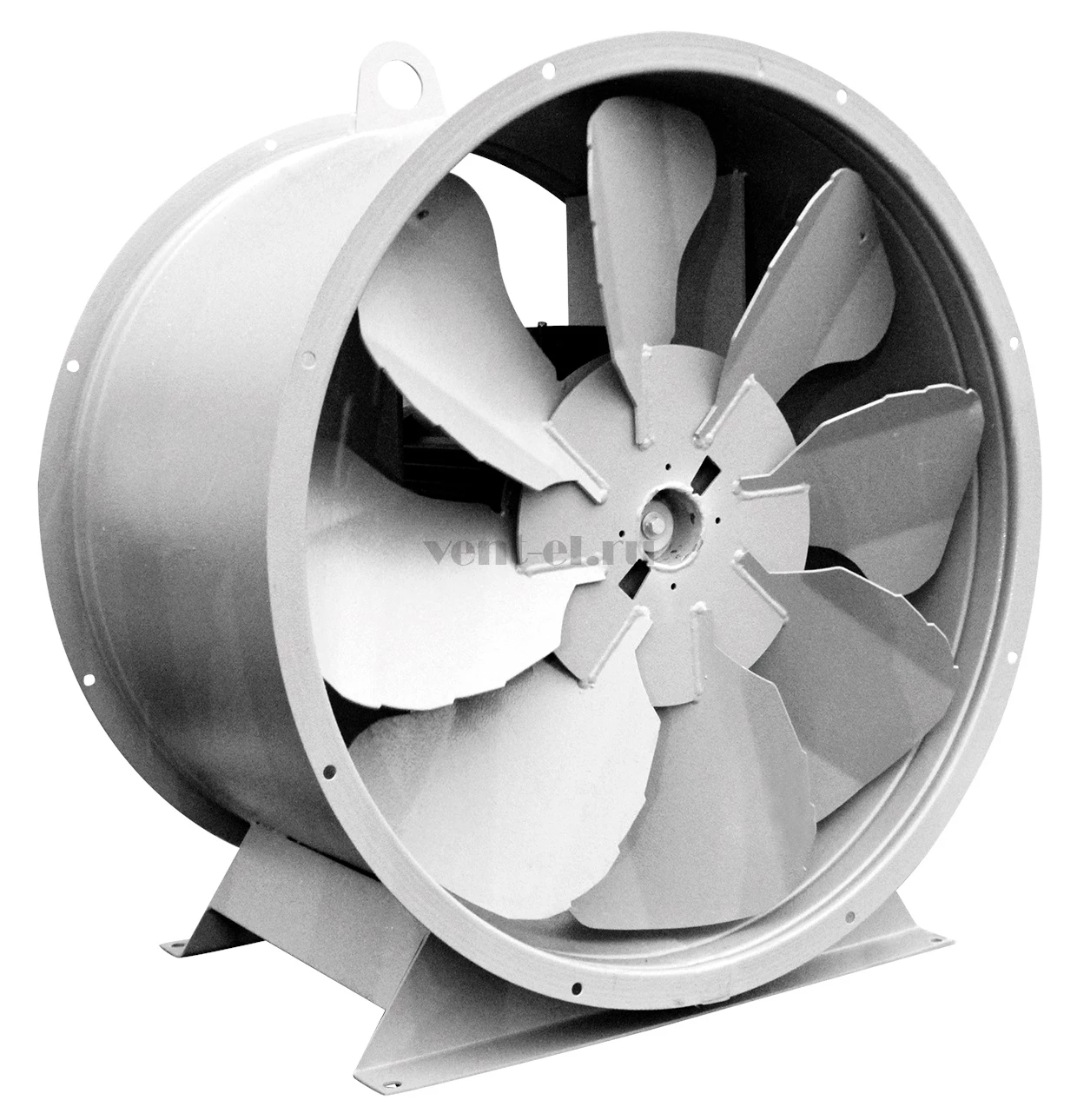

Осевой вентилятор ВО 13-284-10 – это устройство, которое перемещает воздух по направлению вдоль оси рабочего колеса с консольными лопастями и приводится в движение электрическим приводом.
Сфера применения осевых вентиляторов
Осевые вентиляторы используются в бытовых и промышленных системах вентиляции, а именно:
-
Воздуховоды;
-
Окна, стены;
-
Системы приточного типа;
-
Системы противодымной вентиляции;
-
Обдув электрооборудования и его охлаждения.
Промышленный осевой вентилятор ВО 13-284-10 устанавливается в административных зданиях, складах с разными видами продукции, в помещениях с повышенным пожарным риском и уровня загрязнения дымом или различными газовыми примесями.
Технические характеристики модели
|
Исполнение
|
Типоразмер двигателя
|
Установочная мощность, кВт
|
Частота вращения РК, об/мин
|
Производительность, м3/с
|
Полное давление, Па
|
Масса, кг
|
|
121
|
4/15°-10
|
100L6
|
2,2
|
1000
|
2,6-7,2
|
145-60
|
170
|
|
121
|
4/20°-10
|
100L6
|
2,2
|
1000
|
3,7-8,5
|
165-90
|
170
|
|
121
|
4/25°-10
|
100L6
|
2,2
|
1000
|
5,4-9,8
|
170-120
|
170
|
|
121
|
6/15°-10
|
100L6
|
2,2
|
1000
|
3,0-7,6
|
190-70
|
170
|
|
121
|
6/20°-10
|
100l6
|
2,2
|
1000
|
3,7-9,2
|
210-105
|
170
|
|
121
|
8/20°-10
|
100L6
|
2,2
|
1000
|
4,2-9,5
|
240-115
|
170
|
|
121
|
6/25°-10
|
112ma6
|
3
|
1000
|
5,4-10,5
|
230-140
|
185
|
|
121
|
8/25°-10
|
112MA6
|
3
|
1000
|
5,2-11,2
|
270-155
|
185
|
|
121
|
10/20°-10
|
112MA6
|
3
|
1000
|
4,3-9,8
|
260-120
|
185
|
|
121
|
8/30°-10
|
112MB6
|
4
|
1000
|
7,5-12,2
|
275-185
|
185
|
|
121
|
10/25°-10
|
112MB6
|
4
|
1000
|
5,3-11,7
|
305-165
|
185
|
|
121
|
10/30°-10
|
112MB7
|
4
|
1000
|
7,5-12,5
|
305-196
|
185
|
|
К06
|
12к/25°-10
|
112МВ6
|
4
|
1000
|
4,9-8,1
|
410-165
|
185
|
|
К06
|
12к/30°-10
|
132S6
|
5,5
|
1000
|
6,0-9,7
|
435-220
|
205
|
|
К06
|
12к/35°-10
|
132М6
|
7,5
|
1000
|
7,4-11,3
|
530-325
|
225
|
|
К06
|
12к/40°-10
|
160S6
|
11
|
1000
|
8,2-12,7
|
555-390
|
315
|
|
К06
|
12к/45°-10
|
160S6
|
11
|
1000
|
9,8-14,0
|
595-475
|
315
|
|
121
|
4/25°-10
|
132S4
|
7,5
|
1500
|
8,5-15,3
|
420-290
|
205
|
|
121
|
6/20°-10
|
132S4
|
7,5
|
1500
|
5,8-14,3
|
515-260
|
205
|
|
121
|
8/20°-10
|
132S4
|
7,5
|
1500
|
6,6-14,9
|
580-280
|
205
|
|
121
|
10/20°-10
|
132S4
|
7,5
|
1500
|
6,7-15,2
|
630-295
|
205
|
|
121
|
4/30°-10
|
132M4
|
11
|
1500
|
11,7-17,1
|
435-370
|
225
|
|
121
|
6/25°-10
|
132M4
|
11
|
1500
|
8,5-16,4
|
555-340
|
225
|
|
121
|
6/30°-10
|
132M4
|
11
|
1500
|
11,1-18,3
|
585-425
|
225
|
|
121
|
8/25°-10
|
132M4
|
11
|
1500
|
8,1-17,4
|
660-380
|
225
|
|
121
|
10/25°-10
|
132M4
|
11
|
1500
|
8,2-18,3
|
750-405
|
225
|
|
121
|
8/30°-10
|
160S4
|
15
|
1500
|
11,7-19,0
|
670-450
|
315
|
|
121
|
10/30°-10
|
160S4
|
15
|
1500
|
11,8-19,5
|
750-475
|
315
|
|
К06
|
12к/25°-10
|
160S4
|
15
|
1500
|
7,5-12,5
|
965-385
|
315
|
|
К06
|
12к/30°-10
|
160М4
|
18,5
|
1500
|
9,2-15,0
|
1030-515
|
340
|
|
К06
|
12к/35°-10
|
180М4
|
30
|
1500
|
11,0-16,7
|
1155-710
|
375
|
|
К06
|
12к/40°-10
|
180М4
|
30
|
1500
|
12,1-18,7
|
1210-850
|
375
|
Осевые вентиляторы характеризуются высокой производительностью, но при этом экономичностью. Благодаря особой конфигурации лопастей, осевые вентиляторы имеют низкое аэродинамическое сопротивление и способны подать большой объем свежего воздуха в короткий промежуток времени.
Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие воздушного фильтра гарантирует идеальную работу всей вентиляционной системы, и что самое главное — сохраняет здоровье людей.
Модификаций осевых вентиляторов много, они отличаются мощностными характеристиками, формами и размерами. Они малошумны и имеют высокое КПД. Температура среды эксплуатации осевых вентиляторов – до 60 °C. Ограничение по содержанию твердых примесей без включения липких или волокнистых материалов – до 100 мг/м3.
Зависимо от условий эксплуатации осевой вентилятор можно дополнительно оснастить регулятором мощности, взрывозащищенным мотором и прочими агрегатам.
Габаритные размеры
|
Типоразмер
|
h эл., мм
|
Диаметры
|
Высота
|
I, мм
|
Расстояния между отверстиями для крепления
|
Диаметры
|
n, мм
|
|
D, мм
|
D1, мм
|
D2, мм
|
H, мм
|
H1, мм
|
H2, мм
|
L, мм
|
L1max, мм
|
L2, мм
|
b, мм
|
d, мм
|
d1, мм
|
|
№ 4
|
56-90
|
400
|
440
|
458
|
255
|
484
|
527
|
30
|
285
|
366
|
225
|
260
|
10,5
|
15
|
16
|
|
№ 5
|
63-132
|
500
|
540
|
558
|
305
|
584
|
628
|
30
|
385
|
564
|
325
|
380
|
10,5
|
15
|
32
|
|
№ 6,3
|
71-160
|
630
|
670
|
688
|
370
|
714
|
758
|
30
|
485
|
643
|
425
|
500
|
10,5
|
15
|
32
|
|
№ 7,1
|
80-132
|
720
|
760
|
778
|
410
|
799
|
843
|
30
|
485
|
561
|
425
|
580
|
10,5
|
15
|
32
|
|
№ 8
|
80-132
|
810
|
850
|
868
|
455
|
889
|
962
|
35
|
600
|
639
|
530
|
650
|
10,5
|
15
|
32
|
|
№ 9
|
112-160
|
910
|
950
|
1020
|
510
|
1020
|
---
|
25
|
600
|
699
|
550
|
750
|
10
|
15
|
32
|
|
№ 10
|
100-180
|
1010
|
1050
|
1140
|
570
|
1140
|
---
|
60
|
650
|
723
|
530
|
910
|
10
|
18
|
32
|
|
№ 12,5
|
132-160
|
1260
|
1300
|
1390
|
695
|
1390
|
---
|
35
|
750
|
753
|
680
|
1120
|
10
|
15
|
32
|
Аэродинамические характеристики
Акустические характеристики осевого вентилятора ВО 13-284-10
|
Частота вращения, об/мин
|
Значение Lpi в октавных полосах f, Гц
|
Lpa, дБА
|
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
1000
|
100
|
98
|
99
|
97
|
92
|
86
|
78
|
101
|
|
1500
|
99
|
110
|
109
|
105
|
99
|
91
|
83
|
110
|
