Описание промышленных осевых вентиляторов ВО 13-284-9

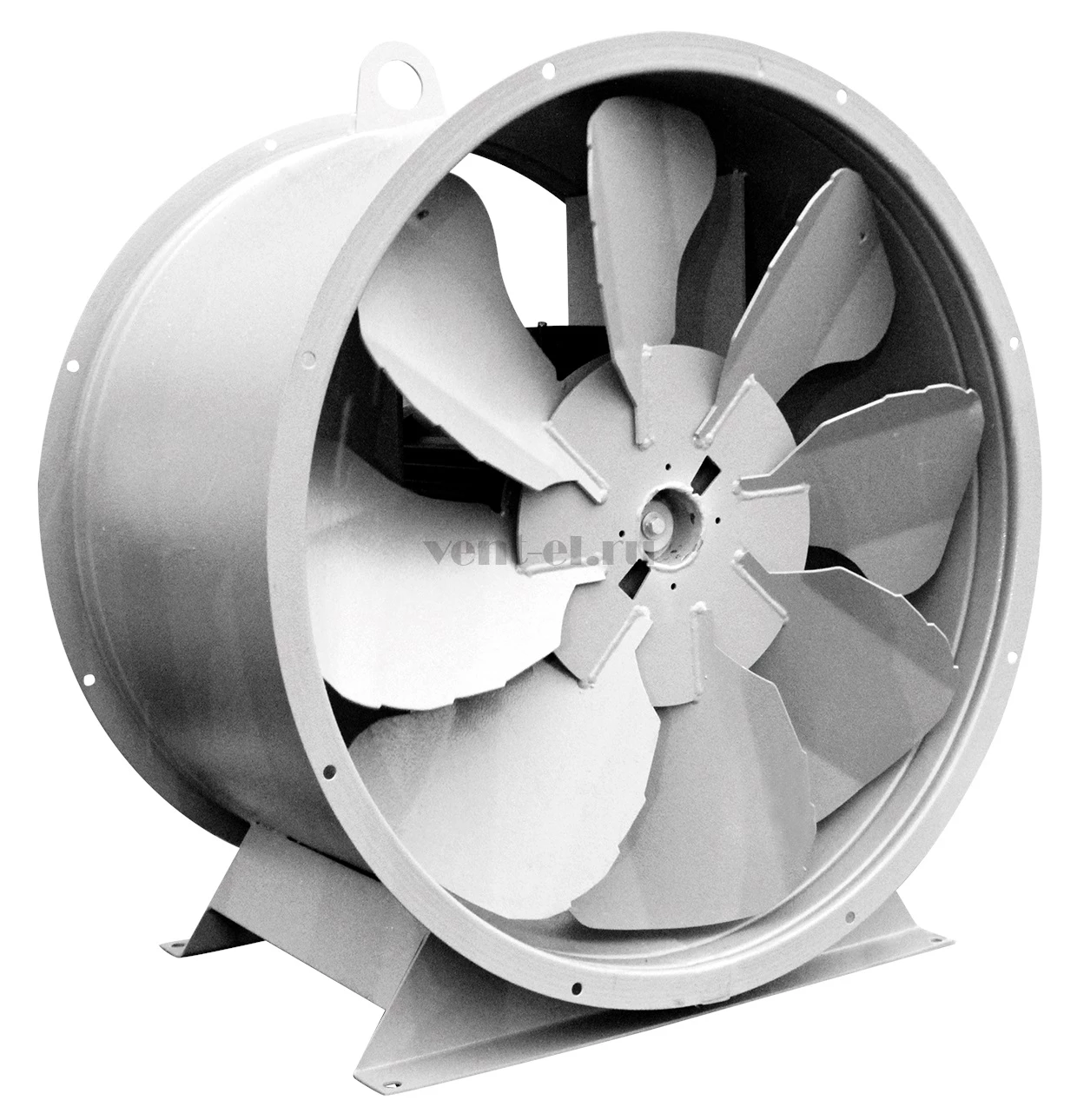

Осевой вентилятор ВО 13-284-9 – это устройство, которое перемещает воздух по направлению вдоль оси рабочего колеса с консольными лопастями и приводится в движение электрическим приводом.
Сфера применения осевых вентиляторов
Осевые вентиляторы используются в бытовых и промышленных системах вентиляции, а именно:
-
Воздуховоды;
-
Окна, стены;
-
Системы приточного типа;
-
Системы противодымной вентиляции;
-
Обдув электрооборудования и его охлаждения.
Промышленный осевой вентилятор ВО 13-284-9 устанавливается в административных зданиях, складах с разными видами продукции, в помещениях с повышенным пожарным риском и уровня загрязнения дымом или различными газовыми примесями.
Технические характеристики модели
|
Исполнение
|
Типоразмер двигателя
|
Установочная мощность, кВт
|
Частота вращения РК, об/мин
|
Производительность, м3/с
|
Полное давление, Па
|
Масса, кг
|
|
121
|
4/15°-9
|
100L6
|
2,2
|
1000
|
1,9-5,2
|
115-45
|
160
|
|
121
|
4/20°-9
|
100L6
|
2,2
|
1000
|
2,7-6,1
|
130-70
|
160
|
|
121
|
4/25°-9
|
100L6
|
2,2
|
1000
|
3,9-7,1
|
140-95
|
160
|
|
121
|
4/30°-9
|
100L6
|
2,2
|
1000
|
5,4-7,9
|
145-120
|
160
|
|
121
|
6/15°-9
|
100L6
|
2,2
|
1000
|
2,1-5,5
|
150-55
|
160
|
|
121
|
6/20°-9
|
100L6
|
2,2
|
1000
|
2,7-6,6
|
170-85
|
160
|
|
121
|
6/25°-9
|
100L6
|
2,2
|
1000
|
3,9-7,6
|
185-110
|
160
|
|
121
|
8/20°-9
|
100L6
|
2,2
|
1000
|
3,0-6,9
|
190-90
|
160
|
|
121
|
10/20°-9
|
100L6
|
2,2
|
1000
|
3,1-7,1
|
210-95
|
160
|
|
121
|
6/30°-9
|
112МА6
|
3
|
1000
|
5,1-8,5
|
195-140
|
175
|
|
121
|
8/25°-9
|
112МА6
|
3
|
1000
|
3,7-8,1
|
215-120
|
175
|
|
121
|
8/30°-9
|
112МА6
|
3
|
1000
|
5,4-8,8
|
220-150
|
175
|
|
121
|
10/25°-9
|
112МА6
|
3
|
1000
|
3,8-8,5
|
245-135
|
175
|
|
121
|
10/30°-9
|
112МВ6
|
4
|
1000
|
5,5-9,1
|
250-115
|
175
|
|
121
|
4/15°-9
|
100S4
|
3
|
1500
|
2,9-8,0
|
270-115
|
155
|
|
121
|
4/20°-9
|
100L4
|
4
|
1500
|
4,1-9,5
|
310-170
|
160
|
|
121
|
6/15°-9
|
100L4
|
4
|
1500
|
3,3-8,5
|
365-135
|
160
|
|
121
|
4/25°-9
|
112М4
|
5,5
|
1500
|
6,0-10,0
|
330-220
|
175
|
|
121
|
6/20°-9
|
112М4
|
5,5
|
1500
|
4,1-10,2
|
400-200
|
175
|
|
121
|
8/20°-9
|
112М4
|
5,5
|
1500
|
4,7-10,7
|
455-215
|
175
|
|
121
|
4/30°-9
|
132S4
|
7,5
|
1500
|
8,3-12,2
|
340-290
|
175
|
|
121
|
6/25°-9
|
132S4
|
7,5
|
1500
|
6,1-12,9
|
450-275
|
195
|
|
121
|
10/20°-9
|
132S6
|
7,5
|
1500
|
4,8-11,1
|
510-235
|
195
|
|
121
|
6/30°-9
|
132М4
|
11
|
1500
|
8,0-13,3
|
470-2340
|
210
|
|
121
|
8/25°-9
|
132М4
|
11
|
1500
|
5,8-12,6
|
530-300
|
195
|
|
121
|
8/30°-9
|
132М4
|
11
|
1500
|
8,5-13,8
|
545-365
|
210
|
|
121
|
10/25°-9
|
132М4
|
11
|
1500
|
6,0-13,3
|
600-330
|
210
|
|
121
|
10/30°-9
|
132М4
|
11
|
1500
|
8,5-14,2
|
605-385
|
210
|
Осевые вентиляторы характеризуются высокой производительностью, но при этом экономичностью. Благодаря особой конфигурации лопастей, осевые вентиляторы имеют низкое аэродинамическое сопротивление и способны подать большой объем свежего воздуха в короткий промежуток времени.
Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие воздушного фильтра гарантирует идеальную работу всей вентиляционной системы, и что самое главное — сохраняет здоровье людей.
Модификаций осевых вентиляторов много, они отличаются мощностными характеристиками, формами и размерами. Они малошумны и имеют высокое КПД. Температура среды эксплуатации осевых вентиляторов – до 60 °C. Ограничение по содержанию твердых примесей без включения липких или волокнистых материалов – до 100 мг/м3.
Зависимо от условий эксплуатации осевой вентилятор можно дополнительно оснастить регулятором мощности, взрывозащищенным мотором и прочими агрегатам.
Габаритные размеры
|
Типоразмер
|
h эл., мм
|
Диаметры
|
Высота
|
I, мм
|
Расстояния между отверстиями для крепления
|
Диаметры
|
n, мм
|
|
D, мм
|
D1, мм
|
D2, мм
|
H, мм
|
H1, мм
|
H2, мм
|
L, мм
|
L1max, мм
|
L2, мм
|
b, мм
|
d, мм
|
d1, мм
|
|
№ 4
|
56-90
|
400
|
440
|
458
|
255
|
484
|
527
|
30
|
285
|
366
|
225
|
260
|
10,5
|
15
|
16
|
|
№ 5
|
63-132
|
500
|
540
|
558
|
305
|
584
|
628
|
30
|
385
|
564
|
325
|
380
|
10,5
|
15
|
32
|
|
№ 6,3
|
71-160
|
630
|
670
|
688
|
370
|
714
|
758
|
30
|
485
|
643
|
425
|
500
|
10,5
|
15
|
32
|
|
№ 7,1
|
80-132
|
720
|
760
|
778
|
410
|
799
|
843
|
30
|
485
|
561
|
425
|
580
|
10,5
|
15
|
32
|
|
№ 8
|
80-132
|
810
|
850
|
868
|
455
|
889
|
962
|
35
|
600
|
639
|
530
|
650
|
10,5
|
15
|
32
|
|
№ 9
|
112-160
|
910
|
950
|
1020
|
510
|
1020
|
---
|
25
|
600
|
699
|
550
|
750
|
10
|
15
|
32
|
|
№ 10
|
100-180
|
1010
|
1050
|
1140
|
570
|
1140
|
---
|
60
|
650
|
723
|
530
|
910
|
10
|
18
|
32
|
|
№ 12,5
|
132-160
|
1260
|
1300
|
1390
|
695
|
1390
|
---
|
35
|
750
|
753
|
680
|
1120
|
10
|
15
|
32
|
Аэродинамические характеристики
Акустические характеристики осевого вентилятора ВО 13-284-9
|
Частота вращения, об/мин
|
Значение Lpi в октавных полосах f, Гц
|
Lpa, дБА
|
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
1000
|
87
|
98
|
97
|
93
|
87
|
79
|
71
|
98
|
|
1500
|
93
|
96
|
97
|
94
|
90
|
85
|
80
|
95
|
Характеристики Осевой вентилятор ВО 13-284-9
Бренд
Ostberg
Уровень шума, дБ
47
Частота вращения, об/мин
2465
Сила тока, А
0.84
Давление, Pa
600
Мощность, Вт
190
Вес, кг
4.9
Max. производительность, м3/ч
1320
Тип
канальный
