Описание промышленных осевых вентиляторов ВО 21-12-11,2
Осевой вентилятор ВО 21-12-11,2 – это устройство, которое перемещает воздух по направлению вдоль оси рабочего колеса с консольными лопастями и приводится в движение электрическим приводом.
Сфера применения осевых вентиляторов
Осевые вентиляторы используются в бытовых и промышленных системах вентиляции, а именно:
- Воздуховоды;
- Окна, стены;
- Системы приточного типа;
- Системы противодымной вентиляции;
- Обдув электрооборудования и его охлаждения.
Промышленный осевой вентилятор ВО 21-12-11,2 устанавливается в административных зданиях, складах с разными видами продукции, в помещениях с повышенным пожарным риском и уровня загрязнения дымом или различными газовыми примесями.
Технические характеристики модели
| Мощность двигателя, кВт | Синхронная частота оборотов об/мин | Максимальное статическое давление, Па | Производительность, м³/ч | Масса, кг | ||
| 5,5 | 1500 | 389 | 30000 | - | 51200 | 120 |
| 7,5 | 1500 | 455 | 35000 | - | 64720 | 127 |
| 11 | 1500 | 535 | 40000 | - | 66760 | 132 |
| 15 | 1500 | 598 | 40000 | - | 72800 | 250 |
| 18,5 | 1500 | 578 | 50000 | - | 87440 | 266 |
| 22 | 1500 | 715 | 50000 | - | 85440 | 290 |
| 30 | 1500 | 688 | 55000 | - | 99000 | 317 |
| 37 | 1500 | 686 | 60000 | - | 112700 | 376 |
Осевые вентиляторы характеризуются высокой производительностью, но при этом экономичностью. Благодаря особой конфигурации лопастей, осевые вентиляторы имеют низкое аэродинамическое сопротивление и способны подать большой объем свежего воздуха в короткий промежуток времени.
Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие воздушного фильтра гарантирует идеальную работу всей вентиляционной системы, и что самое главное — сохраняет здоровье людей.
Модификаций осевых вентиляторов много, они отличаются мощностными характеристиками, формами и размерами. Они малошумны и имеют высокое КПД. Температура среды эксплуатации осевых вентиляторов – до 60 °C. Ограничение по содержанию твердых примесей без включения липких или волокнистых материалов – до 100 мг/м3.
Зависимо от условий эксплуатации осевой вентилятор можно дополнительно оснастить регулятором мощности, взрывозащищенным мотором и прочими агрегатам.
Габаритные размеры
| Мощность двигателя, кВт | Синхронная частота оборотов, об/мин | L, мм | Диаметры | ||
| D, мм | D1, мм | D2, мм | |||
| 5,5 | 1500 | 625 | 1235 | 1195 | 1235 |
| 7,5 | 1500 | 625 | 1235 | 1195 | 1235 |
| 11 | 1500 | 625 | 1235 | 1195 | 1235 |
| 15 | 1500 | 815 | 1235 | 1195 | 1235 |
| 18,5 | 1500 | 815 | 1235 | 1195 | 1235 |
| 22 | 1500 | 815 | 1235 | 1195 | 1235 |
| 30 | 1500 | 815 | 1235 | 1195 | 1235 |
| 37 | 1500 | 950 | 1235 | 1195 | 1235 |

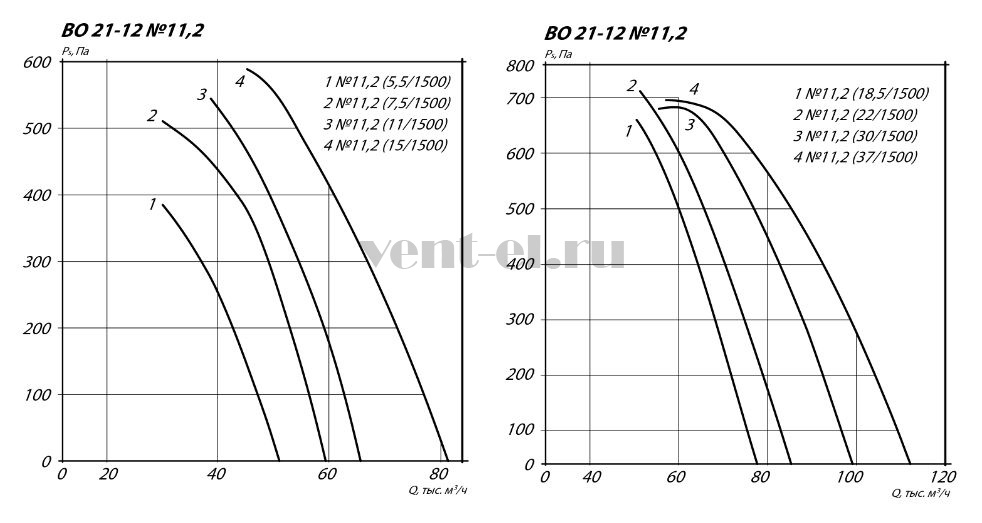

Аэродинамические характеристики
