Описание промышленных осевых вентиляторов ВО 21-12-5
Осевой вентилятор ВО 21-12-5 – это устройство, которое перемещает воздух по направлению вдоль оси рабочего колеса с консольными лопастями и приводится в движение электрическим приводом.
Сфера применения осевых вентиляторов
Осевые вентиляторы используются в бытовых и промышленных системах вентиляции, а именно:
- Воздуховоды;
- Окна, стены;
- Системы приточного типа;
- Системы противодымной вентиляции;
- Обдув электрооборудования и его охлаждения.
Промышленный осевой вентилятор ВО 21-12-5 устанавливается в административных зданиях, складах с разными видами продукции, в помещениях с повышенным пожарным риском и уровня загрязнения дымом или различными газовыми примесями.
Технические характеристики модели
| Мощность двигателя, кВт | Синхронная частота оборотов об/мин | Максимальное статическое давление, Па | Производительность, м³/ч | Масса, кг | ||
| 1,1 | 3000 | 396 | 5500 | - | 9781 | 25 |
| 1,5 | 3000 | 510 | 5500 | - | 11790 | 28 |
| 2,2 | 3000 | 528 | 6000 | - | 13340 | 32 |
| 3 | 3000 | 449 | 10000 | - | 15840 | 36 |
| 4 | 3000 | 676 | 10000 | - | 15370 | 47 |
| 5,5 | 3000 | 857 | 10000 | - | 17950 | 51 |
| 7,5 | 3000 | 934 | 10000 | - | 19600 | 74 |
Осевые вентиляторы характеризуются высокой производительностью, но при этом экономичностью. Благодаря особой конфигурации лопастей, осевые вентиляторы имеют низкое аэродинамическое сопротивление и способны подать большой объем свежего воздуха в короткий промежуток времени.
Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие воздушного фильтра гарантирует идеальную работу всей вентиляционной системы, и что самое главное — сохраняет здоровье людей.
Модификаций осевых вентиляторов много, они отличаются мощностными характеристиками, формами и размерами. Они малошумны и имеют высокое КПД. Температура среды эксплуатации осевых вентиляторов – до 60 °C. Ограничение по содержанию твердых примесей без включения липких или волокнистых материалов – до 100 мг/м3.
Зависимо от условий эксплуатации осевой вентилятор можно дополнительно оснастить регулятором мощности, взрывозащищенным мотором и прочими агрегатам.

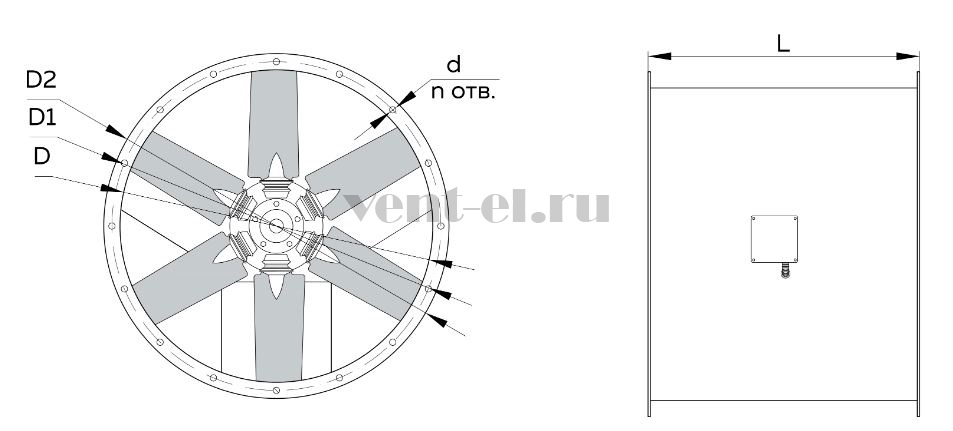

Габаритные размеры
| Мощность двигателя, кВт | Синхронная частота оборотов, об/мин | L, мм | Диаметры | ||
| D, мм | D1, мм | D2, мм | |||
| 1,1 | 3000 | 440 | 500 | 530 | 560 |
| 1,5 | 3000 | 440 | 500 | 530 | 560 |
| 2,2 | 3000 | 440 | 500 | 530 | 560 |
| 3 | 3000 | 510 | 500 | 530 | 560 |
| 4 | 3000 | 510 | 500 | 530 | 560 |
| 5,5 | 3000 | 510 | 500 | 530 | 560 |
| 7,5 | 3000 | 625 | 500 | 530 | 560 |

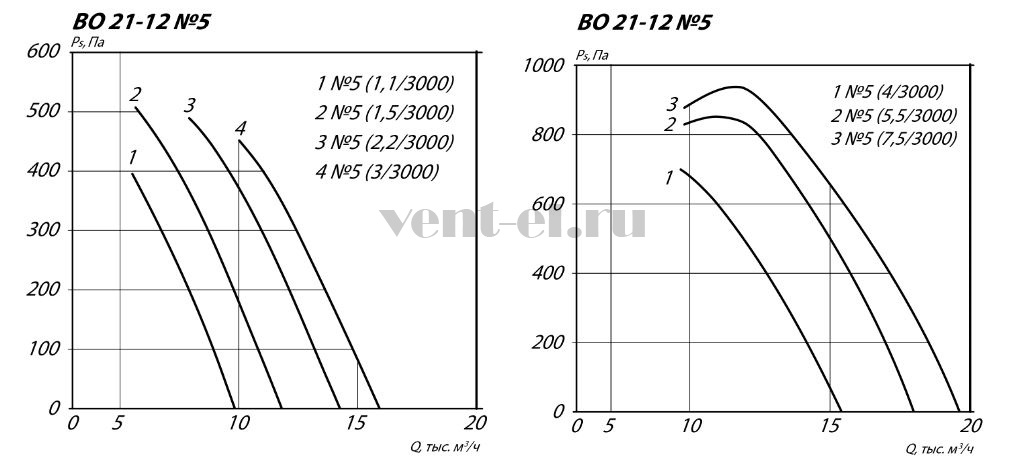

Аэродинамические характеристики
