Описание промышленных осевых вентиляторов ВО 21-12-7,1
Осевой вентилятор ВО 21-12-7,1 – это устройство, которое перемещает воздух по направлению вдоль оси рабочего колеса с консольными лопастями и приводится в движение электрическим приводом.
Сфера применения осевых вентиляторов
Осевые вентиляторы используются в бытовых и промышленных системах вентиляции, а именно:
- Воздуховоды;
- Окна, стены;
- Системы приточного типа;
- Системы противодымной вентиляции;
- Обдув электрооборудования и его охлаждения.
Промышленный осевой вентилятор ВО 21-12-7,1 устанавливается в административных зданиях, складах с разными видами продукции, в помещениях с повышенным пожарным риском и уровня загрязнения дымом или различными газовыми примесями.
Технические характеристики модели
| Мощность двигателя, кВт | Синхронная частота оборотов об/мин | Максимальное статическое давление, Па | Производительность, м³/ч | Масса, кг | ||
| 3 | 3000 | 495 | 12000 | - | 22430 | 44 |
| 4 | 3000 | 605 | 15000 | - | 28430 | 55 |
| 5,5 | 3000 | 702 | 15000 | - | 34880 | 59 |
| 7,5 | 3000 | 732 | 15000 | - | 36940 | 71 |
| 11 | 3000 | 1006 | 25000 | - | 38320 | 101 |
| 15 | 3000 | 1219 | 25000 | - | 45000 | 179 |
| 18,5 | 3000 | 1126 | 30000 | - | 47120 | 202 |
| 22 | 3000 | 1461 | 25000 | - | 47890 | 231 |
| 30 | 3000 | 1471 | 30000 | - | 54830 | 264 |
Осевые вентиляторы характеризуются высокой производительностью, но при этом экономичностью. Благодаря особой конфигурации лопастей, осевые вентиляторы имеют низкое аэродинамическое сопротивление и способны подать большой объем свежего воздуха в короткий промежуток времени.
Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие воздушного фильтра гарантирует идеальную работу всей вентиляционной системы, и что самое главное — сохраняет здоровье людей.
Модификаций осевых вентиляторов много, они отличаются мощностными характеристиками, формами и размерами. Они малошумны и имеют высокое КПД. Температура среды эксплуатации осевых вентиляторов – до 60 °C. Ограничение по содержанию твердых примесей без включения липких или волокнистых материалов – до 100 мг/м3.
Зависимо от условий эксплуатации осевой вентилятор можно дополнительно оснастить регулятором мощности, взрывозащищенным мотором и прочими агрегатам.
Габаритные размеры
| Мощность двигателя, кВт | Синхронная частота оборотов, об/мин | L, мм | Диаметры | ||
| D, мм | D1, мм | D2, мм | |||
| 3 | 3000 | 510 | 707 | 770 | 803 |
| 4 | 3000 | 510 | 707 | 770 | 803 |
| 5,5 | 3000 | 510 | 707 | 770 | 803 |
| 7,5 | 3000 | 625 | 707 | 770 | 803 |
| 11 | 3000 | 625 | 707 | 770 | 803 |
| 15 | 3000 | 815 | 707 | 770 | 803 |
| 18,5 | 3000 | 815 | 707 | 770 | 803 |
| 22 | 3000 | 815 | 707 | 770 | 803 |
| 30 | 3000 | 815 | 707 | 770 | 803 |

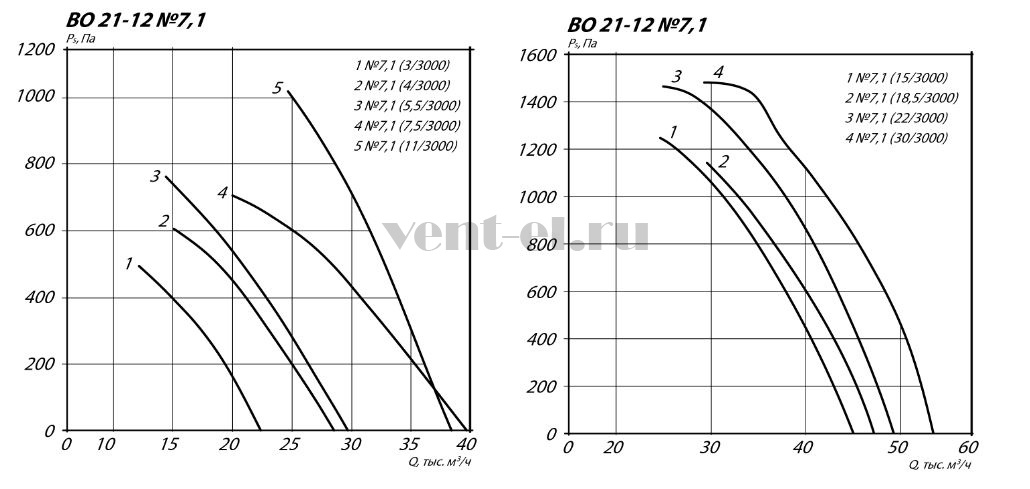

Аэродинамические характеристики
