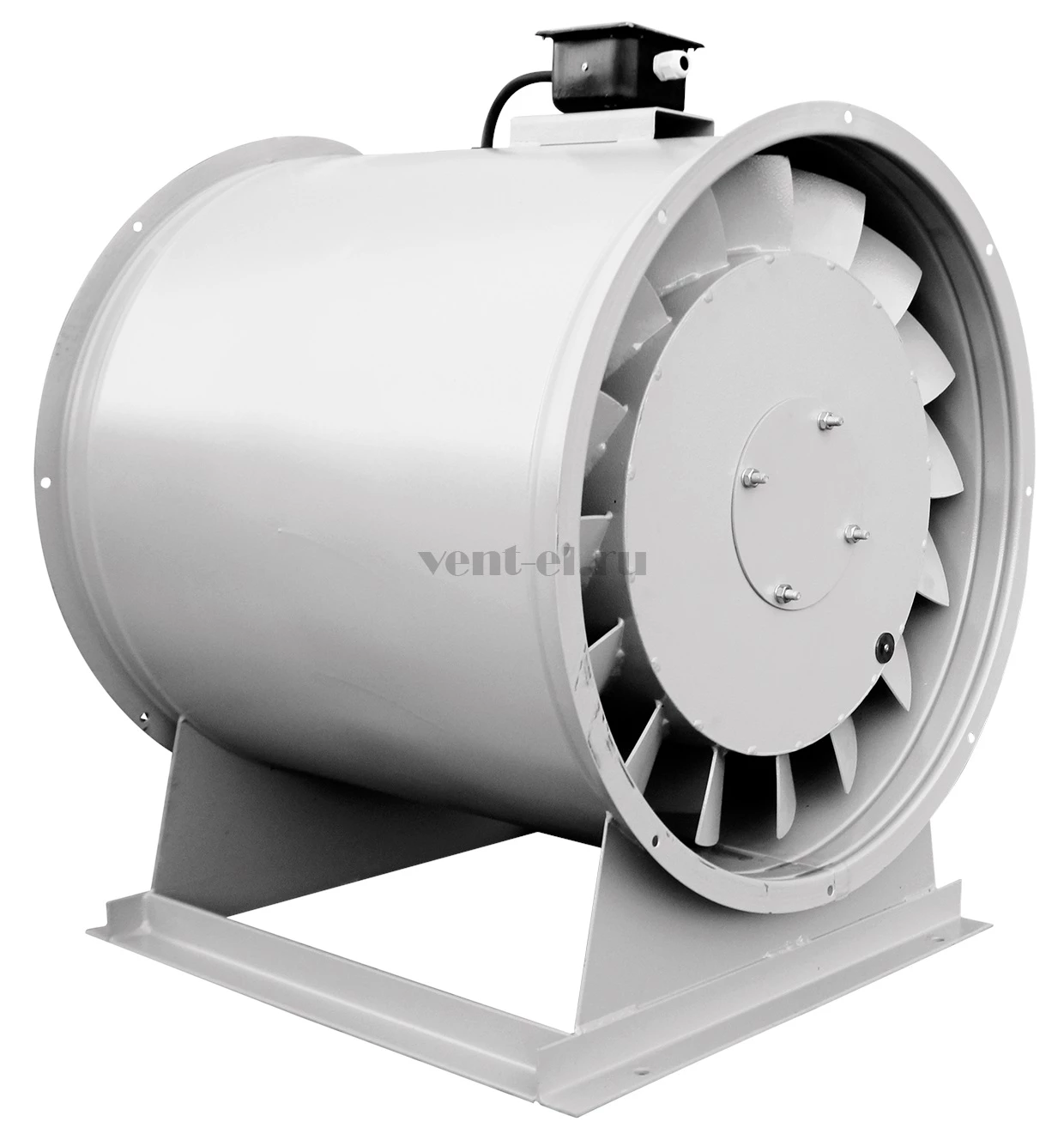

Описание промышленных осевых вентиляторов ВО 30-160-6,3
Осевой вентилятор ВО 30-160-6,3 – это устройство, которое перемещает воздух по направлению вдоль оси рабочего колеса с консольными лопастями и приводится в движение электрическим приводом.
Сфера применения осевых вентиляторов
Осевые вентиляторы используются в бытовых и промышленных системах вентиляции, а именно:
-
Воздуховоды;
-
Окна, стены;
-
Системы приточного типа;
-
Системы противодымной вентиляции;
-
Обдув электрооборудования и его охлаждения.
Промышленный осевой вентилятор ВО 30-160-6,3 устанавливается в административных зданиях, складах с разными видами продукции, в помещениях с повышенным пожарным риском и уровня загрязнения дымом или различными газовыми примесями.
Технические характеристики модели
|
Номер модификации
|
Угол установки лопаток, °
|
Частота вращения, мин-1
|
Мощность, кВт
|
Производительность 103х м3/ч
|
Полное давление, Па
|
Масса вентилятора, кг
|
|
Комп. 01
|
Комп. 02
|
|
1
|
18
|
1420
|
1,1
|
5,0-8,3
|
430-54
|
88
|
97
|
|
2
|
26
|
1390
|
2,2
|
6,9-10,8
|
505-215
|
98
|
107
|
|
3
|
38
|
1390
|
2,2
|
8,0-13,8
|
550-345
|
91
|
100
|
|
4
|
46
|
1395
|
3
|
9,5-16,2
|
580-465
|
108
|
117
|
Осевые вентиляторы характеризуются высокой производительностью, но при этом экономичностью. Благодаря особой конфигурации лопастей, осевые вентиляторы имеют низкое аэродинамическое сопротивление и способны подать большой объем свежего воздуха в короткий промежуток времени.
Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие воздушного фильтра гарантирует идеальную работу всей вентиляционной системы, и что самое главное — сохраняет здоровье людей.
Модификаций осевых вентиляторов много, они отличаются мощностными характеристиками, формами и размерами. Они малошумны и имеют высокое КПД. Температура среды эксплуатации осевых вентиляторов – до 60 °C. Ограничение по содержанию твердых примесей без включения липких или волокнистых материалов – до 100 мг/м3.
Зависимо от условий эксплуатации осевой вентилятор можно дополнительно оснастить регулятором мощности, взрывозащищенным мотором и прочими агрегатам.

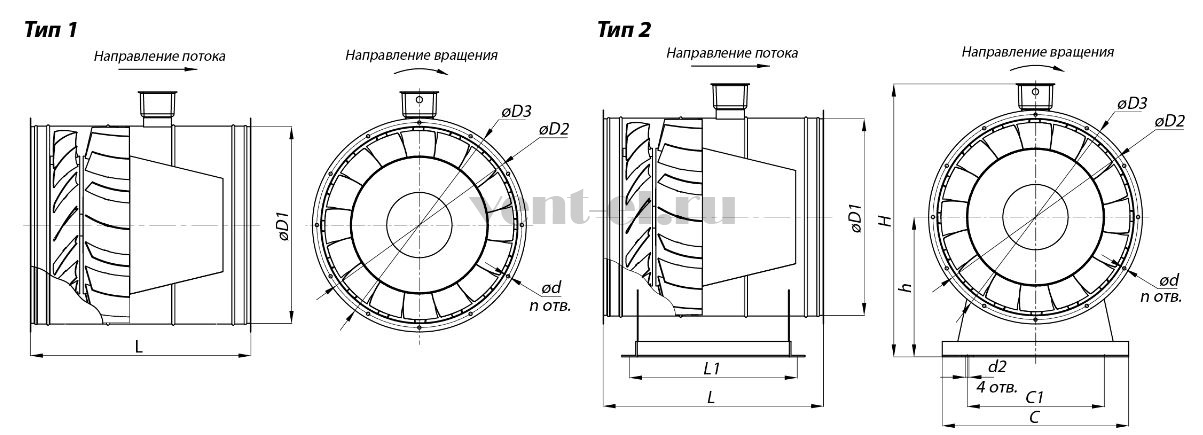

Габаритные размеры
|
Номер модели
|
Диаметры
|
H, мм
|
Размеры
|
Расстояния между отверстиями для крепления
|
h, мм
|
Диаметры
|
n
|
|
D1, мм
|
D2, мм
|
D3, мм
|
C, мм
|
C1, мм
|
L, мм
|
L1, мм
|
d, мм
|
d2, мм
|
|
№6,3
|
630
|
670
|
688
|
880
|
600
|
440
|
710
|
540
|
450
|
10,5
|
12
|
12
|
|
630
|
670
|
688
|
880
|
600
|
440
|
710
|
540
|
450
|
10,5
|
12
|
12
|
|
630
|
670
|
688
|
880
|
600
|
440
|
710
|
540
|
450
|
10,5
|
12
|
12
|
|
630
|
670
|
688
|
880
|
600
|
440
|
710
|
540
|
450
|
10,5
|
12
|
12
|
|
№7,1
|
710
|
750
|
768
|
970
|
690
|
545
|
750
|
590
|
500
|
10,5
|
12
|
16
|
|
710
|
750
|
768
|
970
|
690
|
545
|
750
|
590
|
500
|
10,5
|
12
|
16
|
|
710
|
750
|
768
|
970
|
690
|
545
|
750
|
590
|
500
|
10,5
|
12
|
16
|
|
710
|
750
|
768
|
970
|
690
|
545
|
750
|
590
|
500
|
10,5
|
12
|
16
|
|
№8
|
800
|
840
|
858
|
1075
|
760
|
610
|
930
|
730
|
560
|
10,5
|
12
|
16
|
|
800
|
840
|
858
|
1075
|
760
|
610
|
930
|
730
|
560
|
10,5
|
12
|
16
|
|
800
|
840
|
858
|
1075
|
760
|
610
|
930
|
730
|
560
|
10,5
|
12
|
16
|
|
800
|
840
|
858
|
1075
|
760
|
610
|
930
|
730
|
560
|
10,5
|
12
|
16
|
|
№9
|
900
|
960
|
1000
|
1215
|
850
|
650
|
1120
|
930
|
650
|
14
|
14
|
16
|
|
900
|
960
|
1000
|
1215
|
850
|
650
|
1120
|
930
|
650
|
14
|
14
|
16
|
|
900
|
960
|
1000
|
1215
|
850
|
650
|
1120
|
930
|
650
|
14
|
14
|
16
|
|
900
|
960
|
1000
|
1215
|
850
|
650
|
1120
|
930
|
650
|
14
|
14
|
16
|
|
900
|
960
|
1000
|
1215
|
850
|
650
|
1120
|
930
|
650
|
14
|
14
|
16
|
|
900
|
960
|
1000
|
1215
|
850
|
650
|
1120
|
930
|
650
|
14
|
14
|
16
|
|
900
|
960
|
1000
|
1215
|
850
|
650
|
1120
|
930
|
650
|
14
|
14
|
16
|
|
900
|
960
|
1000
|
1215
|
850
|
650
|
1120
|
930
|
650
|
14
|
14
|
16
|
|
№10
|
1000
|
1070
|
1110
|
1300
|
930
|
730
|
1115
|
930
|
690
|
14
|
14
|
16
|
|
1000
|
1070
|
1110
|
1300
|
930
|
730
|
1115
|
930
|
690
|
14
|
14
|
16
|
|
1000
|
1070
|
1110
|
1300
|
930
|
730
|
1115
|
930
|
690
|
14
|
14
|
16
|
|
1000
|
1070
|
1110
|
1300
|
930
|
730
|
1115
|
930
|
690
|
14
|
14
|
16
|
|
1000
|
1070
|
1110
|
1300
|
930
|
730
|
1115
|
930
|
690
|
14
|
14
|
16
|
|
1000
|
1070
|
1110
|
1300
|
930
|
730
|
1115
|
930
|
690
|
14
|
14
|
16
|
|
1000
|
1070
|
1110
|
1300
|
930
|
730
|
1115
|
930
|
690
|
14
|
14
|
16
|
|
№11,2
|
1120
|
1195
|
1220
|
1465
|
930
|
730
|
1330
|
1150
|
790
|
14
|
14
|
20
|
|
1120
|
1195
|
1220
|
1465
|
930
|
730
|
1330
|
1150
|
790
|
14
|
14
|
20
|
|
1120
|
1195
|
1220
|
1465
|
930
|
730
|
1330
|
1150
|
790
|
14
|
14
|
20
|
|
1120
|
1195
|
1220
|
1465
|
930
|
730
|
1330
|
1150
|
790
|
14
|
14
|
20
|
|
№12,5
|
1250
|
1320
|
1350
|
1540
|
990
|
790
|
1330
|
1130
|
790
|
14
|
14
|
20
|
|
1250
|
1320
|
1350
|
1540
|
990
|
790
|
1330
|
1130
|
790
|
14
|
14
|
20
|
|
1250
|
1320
|
1350
|
1540
|
990
|
790
|
1330
|
1130
|
790
|
14
|
14
|
20
|
|
1250
|
1320
|
1350
|
1540
|
990
|
790
|
1330
|
1130
|
790
|
14
|
14
|
20
|
Аэродинамические характеристики
Акустические характеристики осевого вентилятора ВО 30-160-6,3
|
Угол установки лопаток,°
|
Частота вращения, об/мин
|
Общ. Lpa, дБА
|
Значение Lpi в октавных полосах f, Гц
|
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
18
|
1420
|
92
|
78
|
83
|
91
|
91
|
89
|
82
|
76
|
69
|
|
26
|
1390
|
95
|
82
|
87
|
95
|
94
|
91
|
85
|
84
|
71
|
|
38
|
1390
|
96
|
77
|
84
|
95
|
94
|
93
|
86
|
79
|
73
|
|
46
|
1395
|
99
|
79
|
88
|
98
|
97
|
94
|
88
|
80
|
73
|
Характеристики Осевой вентилятор ВО 30-160-6,3
Бренд
Российское производство
Осевой вентилятор ВО 30-160-6,3
