Blauberg Kamin 125

Blauberg Kamin 125

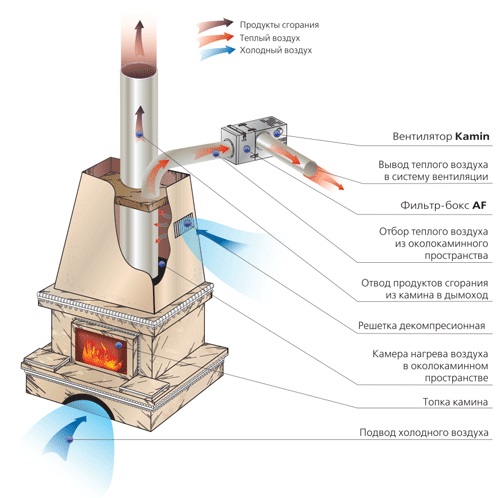

<table> <tbody> <tr> <td valign="top" width="50%"> <h2> ПРИМЕНЕНИЕ</h2> <p> </p> <ul> <li> Организация системы распределения теплого воздуха от камина по помещениям в доме. </li> <li> Для домов с сезонным проживанием. </li> <li> Для перемещения воздуха температурой от 0 до 150 °С. </li> <li> Для монтажа с воздуховодами диаметром от 125 до 160 мм. </li> </ul> <p> </p> <h3> Конструкция </h3> <ul> <li> Корпус и рабочее колесо изготавливаются из оцинкованной стали. </li> <li> Тепло- и звукоизоляция из негорючей минеральной ваты. </li> <li> Перфорация корпуса для внутренней циркуляции и охлаждения двигателя. </li> <li> На корпусе вентилятора предусмотрены специальные защелки для присоединения дополнительных опций (фильтр, смесительная камера, система BYPASS). </li> <li> Вентилятор оборудован внешней клеммной коробкой с выведенным гермовводом для подключения питания. </li> <li> Уровень температуры, при которой вентилятор будет включаться и выключаться, задается при помощи встроенного терморегулятора. </li> </ul> <img width="174" src="/upload/img/blauberg/Kamin-regulator-248.jpg" height="162"> <h3> Опции </h3> <ul> <li>AF – металлический фильтр-бокс для очистки распределяемого воздуха. Класс очистки – G3.</li> </ul> <img width="280" src="/upload/img/blauberg/Kamin-AF-700.jpg" height="171"> <p> </p> <ul> <li>KF – металлическая смесительная камера для обеспечения подвода холодного воздуха. В камере установлен терморегулирующий клапан и фильтр для очистки воздуха. Камера обеспечивает подвод холодного воздуха при повышении температуры перемещаемого воздуха свыше 90 °С и отвод горячего воздуха при неработающем вентиляторе.</li> </ul> <img width="210" src="/upload/img/blauberg/Kamin-KF-700.jpg" height="213"> <p> </p> <ul> <li>GF – гравитационный клапан. Предотвращает обратный поток воздуха в системе. Вместе со смесительной камерой KF данный клапан обеспечивает защиту двигателя от перегрева (система BYPASS). При неработающем двигателе (например, из-за отсутствия электричества) гравитационный клапан закрывается и через смесительную камеру обеспечивается отвод горячего воздуха по вентиляционным каналам в другие помещения. Когда в вентилятор поступает слишком горячий воздух (более 120 °C), система BYPASS стабилизирует температуру открытием заслонки смесительной камеры и подачей холодного воздуха.</li> </ul> <img width="210" src="/upload/img/blauberg/Kamin-GF-700.jpg" height="188"> </td> <td valign="top" width="50%"> <h3> Монтаж </h3> <ul> <li> Вентилятор предназначен для монтажа c круглыми каналами и может устанавливаться в любом положении с учетом потока воздуха. </li> <li> Система воздуховодов для подачи теплого воздуха от вентилятора разводится в необходимые помещения. </li> </ul> <h3> Двигатель </h3> <p> </p> <ul> <li> Однофазный асинхронный двигатель с центробежным рабочим колесом с вперед загнутыми лопатками. </li> <li> Вентилятор серии Kamin-ER оборудован двигателем с внешним ротором. </li> <li> Двигатель расположен вне потока воздуха и оборудован дополнительной осевой крыльчаткой для охлаждения и обдува. </li> <li> Класс изоляции двигателя – F. </li> <li> Двигатель оснащен шариковыми подшипниками для большего срока эксплуатации. </li> <li> Турбина динамически сбалансирована. </li> <li> Тепловая защита от перегрева осуществляется при помощи встроенных термоконтактов с автоматическим перезапуском. </li> </ul> <h3> Регулировка скорости </h3> <p> </p> <ul> <li>Плавная или ступенчатая регулировка при помощи тиристорного или автотрансформаторного регулятора (приобретаются отдельно).</li> </ul> <h3> Схема работы вентилятора Kamin с фильтр-боксом AF </h3> <img src="/upload/img/blauberg/Kamin-AF-work-ru-500.jpg"> <h3> Схема работы вентилятора Kamin с системой BYPASS </h3> <img src="/upload/img/blauberg/Kamin-BY-PASS-work-ru-500.jpg "> </td> </tr> </tbody> </table>
