Blauberg Komfort Roto EC LEHP 900 S18

Blauberg Komfort Roto EC LEHP 900 S18

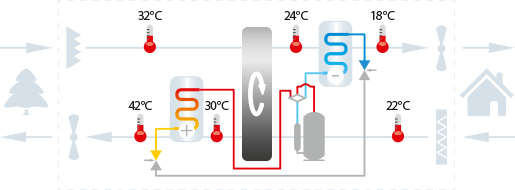

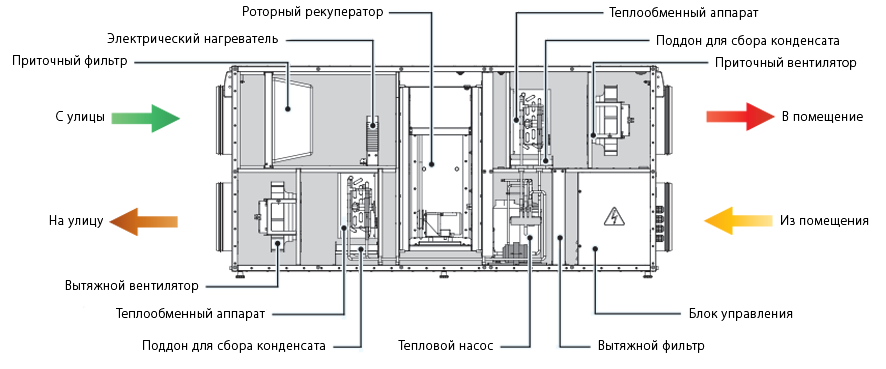

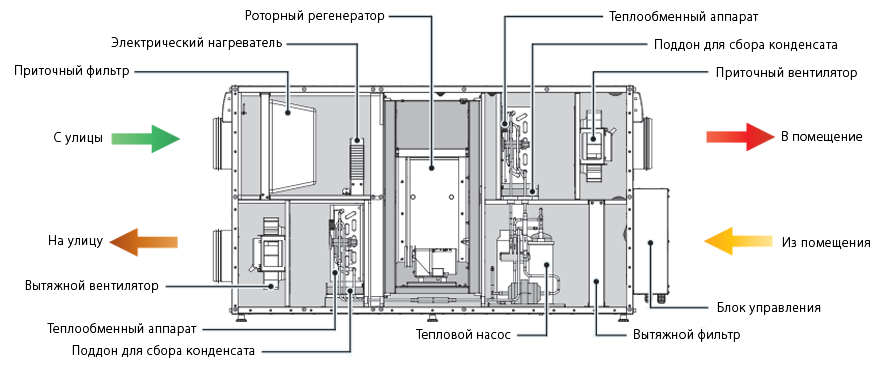

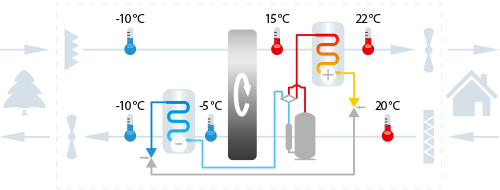

<table data-bx-no-border="Y"> <tbody> <tr> <td valign="top" width="50%"> <h2>ОСОБЕННОСТИ</h2> <ul> <li>Вентиляционные установки для организации эффективной приточно-вытяжной вентиляции в коммерческих, офисных и других общественных или промышленных помещениях.</li> <li>Для создания управляемых энергосберегающих систем вентиляции.</li> <li>Обеспечивают качественный регулируемый воздухообмен для создания индивидуально необходимого микроклимата.</li> <li>Система вентиляции с роторным регенератором и тепловым насосом позволяет обеспечить помещение чистым воздухом с комфортной температурой, существенно уменьшая нагрузку на системы отопления или охлаждения.</li> <li>Установки предназначены для монтажа с круглыми воздуховодами диаметром 160 или 250 мм.</li> </ul> <h2>Конструкция</h2> <ul> <li>Корпус изготавливается из трехслойных панелей из алюмоцинка с тепло- и звукоизоляцией толщиной до 25 мм из минеральной ваты.</li> <li>Патрубки из корпуса выведены горизонтально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами.</li> <li>Специальная конструкция боковых панелей корпуса обеспечивает удобный доступ для сервисного обслуживания (чистка элементов, замена фильтров и т.д.).</li> <li><b>KOMFORT Roto EC LHP</b>: модели с роторным регенератором и тепловым насосом без преднагрева.</li> <li><b>KOMFORT Roto EC LEHP</b>: модели с роторным регенератором и тепловым насосом с электрическим преднагревом приточного воздуха.</li> </ul> </td> <td valign="top" width="50%"> <br> <br> <br> <br> <img width="38" src="/upload/img/blauberg/proizvod.JPG" height="38" data-bx-orig-src="/upload/img/blauberg/proizvod.JPG"> Производительность до 692 м³ 192 л/с<br> <img width="38" src="/upload/img/blauberg/rec.png" height="38" data-bx-orig-src="/upload/img/blauberg/rec.png"> Эффективность рекуперации до 98 %<br> <img src="/upload/img/blauberg/znaki.JPG" data-bx-orig-src="/upload/img/blauberg/znaki.JPG"><br> <br> <h2>Двигатели</h2> <ul> <li>Для нагнетания и вытяжки воздуха применяются высокоэффективные ЕС-двигатели с внешним ротором и центробежным рабочим колесом с загнутыми назад лопатками.</li> <li>ЕС-двигатели обладают наиболее оптимальным соотношением потребляемой мощности и производительности и отвечают самым последним требованиям по созданию энергосберегающей и высокоэффективной вентиляции.</li> <li>ЕС-двигатели отличаются высокой производительностью, низким уровнем шума и оптимальным управлением во всем диапазоне скоростей.</li> <li>Крыльчатки динамически сбалансированы.</li> </ul> </td> </tr> </tbody> </table> <p> <b>KOMFORT ROTO EC L(E)HP 400</b> </p> <p style="text-align: center;"> <img src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-400-design-886-RU.png" data-bx-orig-src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-400-design-886-RU.png"> </p> <p> <b>KOMFORT ROTO EC L(E)HP 700/900</b> </p> <p style="text-align: center;"> <img src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-700-900-design-886-RU.png" data-bx-orig-src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-700-900-design-886-RU.png"> </p> <br> <table data-bx-no-border="Y"> <tbody> <tr> <td valign="top" width="50%"> <h3>Фильтр</h3> <ul> <li>Очистку приточного и вытяжного воздуха обеспечивают встроенные фильтры с классом очистки G4.</li> <li>Для обеспечения высокой степени очистки приточного воздуха возможно дополнительно установить опциональный фильтр с классом очистки F7.</li> </ul> <h3>Двухступенчатая система энергосбережения</h3> <ul> <li><b>I ступень</b>: возврат тепловой энергии с помощью роторного регенератора (до 85 %).</li> <li><b>II ступень</b>: нагрев тепловым насосом приточного воздуха за счет использования низкопотенциальной тепловой энергии вытяжного воздуха. Крыльчатки динамически сбалансированы.</li> </ul> <h3>Рекуперация тепла</h3> <ul> <li>В установке применяется высокоэффективный роторный регенератор из алюминия.</li> <li>Роторный регенератор представляет собой вращающийся короткий цилиндр, заполненный слоями гофрированной алюминиевой ленты, через которые проходят воздушные потоки.</li> <li>При вращении регенератора слои ленты контактируют сначала с приточным, а затем с вытяжным воздушным потоком.</li> <li>Вследствие этого лента поочередно нагревается и охлаждается, передавая тепло и влагу от теплого воздушного потока холодному. Таким образом рекуперация снижает потери тепла в холодный период года и снижает нагрузку на кондиционер в жаркий период.</li> <li>Преимуществами роторного регенератора перед пластинчатыми рекуператорами являются отсутствие конденсата, поддержание комфортной влажности воздуха и высокая стойкость к обмерзанию.</li> </ul> <img src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-recovery.png" data-bx-orig-src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-recovery.png"> <h3>Тепловой насос</h3> <ul> <li> <img src="/upload/img/blauberg/nasos.JPG" align="right" data-bx-orig-src="/upload/img/blauberg/nasos.JPG"> Установка оборудована современным реверсивным тепловым насосом, который позволяет нагревать или охлаждать приточный воздух, используя тепло вытяжного воздуха. Полностью интегрированный в конструкцию установки тепловой насос исключает необходимость монтажа наружного и внутреннего блоков кондиционера на фасаде здания и внутри помещения. Подогретый или охлажденный воздух распределяется по системе возуховодов через распределительные устройства, что придает эстетически привлекательный вид дому как изнутри, так и снаружи.</li> <li>Тепловой насос оборудован всеми необходимыми системами защиты, такими как защита от пониженного и повышенного давления, защита от обмерзания (автоматическая оттайка), защита компрессора от перегрева.</li> <li>В тепловом насосе установлен малошумный и эффективный ротационный компрессор. В качестве рабочего вещества используется экологически безопасный холодильный агент R410A – не разрушает озоновый слой.</li> <li>Тепловой насос позволяет перемещать тепловую энергию от вытяжного воздуха приточному. При этом количество передаваемого тепла больше, чем количество электроэнергии, потраченной на транспортировку тепла, в 2–6 раз.</li> </ul> <h3>Основные режимы работы установки</h3> <ul> <li><b>Режим «Auto»</b>: Установка работает в автоматическом режиме, обеспечивая приточно-вытяжную вентиляцию помещения и поддерживая заданную пользователем температуру воздуха в помещении. </li> <li><b>Режим «Нагрев»</b>: Установка обеспечивает приточно-вытяжную вентиляцию помещения и поддерживает температуру воздуха в помещении не ниже заданной. Если температура воздуха в помещении становится ниже заданной, включается рекуператор и тепловой насос (на нагрев). </li> <li><b>Режим «Охлаждение»</b>: Установка обеспечивает приточно-вытяжную вентиляцию помещения и поддерживает температуру воздуха в помещении не выше заданной. Если температура воздуха в помещении становится выше заданной, включается регенератор и тепловой насос (на охлаждение). </li> <li><b>Режим «Рекуперация»</b>: Установка обеспечивает приточно-вытяжную вентиляцию помещения и поддерживает температуру воздуха в помещении с помощью регенератора без включения теплового насоса. </li> <li><b>Режим «Вентиляция»</b>: Установка обеспечивает приточно-вытяжную вентиляцию помещения без поддержания температуры воздуха в помещении. Работа регенератора и теплового насоса заблокирована. Установка температуры в помещении недоступно. Данный режим работы доступен только при использовании панели управления S18 (pGD1). </li> <li><b>Режим «Размораживание»</b>: Включается автоматически (по истечении установленного временного диапазона и/или при достижении граничной температуры) при работе установки в режиме «Auto» и «Нагрев» для предотвращения обледенения теплообменника теплового насоса. В режиме «Оттайка» блокируется работа вентиляторов. По завершению режима «Размораживание» установка автоматически возвращается в предыдущий режим работы. В режиме «Размораживание» пользователю недоступно переключение режимов работы установки. </li> <li><b>Режим «Преднагрев»</b>: При работе установки в режимах «Auto» или «Нагрев» в условиях низких температур окружающей среды приточный воздух поступающий в установку предварительно подогревается электронагревателем. Режим активируется автоматически при понижении температуры окружающей среды ниже -8 °С. Если температура наружного воздуха выше -8 °С, то режим «Преднагрев» отключается. Данный режим доступен в заводской комплектации только в установке с электрическим нагревателем KOMFORT Roto EC LEHP. Для реализации режима «Преднагрев» в установке исполнения KOMFORT Roto EC LHP необходим монтаж серийного электронагревателя в корпус установки (приобретается отдельно). Монтаж нагревателя может осуществляться исключительно сервисной службой сертифицированной заводом-изготовителем установок. </li> <li><b>Режим «Рециркуляция»</b>: Доступен опционально при условии оборудования установки внешним рециркуляционным клапаном (приобретается отдельно). Режим рециркуляции активируется автоматически при отрицательных значениях наружных температур и позволяет значительно снизить энергопотребление установки за счет частичного возвращения вытяжного воздуха в приточный канал установки. </li> </ul> <h3>Монтаж</h3> <ul> <li>Приточно-вытяжная установка монтируется на горизонтальной поверхности, подвешивается к потолку, крепится на стене с помощью кронштейнов. Доступ для сервисного обслуживания – со стороны боковой панели.</li> </ul> </td> <td valign="top" width="50%"> <h3>Нагреватель</h3> <ul> <li>Установка <b>KOMFORT Roto EC LEHP</b> оборудована позисторным электрическим нагревателем, предназначенным для преднагрева уличного воздуха при низкой температуре.</li> <li>Использование преднагрева позволяет сократить частоту включения циклов размораживания теплового насоса, что увеличивает эксплуатационную эффективность установки.</li> <li>Нагреватель разделен на два активных элемента, что позволяет экономно расходовать электрическую энергию и обеспечивать при этом достаточную мощности нагрева.</li> </ul> <h3>Управление и автоматика</h3> <table cellpadding="1" cellspacing="1" data-bx-no-border="Y"> <tbody> <tr> <td> <ul> <li> Установки <b>KOMFORT Roto EC L(E)HP S17</b> комплектуются панелью управления th-Tune.</li> </ul> </td> <td> <img src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-S17.png" data-bx-orig-src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-S17.png"> </td> </tr> <tr> <td> <ul> <li> Установки <b>KOMFORT Roto EC L(E)HP S18</b> комплектуются панелью управления pGD1.</li> </ul> </td> <td> <img src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-S18.png" data-bx-orig-src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-S18.png"> </td> </tr> </tbody> </table> <br> <h3>Системы интеллектуального управления</h3> <ul> <li><b>Технология «Limit function»</b>: Автоматическое снижение расхода воздуха для обеспечения заданной пользователем температуры. Если установка при работе в режиме «Auto» или «Нагрев» на протяжении 20 минут не обеспечивает заданной пользователем температуры воздуха в помещении, происходит автоматическое снижение расхода воздуха (скорости вентиляторов). Возврат к установленному режиму работы вентиляторов происходит по достижению заданной температуры воздуха на притоке. При работе установки в режиме «Limit function» возможность изменения расхода воздуха блокируется.</li> <li><b>Технология «Warming-up»</b>: Защита от подачи в помещение холодного воздуха в режиме «Auto» или «Нагрев». Осуществляется за счет прогрева теплообменника теплового насоса в приточном канале установки при отключенном приточном вентиляторе. Режим «Warming-up» включается после режима «Размораживание», а также при первом пуске, если температура наружного воздуха ниже +10°С. По завершению режима «Warming-up» установка возвращается к рабочим режимам «Auto»или «Нагрев». </li> <li><b>Технология «Higher speed»</b>: Автоматическое увеличение расхода вытяжного воздуха при работе установки в режиме «Охлаждение» для защиты теплового насоса по давлению. После снижения давления скорость вытяжного вентилятора возвращается к ранее заданным значениям.</li> <li><b>Технология «Smart Safe»</b>: Автоматическая защита установки от работы за пределами эксплуатационных характеристик. Установка оборудована интеллектуальной системой защиты оборудования, которая обеспечивает безопасную и надежную работу оборудования в пределах допустимых температурных условий окружающей среды. В случае отклонения эксплуатационных условий от допустимых, установка может производить регулирование работы или отключение отдельных узлов и агрегатов во избежание выхода оборудования из строя.</li> <li><b>Технология «Heat Pump Protection»</b>: Автоматическая защита теплового насоса от аварий: <ul> <li>Защита от повышенного и пониженного давления. При выходе давления холодильного агента за рабочий диапазон, датчики давления подают сигнал контроллеру установки на отключение питания компрессора теплового насоса. Питание компрессора восстанавливается, если давление пришло в норму.</li> <li>Тепловая защита компрессора от перегрева. При превышении температуры корпуса компрессора выше допустимой, питание компрессора отключается. Питание восстанавливается, когда температура возвращается в рабочий диапазон.</li> <li>Технология «отложенный старт». Защита от циклической работы компрессора (блокируется слишком частое включение/выключение компрессора).</li> </ul> </li> <li><b>Технология «Serviceability»</b>: Благодаря реализованным конструктивным решениям обеспечен легкий доступ к узлам и деталям установки, простота обслуживания, замена расходных материалов и комплектующих и высокая ремонтопригодность изделия в целом.</li> <li><b>Технология «Fresh Air»</b>: Технология, обеспечивающая подачу в дом чистого воздуха. Установка оборудована фильтрами класса очистки G4. Установка отслеживает рабочий ресурс фильтров и напоминает о необходимости их замены.</li> <li><b>Технология «Ozone protection»</b>: В качестве рабочего вещества в тепловом насосе используется высокотехнологичный двухкомпонентный холодильный агент R410A не разрушающий озоновый слой.</li> <li><b>Технология «Save Energy»</b>: Комплекс инженерно-технических решений, направленный на снижение энергопотребления установки: <ul> <li>Позисторный электронагреватель для преднагрева с двумя активными элементами;</li> <li>Усиленная теплоизоляция приточной камеры;</li> <li>Встроенный высокоэффективный тепловой насос воздух-воздух;</li> <li>Регулируемая скорость вентиляторов;</li> <li>Автоматическое включение/выключение регенератора и теплового насоса;</li> <li>Не используется электронагреватель в режиме «Размораживание»;</li> <li>Intelligent Blauberg Software – программное обеспечение управления работой установки, позволяющее обеспечить оптимальные рабочие характеристики при низком энергопотреблении с учетом эксклюзивных алгоритмов управления.</li> </ul> </li> <li><b>Технология «Low noise»</b>: Комплекс инженерно-технических решений, направленный на снижение шума во время работы установки: <ul> <li>тепловой насос встроен в изолированный корпус установки;</li> <li>вентиляторы с регулируемой скоростью;</li> <li>малошумный ротационный компрессор.</li> </ul> </li> <li><b>Технология «Autorestart»</b>: Установка сохраняет заданный режим работы в случае перебоев с электроэнергией.</li> <li><b>Технология «Simple Use»</b>: Установка поставляется с завода как комплектное заводское изделие, готовое к эксплуатации. Затраты на монтаж и обслуживание сведены к минимуму. Не требует от пользователя особой квалификации, имеет простой, интуитивный интерфейс управления.</li> <li><b>Технология «CO₂ control»</b>: Поддержание уровня CO₂ в вентилируемом помещении не выше заданного пользователем значения. В случае превышения уровня CO₂ в объеме помещения, установка автоматически увеличивает кратность воздухообмена. Опция доступна только с внешним датчиком контроля CO₂ с выходным сигналом 0–10В (приобретается отдельно). </li> <li><b>Технология «RH control»</b>: Поддержание уровня относительной влажности в вентилируемом помещении не выше заданного пользователем значения. В случае превышения уровня относительной влажности, установка автоматически увеличивает кратность воздухообмена. Опция доступна только с панелью управления S17 (th-Tune) в специальном исполнении или с внешним датчиком контроля относительной влажности с выходным сигналом 0–10В (приобретается отдельно).</li> <li><b>Технология «Rapid access to set mode»</b>: Чем больше разница между температурой окружающей среды и установленной температурой, тем быстрее происходит активация работы теплового насоса.</li> <br> </ul> </td> </tr> <tr> <td valign="top" width="50%"> <p style="text-align: center;"> <img src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-heating-wiring.png" data-bx-orig-src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-heating-wiring.png"> </p> <p style="text-align: center;"> Работа в режиме вентиляции с регенерацией тепла<br> и нагревом воздуха </p> </td> <td valign="top" width="50%"> <p style="text-align: center;"> <img src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-emergency-recall.png" data-bx-orig-src="/upload/img/blauberg/KOMFORT-Roto-EC-L(E)HP-emergency-recall.png"> </p> <p style="text-align: center;"> Работа в режиме вентиляции с регенерацией тепла<br> и нагревом воздуха </p> </td> </tr> </tbody> </table>
