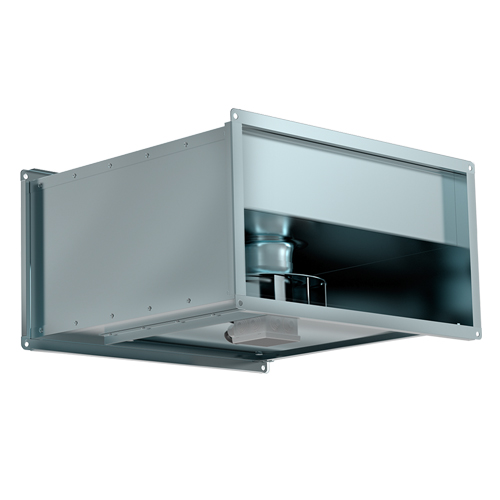

Вентилятор RFE-В 300×150-2 VIM
Вентилятор прямоугольный канальный RFE-В 300×150-2 VIM – модель семейства SHUFT RF-B. Эта полупромышленная линейка используется в приточных и вытяжных вентиляционных комплексах в зданиях бытового и промышленного назначения. Рабочий диапазон температур от -30 до +50°C.
Особенности моделей семейства:
- низкое энергопотребление;
- надёжные и долговечные мотор-колёса MES Ziehl-Abegg (Германия);
- простое управление производительностью;
- сервисная крышка с ручкой для техобслуживания.
Существует несколько модификаций моделей серии:
- VIM двигатель с внешним ротором;
- EC электронно-коммутируемый двигатель;
- S модели с большей производительностью;
- S EC – высокопроизводительные модели с электронно-коммутируемым двигателем.
Исполнение вентилятора в шумоизолированном корпусе с EC двигателем для помещений где высокие требования к уровню шума.
Особенности конструкции:
- корпус RFE-В 300×150-2 VIM изготовлен из оцинкованной стали;
- крыльчатка с загнутыми назад лопатками. Рабочее колесо напрессовано на вал. Узел целиком отбалансирован на заводе, это сводит вибрацию к нулю;
- электрические двигатели Ziehl-Abegg имеют повышенный ресурс. Защита двигателя IP54. Долговечные шарикоподшипники, установленные в двигателе, не требуют обслуживания;
- клеммная коробка расположена на корпусе;
- регулирование оборотов мотора встроенным триммером или по сигналу 0-10 В с опционного внешнего контролера. Это позволяет легко интегрировать вентилятор в автоматические системы управления.
Технические характеристики
|
Модель |
Макс. расход, м3/ч |
Макс. напор, Па |
Напряжение, В/ф/Гц |
Мощность, кВт | Рабочий ток, А |
Частота вращения, об/мин |
Температура перемещаемого воздуха |
Степень защиты |
| RFE-В 300×150-2 VIM | 527 | 950 | 230/1/50 | 0.067 | 0.29 | 2467 | -30 до +50 | IP44/54 |
| RFE-В 400×200-2М VIM | 880 | 950 | 230/1/50 | 0.105 | 0.46 | 2396 | -30 до +60 | IP44/54 |
| RFE-В 400×200-2 VIM | 1250 | 800 | 230/1/50 | 0.17 | 0.75 | 2458 | -30 до +70 | IP44/54 |
| RFE-В 500×250-2 VIM | 1455 | 800 | 230/1/50 | 0.237 | 1.03 | 2401 | -30 до +70 | IP44/54 |
| RFE-В 500×300-2 VIM | 1870 | 810 | 230/1/50 | 0.313 | 1.36 | 2225 | -30 до +45 | IP44/54 |
| RFD-В 500×300-2S VIM | 2300 | 840 | 400/3/50 | 0.88 | 0.5 | 2780 | -30 до +50 | IP44/54 |
| RFE-В 600×300-4 VIM | 3390 | 615 | 230/1/50 | 0.28 | 1.34 | 1370 | -20 до +60 | IP44/54 |
| RFD-В 600×300-4 VIM | 2260 | 1820 | 400/3/50 | 0.27 | 0.47 | 1310 | -20 до +60 | IP44/54 |
| RFE-В 600×350-4 VIM | 3300 | 1008 | 230/1/50 | 0.45 | 2.14 | 1280 | -20 до +60 | IP44/54 |
| RFD-В 600×350-4 VIM | 3315 | 1550 | 230/1/50 | 0.43 | 0.83 | 1340 | -20 до +55 | IP44/54 |
| RFE-В 700×400-4 VIM | 4370 | 845 | 230/1/50 | 0.62 | 2.85 | 1240 | -20 до +50 | IP44/54 |
| RFD-В 700×400-4 VIM | 4425 | 1280 | 400/3/50 | 0.6 | 1.28 | 1250 | -20 до +55 | IP44/54 |
| RFD-В 800×500-4 VIM | 7645 | 910 | 400/3/50 | 1.2 | 2.31 | 1330 | -20 до +50 | IP44/54 |
| RFD-В 800×500-4S VIM | 10600 | 1230 | 400/3/50 | 2.3 | 4.3 | 1330 | -20 до +55 | IP44/54 |
| RFD-В 900×500-4 VIM | 9500 | 1230 | 400/3/50 | 1.79 | 3.43 | 1180 | -20 до +50 | IP44/54 |
| RFD-В 900×500-4S VIM | 10600 | 910 | 400/3/50 | 2.35 | 4.96 | 1350 | -20 до +55 | IP44/54 |
| RFD-В 1000×500-4 VIM | 9500 | 1230 | 400/3/50 | 1.79 | 3.43 | 1180 | -20 до +50 | IP44/54 |
| RFD-В 1000×500-4S VIM | 18000 | 1080 | 400/3/50 | 3.9 | 6.6 | 1360 | -20 до +40 | IP44/54 |
| RFE-B EC 300×150 | 950 | 950 | 230/1/50 | 0,17 | 1,7 | 4000 | -30 до +60 | IP44/54 |
| RFE-B EC 400×200 | 950 | 950 | 230/1/50 | 0,17 | 1,75 | 4000 | -30 до +60 | IP44/54 |
| RFE-B EC 400×200-S | 1420 | 800 | 230/1/50 | 0,17 | 1,75 | 2860 | -30 до +60 | IP44/54 |
| RFE-B EC 500×250 | 1420 | 800 | 230/1/50 | 0,17 | 1,75 | 2860 | -30 до +60 | IP44/54 |
| RFE-B EC 500×300 | 1700 | 810 | 230/1/50 | 0,17 | 1,75 | 2480 | -30 до +60 | IP44/54 |
| RFE-B EC 500×300-S | 2480 | 840 | 230/1/50 | 0,5 | 2,5 | 2480 | -20 до +50 | IP44/54 |
| RFE-B EC 600×300 | 3510 | 615 | 230/1/50 | 0,5 | 2,5 | 2120 | -20 до +55 | IP44/54 |
| RFD-B EC 600×300 | 5750 | 1820 | 400/3/50 | 2,5 | 4 | 3640 | -20 до +50 | IP44/54 |
| RFE-B EC 600×350 | 1300 | 1008 | 400/3/50 | 1,3 | 5 | 2390 | -20 до +55 | IP44/54 |
| RFD-B EC 600×350 | 6980 | 1550 | 400/3/50 | 2,5 | 4 | 2970 | -20 до +50 | IP44/54 |
| RFE-B EC 700×400 | 6700 | 845 | 230/1/50 | 1,25 | 6,4 | 1950 | -20 до +55 | IP44/54 |
| RFD-B EC 700×400 | 9050 | 910 | 400/3/50 | 1,8 | 2,9 | 1800 | -20 до +50 | IP44/54 |
| RFD-B EC 800×500 | 9050 | 910 | 400/3/50 | 1,8 | 2,9 | 1800 | -20 до +55 | IP44/54 |
| RFD-B EC 800×500-S | 13050 | 1230 | 400/3/50 | 3,6 | 5,8 | 1860 | -20 до +50 | IP44/54 |
| RFD-B EC 900×500 | 9050 | 910 | 400/3/50 | 1,8 | 2,9 | 1800 | -20 до +55 | IP44/54 |
| RFD-B EC 900×500-S | 13050 | 1230 | 400/3/50 | 3,6 | 5,8 | 1860 | -20 до +50 | IP44/54 |
| RFD-B EC 1000×500 | 15200 | 1080 | 400/3/50 | 3,5 | 5,6 | 1550 | -20 до +45 | IP44/54 |
Габаритные размеры
| Модель | Размеры, мм | Вес, кг | ||||||
| W | W1 | W2 | H | H1 | H2 | L | ||
| RFE-В 300×150-2 VIM | 300 | 320 | 340 | 150 | 170 | 190 | 400 | 7 |
| RFE-В 400×200-2М VIM | 400 | 420 | 440 | 200 | 220 | 240 | 445 | 11 |
| RFE-В 400×200-2 VIM | 400 | 420 | 440 | 200 | 220 | 240 | 440 | 11 |
| RFE-В 500×250-2 VIM | 500 | 520 | 540 | 250 | 270 | 290 | 530 | 16 |
| RFE-В 500×300-2 VIM | 500 | 520 | 540 | 300 | 320 | 340 | 560 | 17 |
| RFD-В 500×300-2S VIM | 500 | 520 | 540 | 300 | 320 | 340 | 560 | 17 |
| RFE-В 600×300-4 VIM | 600 | 620 | 640 | 300 | 320 | 340 | 640 | 19 |
| RFD-В 600×300-4 VIM | 600 | 620 | 640 | 300 | 320 | 340 | 640 | 21 |
| RFE-В 600×350-4 VIM | 600 | 620 | 640 | 350 | 370 | 390 | 700 | 24 |
| RFD-В 600×350-4 VIM | 600 | 620 | 640 | 350 | 370 | 390 | 700 | 27 |
| RFE-В 700×400-4 VIM | 700 | 720 | 740 | 400 | 420 | 440 | 780 | 48 |
| RFD-В 700×400-4 VIM | 700 | 720 | 740 | 400 | 420 | 440 | 780 | 64 |
| RFD-В 800×500-4 VIM | 800 | 820 | 840 | 500 | 520 | 540 | 880 | 69 |
| RFD-В 800×500-4S VIM | 800 | 820 | 840 | 500 | 520 | 540 | 921 | 95 |
| RFD-В 900×500-4 VIM | 900 | 920 | 940 | 500 | 520 | 540 | 990 | 98 |
| RFD-В 900×500-4S VIM | 900 | 920 | 940 | 500 | 520 | 540 | 921 | 98 |
| RFD-В 1000×500-4 VIM | 1000 | 1020 | 1040 | 500 | 520 | 540 | 980 | 89 |
| RFD-В 1000×500-4S VIM | 1000 | 1020 | 1040 | 500 | 520 | 540 | 1026 | 119 |
| RFE-B EC 300×150 | 300 | 320 | 340 | 150 | 170 | 190 | 400 | 7 |
| RFE-B EC 400×200 | 400 | 420 | 440 | 200 | 220 | 240 | 445 | 11 |
| RFE-B EC 400×200-S | 400 | 420 | 440 | 200 | 220 | 240 | 445 | 11 |
| RFE-B EC 500×250 | 500 | 520 | 540 | 250 | 270 | 290 | 530 | 16 |
| RFE-B EC 500×300 | 500 | 520 | 540 | 300 | 320 | 340 | 530 | 16 |
| RFE-B EC 500×300-S | 500 | 520 | 540 | 300 | 320 | 340 | 560 | 17 |
| RFE-B EC 600×300 | 600 | 620 | 640 | 300 | 320 | 340 | 640 | 19 |
| RFD-B EC 600×300 | 600 | 620 | 640 | 300 | 320 | 340 | 640 | 21 |
| RFE-B EC 600×350 | 600 | 620 | 640 | 350 | 370 | 390 | 700 | 24 |
| RFD-B EC 600×350 | 600 | 620 | 640 | 350 | 370 | 390 | 700 | 27 |
| RFE-B EC 700×400 | 700 | 720 | 740 | 400 | 420 | 440 | 780 | 48 |
| RFD-B EC 700×400 | 700 | 720 | 740 | 400 | 420 | 440 | 780 | 64 |
| RFD-B EC 800×500 | 800 | 820 | 840 | 500 | 520 | 540 | 880 | 69 |
| RFD-B EC 800×500-S | 800 | 820 | 840 | 500 | 520 | 540 | 880 | 96 |
| RFD-B EC 900×500 | 900 | 920 | 940 | 500 | 520 | 540 | 980 | 89 |
| RFD-B EC 900×500-S | 900 | 920 | 940 | 500 | 520 | 540 | 980 | 105 |
| RFD-B EC 1000×500 | 1000 | 1020 | 1040 | 500 | 520 | 540 | 980 | 89 |
Аэродинамические характеристики
Для моделей модификации VIM:
Для моделей модификации EC:
Монтаж
Вентилятор RFE-В 300×150-2 VIM можно установить вертикально, горизонтально или под углом. Указатель на корпусе показывает направление движения воздуха. Монтаж осуществляется квалифицированным техническим персоналом. Необходимо предусмотреть возможность доступа к устройству для техобслуживания.
Вентилятор не нуждается в специальном обслуживании. Рекомендуется только чистка крыльчатки раз в полгода (грязная крыльчатка теряет баланс).
