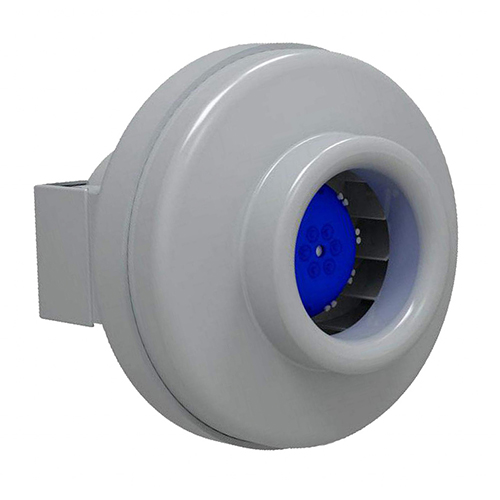

Канальный вентилятор SHUFT CFk 100 для круглых воздуховодов
Вентилятор SHUFT CFk 100
Центробежный вентилятор канального типа SHUFT CFk 100 устанавливается в вытяжках внутри жилых и нежилых строений. Данная модель предназначена для установки в круглых вентиляционных системах стандарта 100 мм. Рабочий диапазон температур от -20 до 70°C.
Преимущества:
- компактные размеры;
- малошумный корпус из композита;
- крыльчатка;
- надежность и долговечность.
Особенности конструкции:
- вентиляторы CFk 100 оборудованы высокоэффективными мотор-колесами;
- используемая технология работы с потоком воздуха (рассекатели-завихрители) улучшает напорные характеристики модели;
- модель изготовлена из легкого композиционного материала, обладающего звукопоглощающими и противоударными свойствами. Композит не подвержен коррозии. Разъемный корпус облегчает периодическую очистку крыльчатки;
- асинхронный (AC) электромотор снабжен термореле, которое обеспечивает повторный старт после перегрева. В двигателе установлены долговечные шарикоподшипники не требующие обслуживания. Узел не требует специального технического ухода.
- регулировка числа оборотов двигателя изменением напряжения с помощью тиристорных или автотрансформаторных регуляторов.
Существует две модификации вентилятора CFk 100 :
- CFk VIM - мотор-колеса от компании SHUFT (Дания), крыльчатка с назад загнутыми лопатками;
- CFk MAX - мотор-колеса от ведущего мирового производителя рабочих колёс для вентиляторов Ziehl-Abegg (Германия).
Технические характеристики
Модель | Макс. расход, м3/ч | Макс. напор, Па | Электропотребление, Вт | Макс.рабочий ток, А | Частота вращения, об/мин |
Уровень звуковой мощности ко входу/выходу/окружению, дБ(А) |
Температура перемещаемого воздуха, °С |
Номинал конденсатора, мКф |
CFk 100 | 260 | 345 | 70 | 0,29/0,55 | 2400 | 61/56/41 | -20…+70 | 2 |
Габаритные размеры
Модель | Размеры, мм | Вес, кг | ||
L | D | d | ||
CFk 100 | 215 | 251 | 99 | 2,5 |

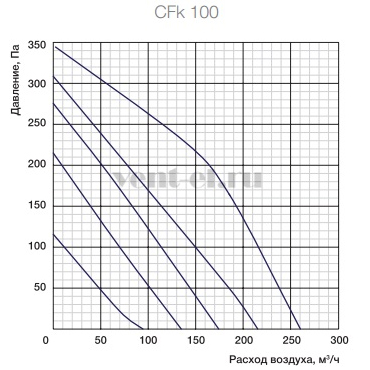

Аэродинамические характеристики
Монтаж
Вентилятор CFk 100 поставляется в комплекте, полностью подготовленный к установке и эксплуатации. Вентилятор можно ставить горизонтально или вертикально, направление движения воздуха видно на указателе расположенном на корпусе вентилятора. Монтаж осуществляется квалифицированным техническим персоналом.
Схема подключения
Модели MAX | Модели VIM |
