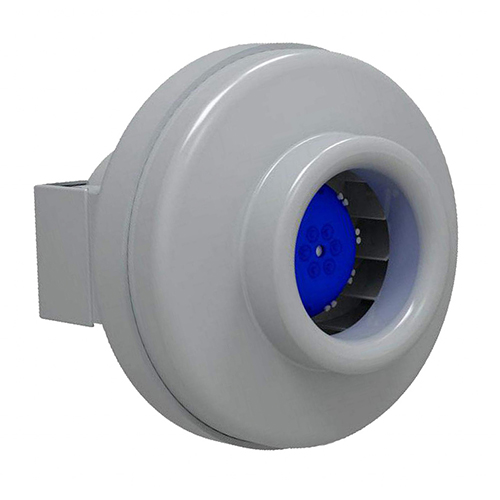

Канальный вентилятор SHUFT CFk 125 для круглых воздуховодов

Канальный вентилятор SHUFT CFk 125 для круглых воздуховодов

<h2>Вентилятор SHUFT CFk 125 </h2> <p>Центробежный вентилятор канального типа SHUFT CFk 125 устанавливается в вытяжках внутри жилых и нежилых строений. Данная модель предназначена для установки в круглых вентиляционных системах стандарта 125 мм. Рабочий диапазон температур от -30 до +60°C.</p> <h3>Преимущества:</h3> <ul> <li>компактные размеры;</li> <li>малошумный корпус из композита;</li> <li>крыльчатка;</li> <li>надежность и долговечность.</li> </ul> <h3>Расшифровка артикула</h3> <img alt="Расшифровка наименования канального вентилятора Shuft" src="/upload/img/shuft/shuft-new/CFk_VIM_MAX/CFk_VIM_rashifrovka.webp" title="Расшифровка наименования канального вентилятора Shuft"> <h3>Особенности конструкции: </h3> <ul> <li>вентиляторы CFk 125 оборудованы высокоэффективными мотор-колесами;</li> <li>используемая технология работы с потоком воздуха (рассекатели-завихрители) улучшает напорные характеристики модели;</li> <li>модель изготовлена из легкого композиционного материала, обладающего звукопоглощающими и противоударными свойствами. Композит не подвержен коррозии. Разъемный корпус облегчает периодическую очистку крыльчатки;</li> <li>асинхронный (AC) электромотор снабжен термореле, которое обеспечивает повторный старт после перегрева. В двигателе установлены долговечные шарикоподшипники не требующие обслуживания. Узел не требует специального технического ухода.</li> <li>регулировка числа оборотов двигателя изменением напряжения с помощью тиристорных или автотрансформаторных регуляторов.</li> </ul> <p>Существует две модификации вентилятора CFk 125:</p> <ul> <li>CFk VIM - мотор-колеса от компании SHUFT (Дания), крыльчатка с назад загнутыми лопатками;</li> <li>CFk MAX - мотор-колеса от ведущего мирового производителя рабочих колёс для вентиляторов Ziehl-Abegg (Германия).</li> </ul> <h3>Технические характеристики</h3><div class="table-team2-wrap"> <table class="table-team2"> <tbody> <tr> <td> Модель </td> <td> Макс. расход, м3/ч </td> <td> Макс. напор, Па </td> <td> Электропотребление, Вт </td> <td> Макс. рабочий ток, А </td> <td> Частота вращения, об/мин </td> <td> Уровень звуковой мощности ко входу/выходу/окружению, дБ(А) </td> <td> Температура перемещаемого воздуха, °С </td> <td> Номинал конденсатора, мКф </td> </tr> <tr> <td> SHUFT CFk 100 VIM </td> <td> 240 </td> <td> 330 </td> <td> 62 </td> <td> 0,27 </td> <td> 2340 </td> <td> 63/58/43 </td> <td> -30 до +60 </td> <td> 2 </td> </tr> <tr> <td> SHUFT CFk 100 MAX </td> <td> 260 </td> <td> 345 </td> <td> 70 </td> <td> 0,29 </td> <td> 2400 </td> <td> 61/56/41 </td> <td> -20 до +70 </td> <td> 2 </td> </tr> <tr> <td> <b><i>SHUFT CFk 125 VIM</i></b> </td> <td> 300 </td> <td> 340 </td> <td> 62 </td> <td> 0,27 </td> <td> 2340 </td> <td> 68/69/50 </td> <td> -30 до +60 </td> <td> 2 </td> </tr> <tr> <td> <b><i>SHUFT CFk 125 MAX</i></b> </td> <td> 385 </td> <td> 370 </td> <td> 70 </td> <td> 0,29 </td> <td> 2400 </td> <td> 66/65/50 </td> <td> -20 до +70 </td> <td> 2 </td> </tr> <tr> <td> SHUFT CFk 160 VIM </td> <td> 610 </td> <td> 400 </td> <td> 90 </td> <td> 0,4 </td> <td> 2500 </td> <td> 70/69/52 </td> <td> -30 до +60 </td> <td> 3 </td> </tr> <tr> <td> SHUFT CFk 160 MAX </td> <td> 810 </td> <td> 450 </td> <td> 100 </td> <td> 0,44 </td> <td> 2500 </td> <td> 69/67/51 </td> <td> -20 до +60 </td> <td> 2,5 </td> </tr> <tr> <td> SHUFT CFk 200 VIM </td> <td> 960 </td> <td> 540 </td> <td> 152 </td> <td> 0,69 </td> <td> 2640 </td> <td> 71/69/52 </td> <td> -30 до +60 </td> <td> 4 </td> </tr> <tr> <td> SHUFT CFk 200 MAX </td> <td> 970 </td> <td> 550 </td> <td> 160 </td> <td> 0,71 </td> <td> 2510 </td> <td> 68/68/51 </td> <td> -20 до +75 </td> <td> 4 </td> </tr> <tr> <td> SHUFT CFk 250 VIM </td> <td> 1100 </td> <td> 570 </td> <td> 165 </td> <td> 0,73 </td> <td> 2370 </td> <td> 72/69/52 </td> <td> -30 до +60 </td> <td> 3 </td> </tr> <tr> <td> SHUFT CFk 250 MAX </td> <td> 1200 </td> <td> 595 </td> <td> 220 </td> <td> 0,93 </td> <td> 2370 </td> <td> 69/68/48 </td> <td> -20 до +70 </td> <td> 6 </td> </tr> <tr> <td> SHUFT CFk 315 VIM </td> <td> 1700 </td> <td> 700 </td> <td> 220 </td> <td> 1 </td> <td> 2500 </td> <td> 73/70/54 </td> <td> -30 до +60 </td> <td> 6 </td> </tr> <tr> <td> SHUFT CFk 315 MAX </td> <td> 1750 </td> <td> 750 </td> <td> 290 </td> <td> 1,24 </td> <td> 2250 </td> <td> 69/69/51 </td> <td> -20 до +45 </td> <td> 8 </td> </tr> </tbody> </table> </div><h3>Габаритные размеры</h3> <img alt="Габаритные размеры вентилятора Shuft" src="/upload/img/shuft/shuft-new/CFk_VIM_MAX/CFk_gabarity.webp" title="Габаритные размеры вентилятора Shuft"><div class="table-team3-wrap"> <table class="table-team3"> <tbody> <tr> <td rowspan="2"> Модель </td> <td colspan="3"> Размеры, мм </td> <td rowspan="2"> Вес, кг </td> </tr> <tr><td>L</td><td>D</td><td>d</td><tr></tr><tr><td>CFk 125</td><td>220</td><td>251</td><td>124</td><td>2,4</td></tr></tbody> </table> </div><h3>Аэродинамические характеристики</h3> <img alt="Аэродинамические характеристики вентилятора Shuft" src="/upload/img/shuft/shuft-new/CFk_VIM_MAX/CFk_125.webp" title="Аэродинамические характеристики вентилятора Shuft"> <h3>Монтаж</h3> <p>Вентилятор CFk 125 поставляется в комплекте, полностью подготовленный к установке и эксплуатации. Вентилятор можно ставить горизонтально или вертикально, направление движения воздуха видно на указателе расположенном на корпусе вентилятора. Монтаж осуществляется квалифицированным техническим персоналом.</p> <h3>Схема подключения </h3> <div class="table-team2-wrap"> <table class="table-team2"> <tbody> <tr> <td> Модели MAX </td> <td> Модели VIM </td> </tr> <tr> <td>  <img width="445" src="/upload/img/shuft/cfk/skhema_MAX.png " height="309" title="Схема подключения вентилятора CFk 125" data-bx-orig-src="/upload/img/shuft/cfk/skhema_MAX.png "> </td> <td>  <img width="445" src="/upload/img/shuft/cfk/skhema_WIM.png" height="309" title="Схема подключения вентилятора CFk 125" data-bx-orig-src="/upload/img/shuft/cfk/skhema_WIM.png"> </td> </tr> </tbody> </table> </div>
