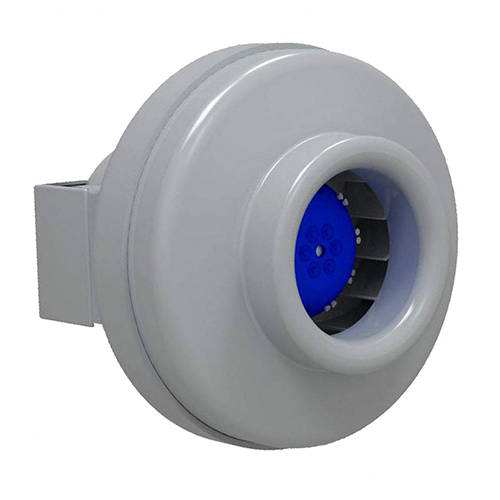

Канальный вентилятор SHUFT CFk 160 для круглых воздуховодов
Вентилятор SHUFT CFk 160
Центробежный вентилятор канального типа SHUFT CFk 160 устанавливается в вытяжках внутри жилых и нежилых строений. Данная модель предназначена для установки в круглых вентиляционных системах стандарта 160 мм. Рабочий диапазон температур от -20 до 60°C.
Преимущества:
- компактные размеры;
- малошумный корпус из композита;
- крыльчатка;
- надежность и долговечность.
Особенности конструкции:
- вентиляторы CFk 160 оборудованы высокоэффективными мотор-колесами;
- используемая технология работы с потоком воздуха (рассекатели-завихрители) улучшает напорные характеристики модели;
- модель изготовлена из легкого композиционного материала, обладающего звукопоглощающими и противоударными свойствами. Композит не подвержен коррозии. Разъемный корпус облегчает периодическую очистку крыльчатки;
- асинхронный (AC) электромотор снабжен термореле, которое обеспечивает повторный старт после перегрева. В двигателе установлены долговечные шарикоподшипники не требующие обслуживания. Узел не требует специального технического ухода.
- регулировка числа оборотов двигателя изменением напряжения с помощью тиристорных или автотрансформаторных регуляторов.
Существует две модификации вентилятора CFk 160 :
- CFk VIM - мотор-колеса от компании SHUFT (Дания), крыльчатка с назад загнутыми лопатками;
- CFk MAX - мотор-колеса от ведущего мирового производителя рабочих колёс для вентиляторов Ziehl-Abegg (Германия).
Технические характеристики
Модель | Макс. расход, м3/ч | Макс. напор, Па | Электропотребление, Вт | Макс.рабочий ток, А | Частота вращения, об/мин |
Уровень звуковой мощности ко входу/выходу/окружению, дБ(А) |
Температура перемещаемого воздуха, °С |
Номинал конденсатора, мКф |
CFk 160 | 810 | 450 | 100 | 0,44/0,83 | 2500 | 69/67/51 | -20…+60 | 2,5 |
Габаритные размеры
Модель | Размеры, мм | Вес, кг | ||
L | D | d | ||
CFk 160 | 225 | 229 | 159 | 4,4 |

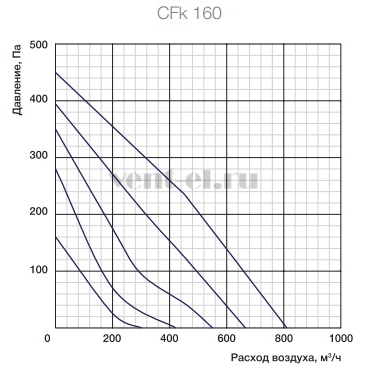

Аэродинамические характеристики
Монтаж
Вентилятор CFk 160 поставляется в комплекте, полностью подготовленный к установке и эксплуатации. Вентилятор можно ставить горизонтально или вертикально, направление движения воздуха видно на указателе расположенном на корпусе вентилятора. Монтаж осуществляется квалифицированным техническим персоналом.
Схема подключения
Модели MAX | Модели VIM |
