Канальный вентилятор SHUFT CFs 125S для круглых воздуховодов
Круглый канальный вентилятор CFs 125S
Вентилятор серии CFs, выпускаемый под брендом Shuft является одним из основных элементов канальных систем приточной и вытяжной вентиляции. Данную модель вентиляторов применяют в жилых комплексах, многоквартирных домах, офисных, коммерческих, производственных зданиях, складских терминалах и прочих помещениях.
Характерное отличие моделей серии CFs заключается в использовании специальных 5-ступенчатых трансформаторов, с помощью которых осуществляется регулировка режимов вращения за счет изменения напряжения. К каждому регулятору допускается подключение нескольких вентиляторов, главное, чтобы суммарная величина силы тока не превысила номинальное значение тока самого регулятора.
Для изготовления прочного и надежного корпуса CFs 125S применяется высококачественная холоднокатаная сталь. Коррозийную стойкость и привлекательный внешний вид изделия обеспечивает защитное покрытие.
Преимущества:
- прочный корпус с защитным покрытием;
- надежное, безотказное в работе мотор-колесо;
- стабильность работы электродвигателя, в том числе, при минусовых температурах (до -25°C);
- совместимость с другими элементами системы вентиляции.
Конструктивные особенности:
- тип электромотора – асинхронный, с внешним ротором и клеммной коробкой (класс IP44 и IP55, соответственно);
- работа электродвигателя с рабочим колесом статически и динамически сбалансированы в двух плоскостях;
- мотор-колесо от немецкого производителя Ziehl-Abegg;
- шарикоподшипники не нуждаются в дополнительном обслуживании, на всем протяжении эксплуатации устройства обеспечивает высокую эффективность и характеризуется длительным сроком службы;
- электродвигатель оснащен эффективной термозащитой с автоматическим перезапуском.
Технические характеристики
| Модель | Макс. расход, м3/ч | Макс. напор, Па | Электропотребление, Вт | Макс.рабочий ток, А | Частота вращения, об/мин |
Уровень звуковой мощности ко входу/ выходу/окружению, дБ(А) |
Температура перемещаемого воздуха, °С |
| CFs 100S | 271 | 304 | 70 | 0,29 | 2478 | 70/59/68 | -20...+70 |
| CFs 125S | 351 | 299 | 70 | 0,29 | 2420 | 68/67/59 | -20...+70 |
| CFs 160S | 747 | 379 | 100 | 0,44 | 2520 | 74/73/61 | -20...+60 |
| CFs 200S | 971 | 506 | 220 | 0,71 | 2541 | 74/73/58 | -20...+75 |
| CFs 250S | 962 | 493 | 260 | 0,93 | 2541 | 74/74/55 | -20...+70 |
| CFs 315S | 1644 | 700 | 290 | 1,24 | 2266 | 75/75/54 | -20...+45 |
Габаритные размеры
| Модель | Размеры, мм | Вес, кг | |||
| D | L | H | D1 | ||
| CFs 100S | 97 | 205 | 45 | 245 | 3 |
| CFs 125S | 122 | 210 | 45 | 245 | 3 |
| CFs 160S | 157 | 227 | 45 | 345 | 4 |
| CFs 200S | 197 | 227 | 45 | 345 | 4,7 |
| CFs 250S | 245 | 222 | 45 | 345 | 4,7 |
| CFs 315S | 315 | 260 | 45 | 406 | 6 |

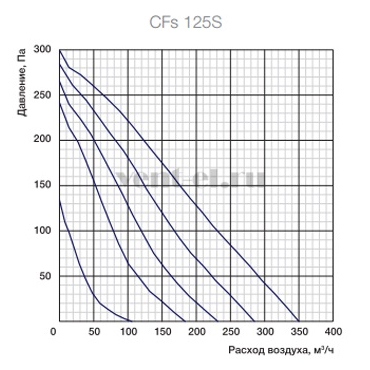

Аэродинамические характеристики
Особенности установки и эксплуатации
Модель CFs 125S с загнутыми назад лопатками поставляются готовые к подключению и эксплуатации. Допускается монтаж в шахте канального типа в разных положениях. Главное, чтобы была обеспечена синхронизация с направлением потоков воздуха. Для периодического технического обслуживания должен быть предусмотрен удобный доступ специалиста к корпусу устройства.
Схема подключения
