Канальный вентилятор SHUFT CFz 125 MAX для круглых воздуховодов
Канальный вентилятор CFz 125 MAX
Круглый канальный вентилятор CFz 125 MAX предназначен для использования в системах вентиляции в помещениях различного назначения. Серия CFz MAX от компании SHUFT K.S. (Дания). Рабочий диапазон температур от -30°C до 60°C позволяет использовать модель как внутри помещений, так и на улице.
Преимущества моделей линейки:
- компактные размеры;
- энергоэффективность;
- большой ресурс работы;
- противоударный стальной корпус;
- надежность.
Модели различаются мощностью двигателя и размером посадочного отверстия.
Вентилятор CFz 125 MAX используется в приточной и вытяжной вентиляции. Он устанавливается как внутри, так и снаружи жилых и промышленных зданий и пригоден для эксплуатации в помещениях с высоким уровнем влажности.
Особенности конструкции:
- рабочее колесо имеет особую форму. Это обеспечивает модели увеличенный напор воздуха и низкий уровень шума (47 дБ);
- разъемный звукопоглощающий корпус изготовлен с применением передовой технологии ротационной вытяжки. Оцинкованная сталь с порошковым покрытием хорошо сопротивляется коррозии;
- энергоэффективный EC (электронно-коммутируемый) двигатель Ziehl-Abegg с внешним ротором имеет ресурс до 40000 часов и высокий уровень защиты IP54. Технология EC обеспечивает низкое потребление электроэнергии и легкость регулировки оборотов;
- производительность вентилятора плавно регулируется интегрированным триммером или внешним устройством управления по сигналу 0 -10 В (приобретается дополнительно);
- клеммная коробка для подключения к сети 220 В имеет защиту IP55 и расположена снаружи корпуса.
Технические характеристики
| Модель | Макс. расход, м3/ч | Макс. напор, Па | Электропотребление, Вт | Макс.рабочий ток, А | Частота вращения, об/мин |
| CFz 100 MAX | 740 | 560 | 90 | 0,9 | 3570 |
| CFz 125 MAX | 760 | 610 | 90 | 0,9 | 3240 |
| CFz 160 MAX | 1320 | 740 | 170 | 1,7 | 3280 |
| CFz 200 MAX | 1410 | 780 | 170 | 1,75 | 2860 |
| CFz 250 MAX | 1600 | 790 | 170 | 1,65 | 2520 |
Габаритные размеры
| Модель | Размеры, мм | Вес, кг | |||
| D | L | H | D1 | ||
| CFz 100 | 97 | 205 | 45 | 245 | 3,1 |
| CFz 125 | 122 | 210 | 45 | 245 | 3,2 |
| CFz 160 | 157 | 227 | 45 | 345 | 4,2 |
| CFz 200 | 197 | 227 | 45 | 345 | 4,5 |
| CFz 250 | 245 | 222 | 45 | 345 | 4,8 |

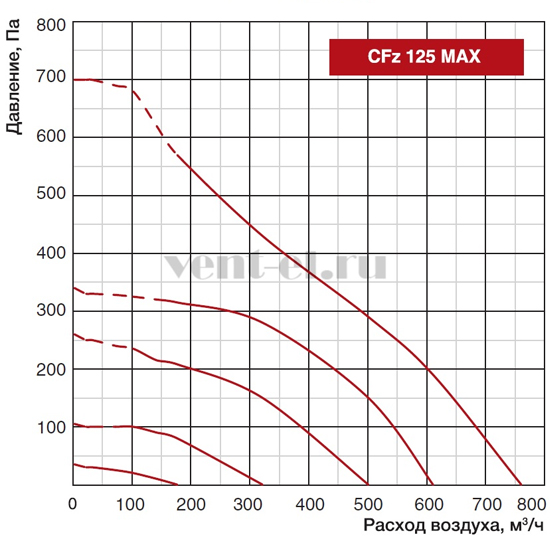

Аэродинамические характеристики
Монтаж
Вентилятор можно ставить горизонтально или вертикально. Данная модель предназначена для установки в вентиляционных системах стандартного диаметра 100 мм. Монтаж осуществляется квалифицированным техническим персоналом.
