Канальный вентилятор SHUFT TUBE 160 XL для круглых воздуховодов
Канальный вентилятор TUBE 160 XL
Вентилятор серии TUBE выпускаемый инновационной фирмой Shuft – это современное, надежное и высокоэффективное оборудование. Сфера применения: круглые канальные коммуникации приточной и вытяжной системы отвода/подачи воздуха. Такие коммуникации являются неизменной частью жилых и общественных зданий, офисных, торговых центров, предприятий и складских зданий.
Малоразмерный и высокопроизводительный канальный вентилятор оснащен коррозийностойким стальным оцинкованным корпусом, изготовленным по технологии ротационной вытяжки. Непосредственно на роторе электродвигателя методом напрессовки зафиксировано рабочее колесо. Для достижения высоких эксплуатационных параметров в конструкции вентилятора обеспечены:
- синхронизация электродвигателя и вала в статическом и динамическом положении;
- мотор-колёса с назад загнутыми лопатками;
- регулировка скоростных параметров вращения с помощью тиристорных или автотрансформаторных регуляторов;
- встроенные подшипники не нуждаются в проведении технического обслуживания.
Особенности эксплуатации
TUBE 160 XL поставляется в комплекте, полностью подготовленный к установке и немедленной эксплуатации. Чтобы обеспечить длительную и эффективную эксплуатации электроприбора канальный вентилятор должен монтировать специалист. Установка корпуса предусматривается внутри помещения. Если монтаж выполняется снаружи, то должна быть обеспечена защита от внешнего негативного воздействия (механической нагрузки). Сам вентилятор допускается устанавливать в любом положении, с учетом направления воздушного потока.
Преимущества
- встроенное термореле защищает электродвигатель от перегрева;
- корпус легкий, но прочный;
- безотказный в работе двигатель;
- применение подшипников, не требующих обслуживания, повышает эффективность работы.
Технические характеристики
| Модель | Макс. расход, м3/ч | Макс. напор, Па | Электропотребление, Вт | Макс.рабочий ток, А | Частота вращения, об/мин |
| TUBE 100 XL | 250 | 380 | 59 | 0,26 | 2380 |
| TUBE 125 XL | 360 | 340 | 59 | 0,26 | 2380 |
| TUBE 160 XL | 700 | 400 | 85 | 0,37 | 2500 |
| TUBE 200 XL | 1190 | 600 | 148 | 0,67 | 2640 |
| TUBE 250 XL | 1300 | 640 | 154 | 0,67 | 2440 |
| TUBE 315 XL | 1700 | 700 | 200 | 0,9 | 2500 |
Габаритные размеры
| Модель | Размеры, мм | Вес, кг | |||
| D | L | H | D1 | ||
| TUBE 100 XL | 100 | 200 | 45 | 237 | 2,8 |
| TUBE 125 XL | 125 | 202 | 45 | 237 | 2,9 |
| TUBE 160 XL | 160 | 203 | 45 | 278 | 3,1 |
| TUBE 200 XL | 200 | 240 | 45 | 333 | 4,8 |
| TUBE 250 XL | 250 | 210 | 45 | 333 | 5,4 |
| TUBE 315 XL | 315 | 297 | 45 | 402 | 6,7 |

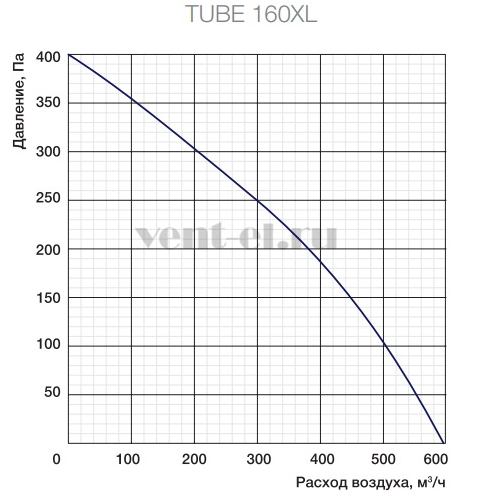

Аэродинамические характеристики
Ограничения
Продукция Shuft характеризуется высокой надежностью, производительностью, безотказностью в работе. Но для обеспечения длительной, безупречной эксплуатации, эффективной работы приточной и вытяжной системы, вентиляторы TUBE 160 XL не должны применяться в помещениях, где осуществляется отвод воздуха содержащего «тяжелые» взвешенные частицы или с содержанием пожароопасных веществ. Также не рекомендуется монтировать вентилятор в помещениях повышенной взрывопожароопасностью.
