Осевой вентилятор ВО 12-300-3,15

Осевой вентилятор ВО 12-300-3,15

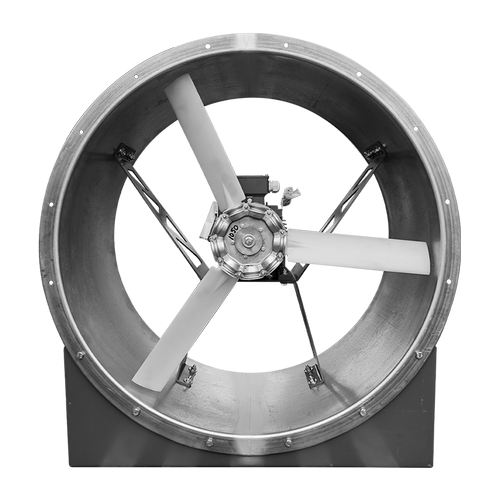

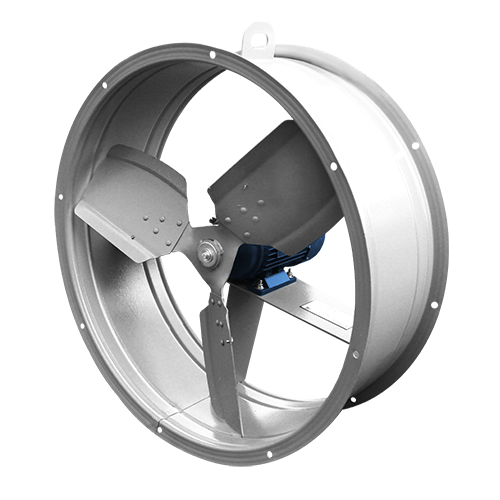

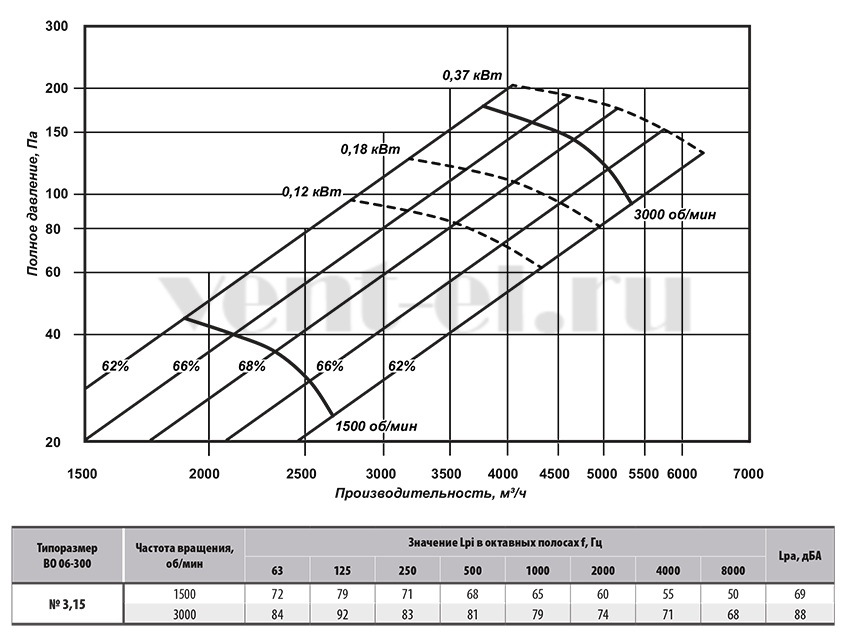

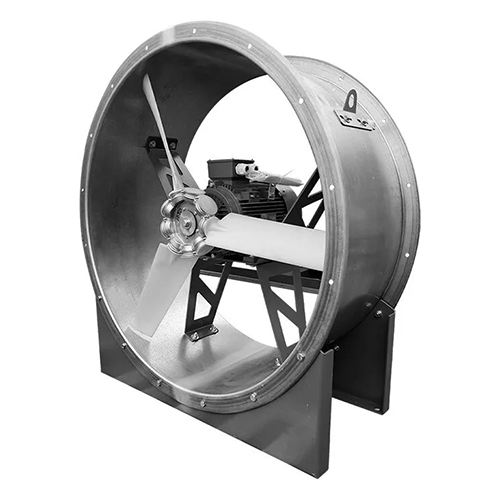

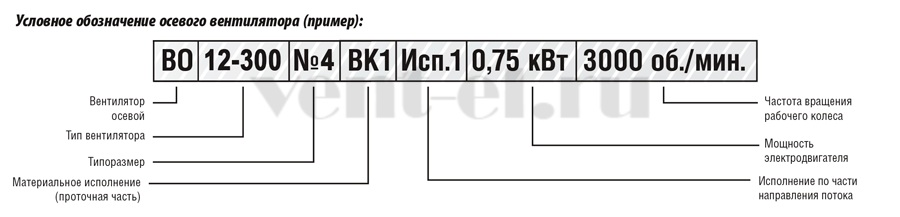

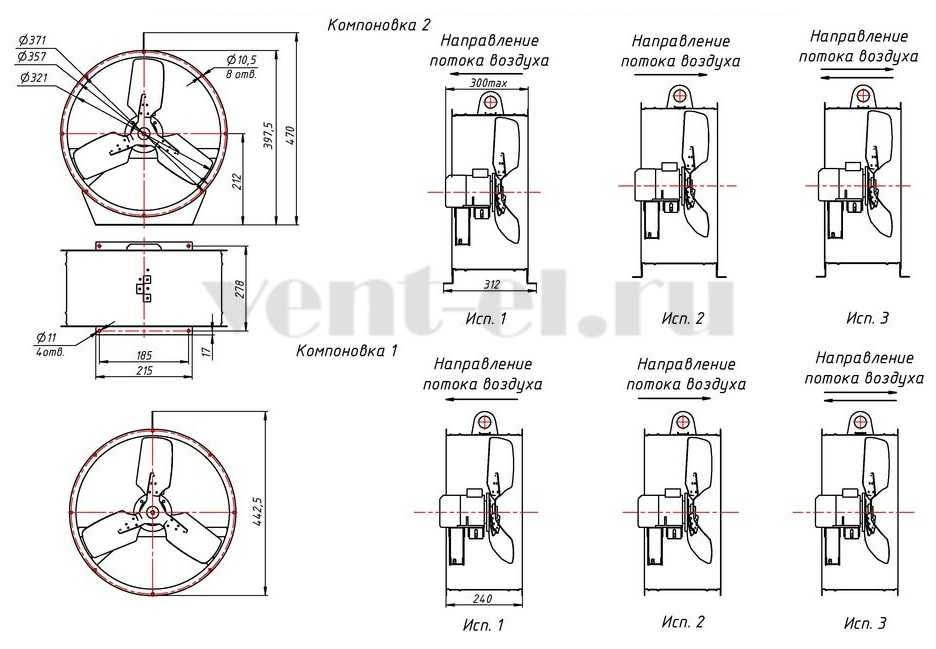

<h2>Описание вентилятора ВО 12-300-3,15</h2> <p> Осевой вентилятор ВО 12-300-3,15 работает по схеме одностороннего всасывания: рабочая среда поступает к колесу с одной стороны и проходит через корпус вдоль оси вращения. Серия относится к оборудованию низкого давления, при этом ее отличает высокий для данного класса напор воздуха. Являются аналогами серии ВО 06-300. </p> <p> Ключевая аэродинамическая характеристика ВО 12-300 — коэффициент давления 0,12 по ГОСТ 11442-90. Вентилятор состоит из цилиндрического корпуса, рамы, асинхронного электродвигателя и рабочего колеса, закрепленного непосредственно на валу. Рабочее колесо оснащено 3 серповидными лопатками, которые направляют воздух вдоль оси вращения. Промышленный осевой вентилятор ВО 12-300-3,15 имеет прямой привод, поэтому вращение передается рабочему колесу непосредственно от вала двигателя. </p> <div class="table-team3-wrap"> <table class="table-team3"> <tbody> <tr> <td> Исполнение </td> <td> Материалы и защитное покрытие </td> <td> Условия работы </td> </tr> <tr> <td> Общепромышленное </td> <td> Углеродистая сталь Ст3, порошковая окраска </td> <td> Помещения со стандартным микроклиматом </td> </tr> <tr> <td> Коррозионностойкое </td> <td> AISI 304/430, цинк-алюминиевое покрытие </td> <td> Влажные среды и зоны с коррозионной нагрузкой </td> </tr> <tr> <td> Взрывозащищенное </td> <td> Разнородные металлы, алюминиевый сплав, латунные кольца </td> <td> Нефтехимические производства, элеваторные комплексы </td> </tr> </tbody> </table> </div> <h3>Область применения</h3> <ul> <li>Приточные и вытяжные системы вентиляции производственных и общественных зданий.</li> <li>Системы воздушного отопления производственных и гражданских объектов.</li> <li>Технологические вытяжные линии промышленного назначения.</li> <li>Стационарные воздуховодные сети с расчетным режимом работы осевого вентилятора.</li> <li>Общеобменные сети производственных помещений с промышленным вентилятором в составе.</li> </ul> <h3>Расшифровка маркировки</h3> <img alt="Расшифровка наименования ВО 12-300" src="/upload/img/zvd-vo-06-300/shifr/vo_12-300_shifr.webp" title="Расшифровка наименования ВО 12-300"> <h3>Технические характеристики ВО 12-300-3,15</h3> <div class="table-team3-wrap"> <table class="table-team3"> <tbody> <tr> <td> Габ. ЭД </td> <td> Мощность ЭД, кВт </td> <td> Частота вращения ЭД, об/мин </td> <td> Производительность, тыс. м³/ч </td> <td> Давление, Па </td> <td> Масса, кг </td> </tr> <tr> <td> — </td> <td> 0,12 </td> <td> 1500 </td> <td> — </td> <td> — </td> <td> — </td> </tr> <tr> <td> 56B4 </td> <td> 0,18 </td> <td> 1500 </td> <td> 1,8-2,7 </td> <td> 20 </td> <td> 12 </td> </tr> <tr> <td> — </td> <td> 0,25 </td> <td> 1500 </td> <td> — </td> <td> — </td> <td> — </td> </tr> <tr> <td> — </td> <td> 0,37 </td> <td> 1500 </td> <td> — </td> <td> — </td> <td> — </td> </tr> <tr> <td> 63А2 </td> <td> 0,37 </td> <td> 3000 </td> <td> 3,7-5,3 </td> <td> 90 </td> <td> 12 </td> </tr> <tr> <td> — </td> <td> 0,55 </td> <td> 3000 </td> <td> — </td> <td> — </td> <td> — </td> </tr> <tr> <td> — </td> <td> 0,75 </td> <td> 3000 </td> <td> — </td> <td> — </td> <td> — </td> </tr> </tbody> </table> </div> <p> ВО 12-300-3,15 изготавливают по ТУ 28.25.20-006-55528260-2021 и ТУ 28.25.20-003-55528260-2021. Для типоразмера предусмотрены две компоновки: первая выполняется без опорных ног, вторая комплектуется опорами для установки на основание. Выпускают общепромышленное исполнение из углеродистой стали, коррозионностойкое из нержавеющей стали и взрывозащищенное исполнение для специальных условий эксплуатации. </p> <h3>Габаритные и присоединительные размеры</h3> <img alt="Габаритные размеры вентилятора осевого ВО 12-300-3,15" src="/upload/img/zvd-vo-06-300/gab/vo_06-300_3-15_gab.webp" title="Габаритные размеры вентилятора осевого ВО 12-300-3,15"> <h3>Аэродинамические и акустические характеристики</h3> <img alt="График производительности и шумовые параметры промышленного вентилятора ВО 12-300-3,15" src="/upload/img/zvd-vo-06-300/aero/vo_06-300_3-15_aero.webp" title="График производительности и шумовые параметры промышленного вентилятора ВО 12-300-3,15"> <h3>Особенности эксплуатации</h3> <ul> <li>Через проточную часть перемещают нелипкие газовоздушные среды температурой от -40 до +40 °C с содержанием твердых частиц до 100 мг/м3. Волокнистые включения исключены</li> <li>Исполнения У2 и У3 рассчитаны на умеренный климат с температурой от -40 до +40 °C</li> <li>Для холодных районов предусмотрены УХЛ2, УХЛ3, ХЛ2 и ХЛ3 с диапазоном от -60 до +40 °C</li> <li>В тропическом климате применяют Т2 и Т3 при температуре внешней среды от -10 до +45 °C</li> <li>Категории У1, УХЛ1 и ХЛ1 подходят для работы под открытым небом. Электродвигатель закрывают навесом от осадков и прямого солнечного излучения</li> <li>Климатическое исполнение и категорию размещения определяют по ГОСТ 15150-69</li> </ul> <h3>Монтаж</h3> <ul> <li>До установки проверяют свободное вращение рабочего колеса и равномерность радиального зазора между лопатками и корпусом.</li> <li>Раму закрепляют анкерами на жестком горизонтальном основании без перекоса агрегата.</li> <li>Фланцы совмещают соосно, соединение с воздуховодами выполняют через гибкие вставки без натяжения.</li> <li>Корпус и электродвигатель подключают к защитному контуру заземления до первого пуска.</li> </ul>
