Осевой вентилятор ВО 13-284-20

Осевой вентилятор ВО 13-284-20

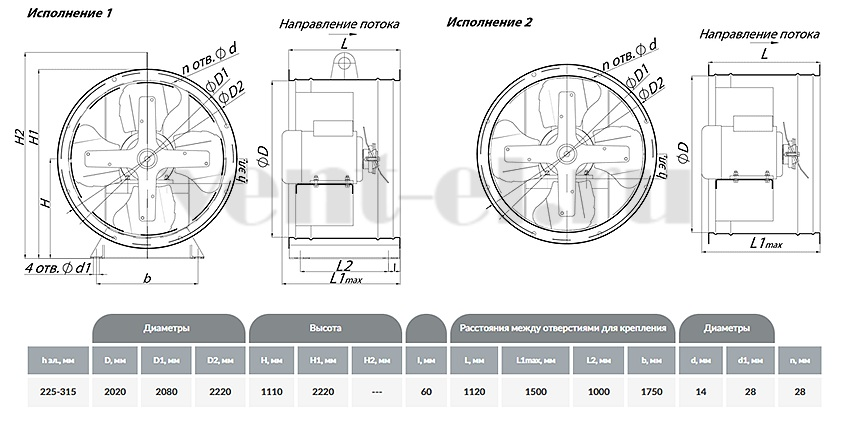

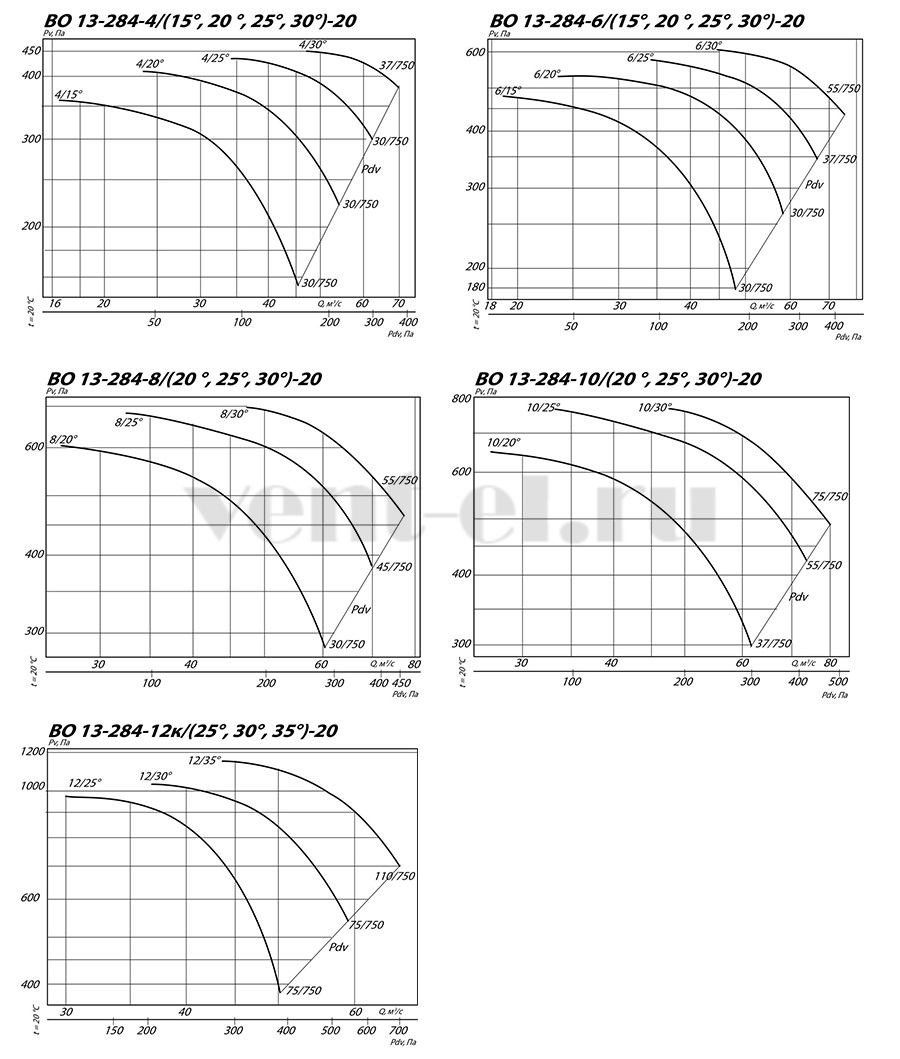

<h2>Описание вентилятора ВО 13-284-20</h2> <p> Вентилятор осевой ВО 13-284-20 формирует поток вдоль оси колеса и работает в сетях с небольшим аэродинамическим сопротивлением. Вентилятор относится к оборудованию низкого давления. Воздух поступает к крыльчатке с одной стороны, поэтому схема соответствует принципу одностороннего всасывания. Осевой поток проходит через цилиндрический корпус без разворота. Диаметр рабочего колеса составляет 2000 мм. Через агрегат не прокачивают газ со взрывоопасными компонентами, смолистыми загрязнениями и волокнами, склонными к налипанию и наматыванию на вращающиеся детали. </p> <h3>Область применения</h3> <ul> <li>Агрегат включают в приточные и вытяжные системы вентиляции производственных и гражданских объектов.</li> <li>Оборудование встраивают в воздушные каналы кондиционирования и отопления.</li> <li>В приточные противодымные контуры агрегат подает воздух и создает подпор.</li> <li>На объектах категорий А и Б оборудование не эксплуатируют.</li> <li>Место монтажа выбирают за пределами вентилируемых помещений и участков длительного нахождения персонала.</li> </ul> <h3>Конструктивные особенности</h3> <ul> <li>Цилиндрическая стальная обечайка образует проточную часть корпуса.</li> <li>Жесткая металлическая рама фиксирует агрегат и снижает вибрационные смещения.</li> <li>Рабочее колесо комплектуют регулируемыми лопатками. Их число и установочный угол задают аэродинамический режим.</li> <li>Асинхронный электродвигатель вращает рабочее колесо напрямую.</li> <li>Для стандартных условий применяют углеродистую сталь. Коррозионностойкое исполнение К1 выполняют из AISI 321. Взрывозащищенную коррозионностойкую версию изготавливают из AISI 321.</li> </ul> <h2>Технические характеристики осевого вентилятора ВО 13-284-20</h2> <p> Производительность, создаваемый напор, энергопотребление привода и число оборотов рабочего колеса зависят от исполнения, количества лопаток и угла их установки. Исполнение 121 комплектуют длинными лопатками, в К06 применяют короткий профиль. Рост угла увеличивает аэродинамическую нагрузку, расход, напор и мощность привода. </p> <details> <summary>Исполнение 121</summary> <div class="table-team3-wrap"> <table class="table-team3"> <tbody> <tr> <td> Исполнение 121 </td> <td> Типоразмер двигателя </td> <td> Установочная мощность, кВт </td> <td> Частота вращения РК, об/мин </td> <td> Производительность, м³/ч </td> <td> Полное давление, Па </td> <td> Масса, кг </td> </tr> <tr> <td> 4/15°-20 </td> <td> 225М8 </td> <td> 30 </td> <td> 750 </td> <td> 996-2730 </td> <td> 360-155 </td> <td> 1270 </td> </tr> <tr> <td> 4/20°-20 </td> <td> 225М8 </td> <td> 30 </td> <td> 750 </td> <td> 1422-3228 </td> <td> 410-225 </td> <td> 1270 </td> </tr> <tr> <td> 4/25°-20 </td> <td> 225М8 </td> <td> 30 </td> <td> 750 </td> <td> 2058-3720 </td> <td> 430-300 </td> <td> 1270 </td> </tr> <tr> <td> 4/30°-20 </td> <td> 250S8 </td> <td> 37 </td> <td> 750 </td> <td> 2838-4164 </td> <td> 450-380 </td> <td> 1400 </td> </tr> <tr> <td> 6/15°-20 </td> <td> 225М8 </td> <td> 30 </td> <td> 750 </td> <td> 1140-2886 </td> <td> 475-180 </td> <td> 1270 </td> </tr> <tr> <td> 6/20°-20 </td> <td> 225М8 </td> <td> 30 </td> <td> 750 </td> <td> 1422-3480 </td> <td> 530-265 </td> <td> 1270 </td> </tr> <tr> <td> 6/25°-20 </td> <td> 250S8 </td> <td> 37 </td> <td> 750 </td> <td> 2058-3978 </td> <td> 570-350 </td> <td> 1400 </td> </tr> <tr> <td> 6/30°-20 </td> <td> 280S8 </td> <td> 55 </td> <td> 750 </td> <td> 2700-4464 </td> <td> 605-435 </td> <td> 1700 </td> </tr> <tr> <td> 8/20°-20 </td> <td> 225М8 </td> <td> 30 </td> <td> 750 </td> <td> 1608-3624 </td> <td> 600-285 </td> <td> 1270 </td> </tr> <tr> <td> 8/25°-20 </td> <td> 250М8 </td> <td> 45 </td> <td> 750 </td> <td> 1962-4236 </td> <td> 680-390 </td> <td> 1450 </td> </tr> <tr> <td> 8/30°-20 </td> <td> 280S8 </td> <td> 55 </td> <td> 750 </td> <td> 2856-4620 </td> <td> 690-465 </td> <td> 1700 </td> </tr> <tr> <td> 10/20°-20 </td> <td> 250S8 </td> <td> 37 </td> <td> 750 </td> <td> 1632-3708 </td> <td> 650-305 </td> <td> 1400 </td> </tr> <tr> <td> 10/25°-20 </td> <td> 280S8 </td> <td> 55 </td> <td> 750 </td> <td> 2004-4446 </td> <td> 770-420 </td> <td> 1700 </td> </tr> <tr> <td> 10/30°-20 </td> <td> 280М8 </td> <td> 75 </td> <td> 750 </td> <td> 2868-4752 </td> <td> 770-490 </td> <td> 1750 </td> </tr> </tbody> </table> </div> </details> <details> <summary>Исполнение К06 - короткие лопатки</summary> <div class="table-team3-wrap"> <table class="table-team3"> <tbody> <tr> <td> Исполнение К06 </td> <td> Типоразмер двигателя </td> <td> Установочная мощность, кВт </td> <td> Частота вращения РК, об/мин </td> <td> Производительность, м³/ч </td> <td> Полное давление, Па </td> <td> Масса, кг </td> </tr> <tr> <td> 12к/25°-20 </td> <td> 280М8 </td> <td> 75 </td> <td> 750 </td> <td> 1800-3000 </td> <td> 970-390 </td> <td> 1750 </td> </tr> <tr> <td> 12к/30°-20 </td> <td> 280М8 </td> <td> 75 </td> <td> 750 </td> <td> 2220-3600 </td> <td> 1030-515 </td> <td> 1750 </td> </tr> <tr> <td> 12к/35°-20 </td> <td> 315М8 </td> <td> 110 </td> <td> 750 </td> <td> 2640-4020 </td> <td> 1155-710 </td> <td> 2020 </td> </tr> </tbody> </table> </div> </details> <p> Серию выпускают по требованиям ТУ 4861-002-85589750-2008. Число лопаток и угол их установки фиксируют в спецификации изделия. </p> <p> *Пример обозначения: 4/30° — ВО с четырьмя лопатками, установленными под углом 30° </p> <h3>Габаритные и присоединительные размеры ВО 13-284-20</h3> <img alt="Габаритные размеры вентилятора осевого ВО 13-284-20" src="/upload/img/vo-13-284/gab/vo_13-284_20_gab.webp" title="Габаритные размеры вентилятора осевого ВО 13-284-20"> <h3>Особенности эксплуатации</h3> <p> Виброскорость от внешних источников ограничена 2 мм/с: превышение ускоряет износ подшипников и ослабляет крепеж. Для районов У и Т по ГОСТ 15150-69 диапазон составляет −40…+40 °C, для тропического исполнения верхняя граница достигает +45 °C; влажность — до 80%. Категории размещения 2 и 3 применяют, для категории 1 двигатель защищают от осадков и солнечного излучения. </p> <h3>Акустические параметры</h3> <div class="table-team3-wrap"> <table class="table-team3"> <tbody> <tr> <td> </td> <td colspan="7"> Значение Lpi в октавных полосах f, Гц </td> <td>   </td> </tr> <tr> <td> Частота вращения, об/мин </td> <td> 125 </td> <td> 250 </td> <td> 500 </td> <td> 1000 </td> <td> 2000 </td> <td> 4000 </td> <td> 8000 </td> <td> Lpa, дБА </td> </tr> <tr> <td> 750 </td> <td> 104 </td> <td> 111 </td> <td> 113 </td> <td> 109 </td> <td> 102 </td> <td> 98 </td> <td> 88 </td> <td> 111 </td> </tr> </tbody> </table> </div> <h3>Аэродинамические характеристики</h3> <img alt="График производительности промышленного вентилятора ВО 13-284-20" src="/upload/img/vo-13-284/aero/vo_13-284_20_aero.webp" title="График производительности промышленного вентилятора ВО 13-284-20">
