Описание промышленных осевых вентиляторов ВОЭ-5-5
Осевой вентилятор – это устройство, которое перемещает воздух по направлению вдоль оси рабочего колеса с консольными лопастями и приводится в движение электрическим приводом.
Сфера применения осевых вентиляторов
Осевые вентиляторы используются в бытовых и промышленных системах вентиляции, а именно:
- Воздуховоды;
- Окна, стены;
- Системы приточного типа;
- Системы противодымной вентиляции;
- Обдув электрооборудования и его охлаждения.
Промышленный осевой вентилятор ВОЭ-5-5 устанавливается в административных зданиях, складах с разными видами продукции, в помещениях с повышенным пожарным риском и уровня загрязнения дымом или различными газовыми примесями.
Технические характеристики вентилятора ВОЭ-5-5
| Характеристики электродвигателя | Характеристики вентилятора приρ = 1.2 кг/м3 | Масса вентилятора, кг | ||||||
|
Скорость вращения, об/мин. |
Номинальная мощность, кВт |
Номинальный ток при 380В (50 Гц), А |
Тип электро-двигателя |
Производитель- ность Q min, тыс. м3/ч |
Производитель- ность Q max, тыс. м3/ч |
Полное давление Pv min, Па | Полное давление Pv maх, Па | |
| 3000 | 7,5 | 14,9 | 112М2 | 0,8 | 4,75 | 400 | 2100 | 150 |
Осевые вентиляторы характеризуются высокой производительностью, но при этом экономичностью. Благодаря особой конфигурации лопастей, осевые вентиляторы имеют низкое аэродинамическое сопротивление и способны подать большой объем свежего воздуха в короткий промежуток времени.
Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие воздушного фильтра гарантирует идеальную работу всей вентиляционной системы, и что самое главное — сохраняет здоровье людей.
Модификаций осевых вентиляторов много, они отличаются мощностными характеристиками, формами и размерами. Они малошумны и имеют высокое КПД. Температура среды эксплуатации осевых вентиляторов – до 60 °C. Ограничение по содержанию твердых примесей без включения липких или волокнистых материалов – до 100 мг/м3.
Зависимо от условий эксплуатации осевой вентилятор можно дополнительно оснастить регулятором мощности, взрывозащищенным мотором и прочими агрегатам.
Габаритные размеры

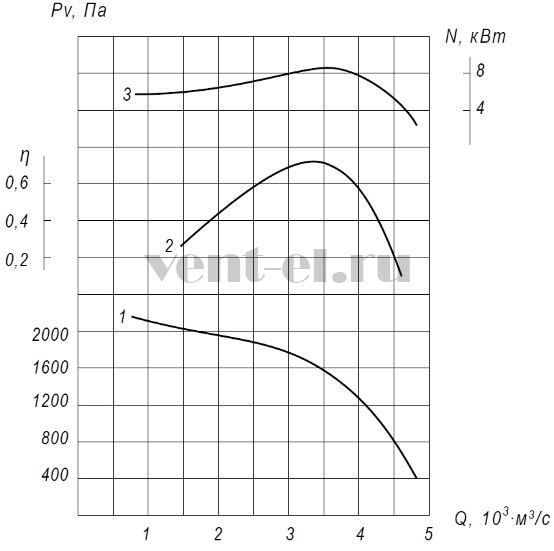

Аэродинамические характеристики
Акустические характеристики осевого вентилятора ВОЭ-5-5
| Скорость вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 3000 | 88 | 101 | 110 | 109 | 108 | 101 | 96 | 88 | 114 |
