Радиальный вентилятор ВР 280-46-12,5 схема 5 купить в Санкт-Петербурге

Описание товара Характеристики Отзывы покупателей

Описание радиальных вентиляторов среднего давления ВР 280-46-12,5 схема 5

Компания Вент-Эл предлагает к реализации радиальные вентиляторы среднего давления, отвечающие национальным и международным стандартам, такие вентиляторы устанавливаются в системах вентиляции, кондиционирования и отопления в помещениях разного назначения. Подходят для сетей с сопротивлением до 3000 Па. Радиальные вентиляторы являются устройствами для перемещения воздуха в вентиляционных системах. Они состоят из рабочего колеса с лопастями, которые направляют воздушный поток в вентиляционный канал и далее в выходное отверстие.

Сфера применения радиальных вентиляторов ВР 280-46-12,5 схема 5

Радиальные вентиляторы являются универсальными и применяются для организации эффективной и производительной системы обмена воздуха в помещениях промышленного, коммерческого, административного, медицинского и жилого назначения. Они также устанавливаются в противопожарных системах для удаления задымления.

Принцип работы заключается в обеспечении принудительного воздухообмена в вентиляционных системах канального и бесканального типа. Назначение радиальных вентиляторов – обеспечение циркуляции газовоздушного потока, который не содержит мелкодисперсионных твердых частиц.

Технические характеристики модели

Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие воздушного фильтра гарантирует идеальную работу всей вентиляционной системы, и что самое главное – сохраняет здоровье людей.

Конструкция радиального вентилятора проста и состоит из:

Кожуха;
Рабочего колеса;
Лопастей;
Вентиляторной оси;
Станины;
Электропривода разных мощностей;
Выхлопного патрубка;
Фланца всасывающегося патрубка.

Радиальные (центробежные) вентиляторы ВР 280-46-12,5 схема 5 отличаются особой формой лопастей. Ориентирование лепестков определяет направление движения потока. Завихрения на входе или выходе обеспечивается спиральной формой корпуса. Это гарантирует высокую производительность и эффективность воздушной циркуляции.

Преимущества радиальных вентиляторов

Материал изготовления в стандартном общепромышленном исполнении – углеродистая сталь;
Теплостойкость;
Антикоррозийность;
Пожарная безопасность;
Температура среды – от -40 ^оС до +80 ^оС;
Содержание твердых частиц – до 0,1 г/м³;
Простая установка и обслуживание.

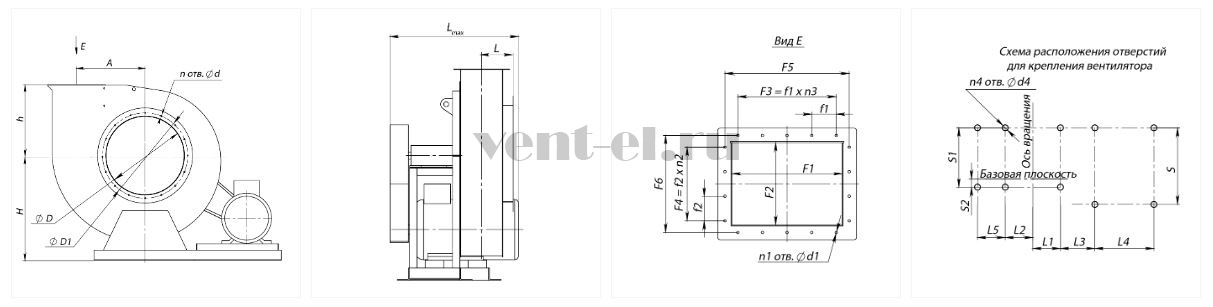

Габаритные и присоединительные размеры

А, мм	Диаметры		Диаметры						H, мм	Расстояния между отверстиями для крепления
А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
813	1250	1310	875	875	---	---	906	906	1375	1745	546	---	---	---	---

L5, мм	Размеры			Диаметры			Диаметры		h, мм	Количество отверстий
L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
---	---	---	---	14	10	16	---	---	800	16	4	---	---	10

Габаритные и присоединительные размеры, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2960	1280	2175	800	2850	1173	2845	1470	2768	1090	2653	1280

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
---	---	---	---	2478	800	2300	925	2148	1470	2218	843

Аэродинамические характеристики

Акустические характеристики вентилятора

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
490	105	105	109	111	107	103	98	90	115

Характеристики Радиальный вентилятор ВР 280-46-12,5 схема 5

Бренд Российское производство
