Описание радиальных вентиляторов среднего давления ВР 280-46-2
Компания Вент-Эл предлагает к реализации радиальные вентиляторы среднего давления, отвечающие национальным и международным стандартам, такие вентиляторы устанавливаются в системах вентиляции, кондиционирования и отопления в помещениях разного назначения. Подходят для сетей с сопротивлением до 3000 Па. Радиальные вентиляторы являются устройствами для перемещения воздуха в вентиляционных системах. Они состоят из рабочего колеса с лопастями, которые направляют воздушный поток в вентиляционный канал и далее в выходное отверстие.
Сфера применения радиальных вентиляторов ВР 280-46-2
Радиальные вентиляторы являются универсальными и применяются для организации эффективной и производительной системы обмена воздуха в помещениях промышленного, коммерческого, административного, медицинского и жилого назначения. Они также устанавливаются в противопожарных системах для удаления задымления.
Принцип работы заключается в обеспечении принудительного воздухообмена в вентиляционных системах канального и бесканального типа. Назначение радиальных вентиляторов – обеспечение циркуляции газовоздушного потока, который не содержит мелкодисперсионных твердых частиц.
Технические характеристики модели
|
Электродвигатель
|
Параметры в рабочей зоне
|
Масса, кг
|
|
Частота вращения, об/мин
|
Установленная мощность,
кВт
|
Тип электродвигателя
|
Производительность,
1000 х м3/ч
|
Полное давление, Па
|
|
1450
|
0,18
|
56B4
|
0,57 - 0,80
|
270 - 310
|
20
|
|
1450
|
0,25
|
63А4
|
0,57 - 1,07
|
270 - 330
|
22
|
|
1450
|
0,37
|
63В4
|
0,57 - 1,30
|
270 - 305
|
22
|
|
2900
|
1,1
|
71B2
|
1,11 - 1,57
|
1080 - 1210
|
25
|
|
2900
|
1,5
|
80А2
|
1,11 - 2,00
|
1080 -1310
|
25
|
|
2900
|
2,2
|
80B2
|
1,11 - 2,55
|
1080 - 1220
|
31
|
Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие воздушного фильтра гарантирует идеальную работу всей вентиляционной системы, и что самое главное – сохраняет здоровье людей.
Конструкция радиального вентилятора проста и состоит из:
- Кожуха;
- Рабочего колеса;
- Лопастей;
- Вентиляторной оси;
- Станины;
- Электропривода разных мощностей;
- Выхлопного патрубка;
- Фланца всасывающегося патрубка.
Радиальные (центробежные) вентиляторы ВР 280-46-2 отличаются особой формой лопастей. Ориентирование лепестков определяет направление движения потока. Завихрения на входе или выходе обеспечивается спиральной формой корпуса. Это гарантирует высокую производительность и эффективность воздушной циркуляции.
Преимущества радиальных вентиляторов
- Материал изготовления в стандартном общепромышленном исполнении – углеродистая сталь;
- Теплостойкость;
- Антикоррозийность;
- Пожарная безопасность;
- Температура среды – от -40 оС до +80 оС;
- Содержание твердых частиц – до 0,1 г/м3;
- Простая установка и обслуживание.
Габаритные и присоединительные размеры
|
А, мм
|
Диаметры
|
Диаметры
|
H, мм
|
Расстояния между отверстиями для крепления
|
|
D, мм
|
D1, мм
|
F1, мм
|
F2, мм
|
F3, мм
|
F4, мм
|
F5, мм
|
F6, мм
|
Lmax, мм
|
L, мм
|
L1, мм
|
L2, мм
|
L3, мм
|
L4, мм
|
|
130
|
212
|
245
|
140
|
140
|
---
|
---
|
162
|
162
|
250
|
600
|
148
|
58
|
---
|
210
|
---
|
|
L5, мм
|
Размеры
|
Диаметры
|
Диаметры
|
h, мм
|
Количество отверстий
|
|
S, мм
|
S1, мм
|
S2, мм
|
d, мм
|
d1, мм
|
d2, мм
|
f1, мм
|
f2, мм
|
nотв., шт
|
n1отв., шт
|
n2отв., шт
|
n3отв., шт
|
n4отв., шт
|
|
---
|
220
|
---
|
---
|
10,5
|
8
|
12
|
---
|
---
|
166
|
6
|
4
|
---
|
---
|
4
|
Габаритные и присоединительные размеры, зависящие от положения корпуса
|
ПР0°/Л0°
|
ПР45°/Л45°
|
ПР90°/Л90°
|
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
|
373
|
153
|
416
|
166
|
330
|
140
|
522
|
272
|
343
|
177
|
470
|
220
|
|
ПР135°/Л135°
|
ПР270°/Л270°
|
ПР315°/Л315°
|
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
|
437
|
165
|
440
|
190
|
343
|
166
|
403
|
153
|
438
|
272
|
390
|
140
|

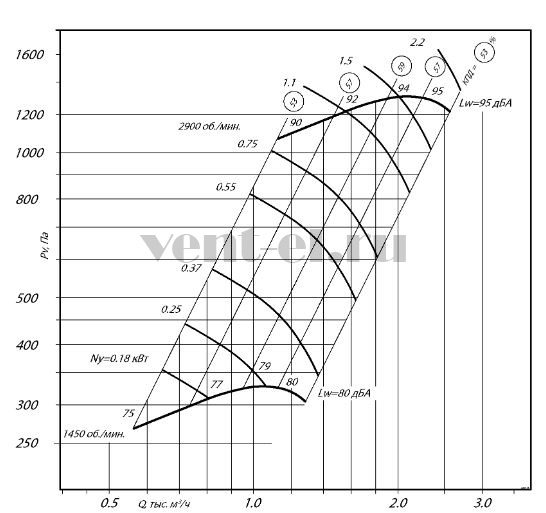

Аэродинамические характеристики
Акустические характеристики вентилятора
|
Частота вращения, об/мин
|
Значение Lpi в октавных полосах f, Гц
|
Lpa, дБА
|
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
1500
|
71
|
75
|
77
|
84
|
70
|
67
|
60
|
86
|
90
|
|
3000
|
83
|
88
|
91
|
94
|
95
|
87
|
84
|
99
|
93
|
