Описание радиальных вентиляторов среднего давления ВР 280-46-3,15
Компания Вент-Эл предлагает к реализации радиальные вентиляторы среднего давления, отвечающие национальным и международным стандартам, такие вентиляторы устанавливаются в системах вентиляции, кондиционирования и отопления в помещениях разного назначения. Подходят для сетей с сопротивлением до 3000 Па. Радиальные вентиляторы являются устройствами для перемещения воздуха в вентиляционных системах. Они состоят из рабочего колеса с лопастями, которые направляют воздушный поток в вентиляционный канал и далее в выходное отверстие.
Сфера применения радиальных вентиляторов ВР 280-46-3,15
Радиальные вентиляторы являются универсальными и применяются для организации эффективной и производительной системы обмена воздуха в помещениях промышленного, коммерческого, административного, медицинского и жилого назначения. Они также устанавливаются в противопожарных системах для удаления задымления.
Принцип работы заключается в обеспечении принудительного воздухообмена в вентиляционных системах канального и бесканального типа. Назначение радиальных вентиляторов – обеспечение циркуляции газовоздушного потока, который не содержит мелкодисперсионных твердых частиц.
Технические характеристики модели
|
Электродвигатель
|
Параметры в рабочей зоне
|
Масса, кг
|
|
Частота вращения, об/мин
|
Установленная мощность,
кВт
|
Тип электродвигателя
|
Производительность,
1000 х м3/ч
|
Полное давление, Па
|
|
960
|
0,55
|
71B6
|
1,18 - 2,61
|
320 - 405
|
43
|
|
960
|
0,75
|
80А6
|
1,18 - 3,35
|
320 - 390
|
46
|
|
960
|
1,1
|
80B6
|
1,18 - 3,55
|
320 - 380
|
46
|
|
1450
|
1,1
|
80А4
|
1,79 - 2,60
|
710 - 860
|
46
|
|
1450
|
1,5
|
80B4
|
1,79 - 3,40
|
710 - 910
|
47
|
|
1450
|
2,2
|
90L4
|
1,79 - 4,80
|
710 - 900
|
51
|
|
1450
|
3
|
100S4
|
1,79 - 5,4
|
710 - 890
|
71
|
Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие воздушного фильтра гарантирует идеальную работу всей вентиляционной системы, и что самое главное – сохраняет здоровье людей.
Конструкция радиального вентилятора проста и состоит из:
- Кожуха;
- Рабочего колеса;
- Лопастей;
- Вентиляторной оси;
- Станины;
- Электропривода разных мощностей;
- Выхлопного патрубка;
- Фланца всасывающегося патрубка.
Радиальные (центробежные) вентиляторы ВР 280-46-3,15 отличаются особой формой лопастей. Ориентирование лепестков определяет направление движения потока. Завихрения на входе или выходе обеспечивается спиральной формой корпуса. Это гарантирует высокую производительность и эффективность воздушной циркуляции.
Преимущества радиальных вентиляторов
- Материал изготовления в стандартном общепромышленном исполнении – углеродистая сталь;
- Теплостойкость;
- Антикоррозийность;
- Пожарная безопасность;
- Температура среды – от -40 оС до +80 оС;
- Содержание твердых частиц – до 0,1 г/м3;
- Простая установка и обслуживание.

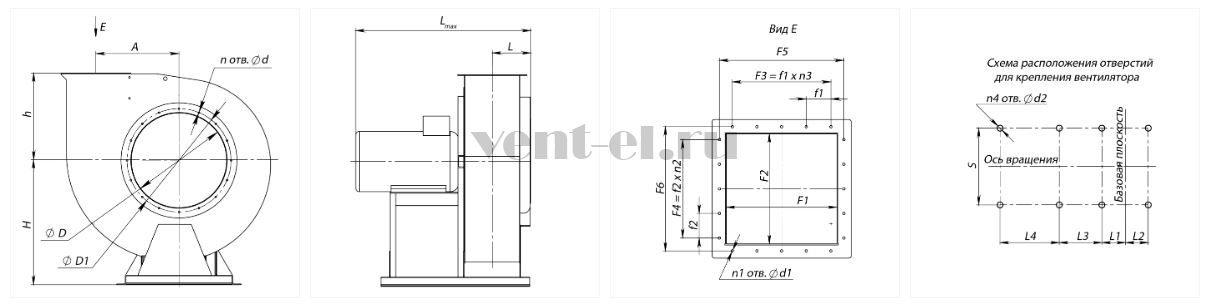

Габаритные и присоединительные размеры
|
А, мм
|
Диаметры
|
Диаметры
|
H, мм
|
Расстояния между отверстиями для крепления
|
|
D, мм
|
D1, мм
|
F1, мм
|
F2, мм
|
F3, мм
|
F4, мм
|
F5, мм
|
F6, мм
|
Lmax, мм
|
L, мм
|
L1, мм
|
L2, мм
|
L3, мм
|
L4, мм
|
|
205
|
318
|
353
|
221
|
221
|
---
|
---
|
243
|
243
|
410
|
729
|
188
|
316
|
84
|
---
|
---
|
|
L5, мм
|
Размеры
|
Диаметры
|
Диаметры
|
h, мм
|
Количество отверстий
|
|
S, мм
|
S1, мм
|
S2, мм
|
d, мм
|
d1, мм
|
d2, мм
|
f1, мм
|
f2, мм
|
nотв., шт
|
n1отв., шт
|
n2отв., шт
|
n3отв., шт
|
n4отв., шт
|
|
---
|
220
|
---
|
---
|
10,5
|
8
|
12
|
---
|
---
|
238
|
8
|
4
|
---
|
---
|
4
|
Габаритные и присоединительные размеры, зависящие от положения корпуса
|
ПР0°/Л0°
|
ПР45°/Л45°
|
ПР90°/Л90°
|
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
|
575
|
240
|
648
|
238
|
516
|
219
|
815
|
405
|
517
|
279
|
746
|
336
|
|
ПР135°/Л135°
|
ПР270°/Л270°
|
ПР315°/Л315°
|
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
|
665
|
259
|
708
|
298
|
517
|
238
|
650
|
240
|
664
|
405
|
630
|
220
|
Аэродинамические характеристики
Акустические характеристики вентилятора
|
Частота вращения, об/мин
|
Значение Lpi в октавных полосах f, Гц
|
Lpa, дБА
|
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
1000
|
74
|
76
|
82
|
69
|
66
|
59
|
56
|
83
|
90
|
|
1500
|
79
|
83
|
85
|
91
|
78
|
75
|
68
|
92
|
93
|
