Описание радиальных вентиляторов среднего давления ВР 280-46-4
Компания Вент-Эл предлагает к реализации радиальные вентиляторы среднего давления, отвечающие национальным и международным стандартам, такие вентиляторы устанавливаются в системах вентиляции, кондиционирования и отопления в помещениях разного назначения. Подходят для сетей с сопротивлением до 3000 Па. Радиальные вентиляторы являются устройствами для перемещения воздуха в вентиляционных системах. Они состоят из рабочего колеса с лопастями, которые направляют воздушный поток в вентиляционный канал и далее в выходное отверстие.
Сфера применения радиальных вентиляторов ВР 280-46-4
Радиальные вентиляторы являются универсальными и применяются для организации эффективной и производительной системы обмена воздуха в помещениях промышленного, коммерческого, административного, медицинского и жилого назначения. Они также устанавливаются в противопожарных системах для удаления задымления.
Принцип работы заключается в обеспечении принудительного воздухообмена в вентиляционных системах канального и бесканального типа. Назначение радиальных вентиляторов – обеспечение циркуляции газовоздушного потока, который не содержит мелкодисперсионных твердых частиц.
Технические характеристики модели
|
Электродвигатель
|
Параметры в рабочей зоне
|
Масса, кг
|
|
Частота вращения, об/мин
|
Установленная мощность,
кВт
|
Тип электродвигателя
|
Производительность,
1000 х м3/ч
|
Полное давление, Па
|
|
960
|
1,1
|
80B6
|
2,55 - 3,55
|
540 - 625
|
57
|
|
960
|
1,5
|
90L6
|
2,55 - 4,75
|
540 - 680
|
59
|
|
960
|
2,2
|
100L6
|
2,55 - 6,60
|
540 - 690
|
78
|
|
1450
|
4
|
100L4
|
3,81 - 5,45
|
1230 - 1480
|
78
|
|
1450
|
5,5
|
112M4
|
3,81 - 6,85
|
1230 - 1580
|
102
|
|
1450
|
7,5
|
132S4
|
3,81 - 10,3
|
1230 - 1565
|
126
|
|
1450
|
11
|
132М4
|
3,81 - 11,4
|
1230 - 1550
|
135
|
Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие воздушного фильтра гарантирует идеальную работу всей вентиляционной системы, и что самое главное – сохраняет здоровье людей.
Конструкция радиального вентилятора проста и состоит из:
- Кожуха;
- Рабочего колеса;
- Лопастей;
- Вентиляторной оси;
- Станины;
- Электропривода разных мощностей;
- Выхлопного патрубка;
- Фланца всасывающегося патрубка.
Радиальные (центробежные) вентиляторы ВР 280-46-4 отличаются особой формой лопастей. Ориентирование лепестков определяет направление движения потока. Завихрения на входе или выходе обеспечивается спиральной формой корпуса. Это гарантирует высокую производительность и эффективность воздушной циркуляции.
Преимущества радиальных вентиляторов
- Материал изготовления в стандартном общепромышленном исполнении – углеродистая сталь;
- Теплостойкость;
- Антикоррозийность;
- Пожарная безопасность;
- Температура среды – от -40 оС до +80 оС;
- Содержание твердых частиц – до 0,1 г/м3;
- Простая установка и обслуживание.

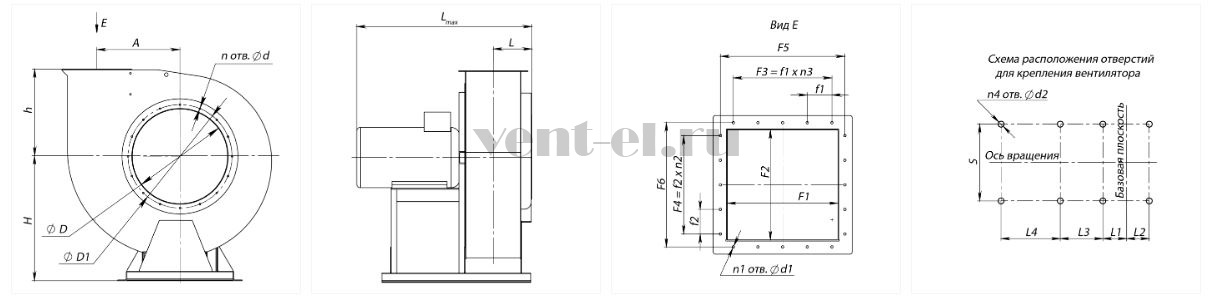

Габаритные и присоединительные размеры
|
А, мм
|
Диаметры
|
Диаметры
|
H, мм
|
Расстояния между отверстиями для крепления
|
|
D, мм
|
D1, мм
|
F1, мм
|
F2, мм
|
F3, мм
|
F4, мм
|
F5, мм
|
F6, мм
|
Lmax, мм
|
L, мм
|
L1, мм
|
L2, мм
|
L3, мм
|
L4, мм
|
|
260
|
405
|
440
|
280
|
280
|
---
|
---
|
312
|
312
|
520
|
910
|
218
|
386
|
114
|
---
|
---
|
|
L5, мм
|
Размеры
|
Диаметры
|
Диаметры
|
h, мм
|
Количество отверстий
|
|
S, мм
|
S1, мм
|
S2, мм
|
d, мм
|
d1, мм
|
d2, мм
|
f1, мм
|
f2, мм
|
nотв., шт
|
n1отв., шт
|
n2отв., шт
|
n3отв., шт
|
n4отв., шт
|
|
---
|
290
|
---
|
---
|
10,5
|
10
|
12
|
---
|
---
|
291
|
8
|
4
|
---
|
---
|
4
|
Габаритные и присоединительные размеры, зависящие от положения корпуса
|
ПР0°/Л0°
|
ПР45°/Л45°
|
ПР90°/Л90°
|
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
|
732
|
302
|
811
|
291
|
656
|
279
|
1029
|
509
|
644
|
353
|
950
|
430
|
|
ПР135°/Л135°
|
ПР270°/Л270°
|
ПР315°/Л315°
|
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
|
826
|
328
|
898
|
378
|
644
|
291
|
823
|
304
|
838
|
509
|
799
|
279
|

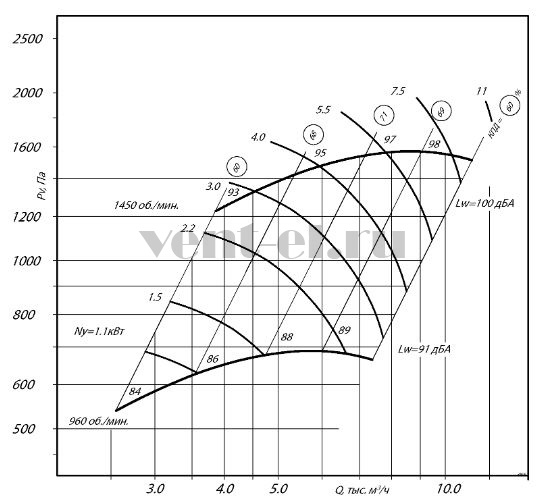

Аэродинамические характеристики
Акустические характеристики вентилятора
|
Частота вращения, об/мин
|
Значение Lpi в октавных полосах f, Гц
|
Lpa, дБА
|
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
1000
|
83
|
83
|
85
|
81
|
78
|
75
|
68
|
87
|
90
|
|
1500
|
92
|
93
|
92
|
94
|
91
|
88
|
75
|
96
|
93
|
