Описание радиальных вентиляторов среднего давления ВР 280-46-5
Компания Вент-Эл предлагает к реализации радиальные вентиляторы среднего давления, отвечающие национальным и международным стандартам, такие вентиляторы устанавливаются в системах вентиляции, кондиционирования и отопления в помещениях разного назначения. Подходят для сетей с сопротивлением до 3000 Па. Радиальные вентиляторы являются устройствами для перемещения воздуха в вентиляционных системах. Они состоят из рабочего колеса с лопастями, которые направляют воздушный поток в вентиляционный канал и далее в выходное отверстие.
Сфера применения радиальных вентиляторов ВР 280-46-5
Радиальные вентиляторы являются универсальными и применяются для организации эффективной и производительной системы обмена воздуха в помещениях промышленного, коммерческого, административного, медицинского и жилого назначения. Они также устанавливаются в противопожарных системах для удаления задымления.
Принцип работы заключается в обеспечении принудительного воздухообмена в вентиляционных системах канального и бесканального типа. Назначение радиальных вентиляторов – обеспечение циркуляции газовоздушного потока, который не содержит мелкодисперсионных твердых частиц.
Технические характеристики модели
|
Электродвигатель
|
Параметры в рабочей зоне
|
Масса, кг
|
|
Частота вращения, об/мин
|
Установленная мощность,
кВт
|
Тип электродвигателя
|
Производительность,
1000 х м3/ч
|
Полное давление, Па
|
|
960
|
4
|
112MB6
|
5,00 - 8,40
|
860 - 1070
|
139
|
|
960
|
5,5
|
132S6
|
5,00 - 11,15
|
860 - 1150
|
160
|
|
960
|
7,5
|
132М6
|
5,00 - 14,15
|
860 - 1120
|
176
|
|
1450
|
11
|
132М4
|
7,50 - 10,80
|
1980 - 2380
|
176
|
|
1450
|
15
|
160S4
|
7,50 - 14,50
|
1980 - 2500
|
218
|
|
1450
|
18,5
|
160М4
|
7,50 - 17,00
|
1980 - 2540
|
243
|
|
1450
|
22
|
180S4
|
7,50 - 19,00
|
1980 - 2580
|
268
|
|
1450
|
30
|
180М4
|
7,50 - 24,50
|
1980 - 2500
|
278
|
Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие воздушного фильтра гарантирует идеальную работу всей вентиляционной системы, и что самое главное – сохраняет здоровье людей.
Конструкция радиального вентилятора проста и состоит из:
- Кожуха;
- Рабочего колеса;
- Лопастей;
- Вентиляторной оси;
- Станины;
- Электропривода разных мощностей;
- Выхлопного патрубка;
- Фланца всасывающегося патрубка.
Радиальные (центробежные) вентиляторы ВР 280-46-5 отличаются особой формой лопастей. Ориентирование лепестков определяет направление движения потока. Завихрения на входе или выходе обеспечивается спиральной формой корпуса. Это гарантирует высокую производительность и эффективность воздушной циркуляции.
Преимущества радиальных вентиляторов
- Материал изготовления в стандартном общепромышленном исполнении – углеродистая сталь;
- Теплостойкость;
- Антикоррозийность;
- Пожарная безопасность;
- Температура среды – от -40 оС до +80 оС;
- Содержание твердых частиц – до 0,1 г/м3;
- Простая установка и обслуживание.

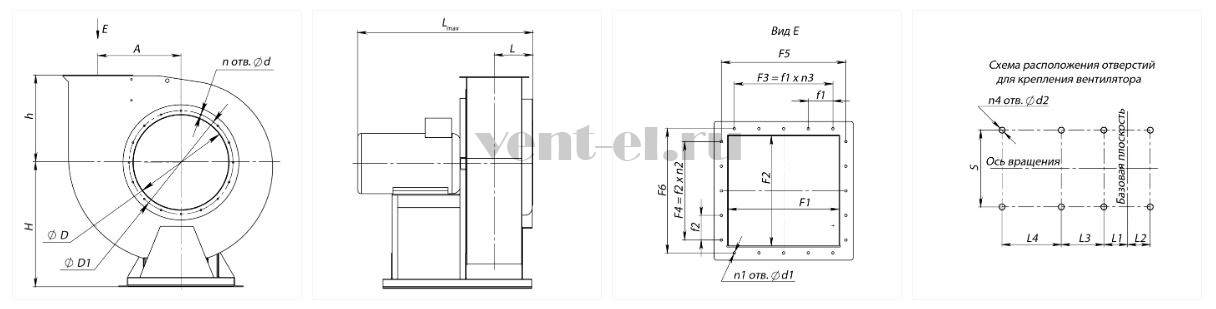

Габаритные и присоединительные размеры
|
А, мм
|
Диаметры
|
Диаметры
|
H, мм
|
Расстояния между отверстиями для крепления
|
|
D, мм
|
D1, мм
|
F1, мм
|
F2, мм
|
F3, мм
|
F4, мм
|
F5, мм
|
F6, мм
|
Lmax, мм
|
L, мм
|
L1, мм
|
L2, мм
|
L3, мм
|
L4, мм
|
|
324
|
502
|
537
|
350
|
350
|
---
|
---
|
382
|
382
|
650
|
1188
|
253
|
505
|
95
|
---
|
---
|
|
L5, мм
|
Размеры
|
Диаметры
|
Диаметры
|
h, мм
|
Количество отверстий
|
|
S, мм
|
S1, мм
|
S2, мм
|
d, мм
|
d1, мм
|
d2, мм
|
f1, мм
|
f2, мм
|
nотв., шт
|
n1отв., шт
|
n2отв., шт
|
n3отв., шт
|
n4отв., шт
|
|
---
|
410
|
---
|
---
|
10,5
|
10
|
15
|
---
|
---
|
340
|
8
|
4
|
---
|
---
|
4
|
Габаритные и присоединительные размеры, зависящие от положения корпуса
|
ПР0°/Л0°
|
ПР45°/Л45°
|
ПР90°/Л90°
|
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
|
906
|
377
|
990
|
340
|
818
|
347
|
1264
|
614
|
779
|
439
|
1179
|
529
|
|
ПР135°/Л135°
|
ПР270°/Л270°
|
ПР315°/Л315°
|
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
|
1023
|
410
|
1121
|
471
|
780
|
340
|
1028
|
377
|
1023
|
613
|
998
|
348
|

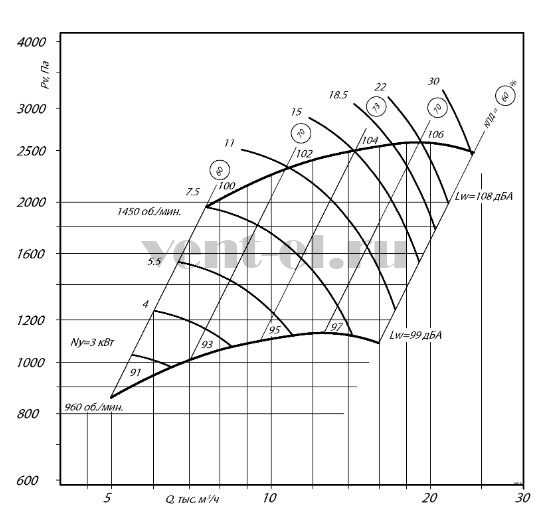

Аэродинамические характеристики
Акустические характеристики вентилятора
|
Частота вращения, об/мин
|
Значение Lpi в октавных полосах f, Гц
|
Lpa, дБА
|
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
1000
|
87
|
88
|
92
|
94
|
90
|
86
|
81
|
73
|
94
|
|
1500
|
97
|
98
|
102
|
104
|
100
|
96
|
91
|
83
|
104
|

Характеристики Радиальный вентилятор ВР 280-46-5
Бренд
Российское производство
Радиальный вентилятор ВР 280-46-5
<h2>Описание радиальных вентиляторов среднего давления ВР 280-46-5</h2>
<p>
Компания Вент-Эл предлагает к реализации радиальные вентиляторы среднего давления, отвечающие национальным и международным стандартам, такие вентиляторы устанавливаются в системах вентиляции, кондиционирования и отопления в помещениях разного назначения. Подходят для сетей с сопротивлением до 3000 Па. Радиальные вентиляторы являются устройствами для перемещения воздуха в вентиляционных системах. Они состоят из рабочего колеса с лопастями, которые направляют воздушный поток в вентиляционный канал и далее в выходное отверстие.
</p>
<h3>Сфера применения радиальных вентиляторов ВР 280-46-5</h3>
<p>
Радиальные вентиляторы являются универсальными и применяются для организации эффективной и производительной системы обмена воздуха в помещениях промышленного, коммерческого, административного, медицинского и жилого назначения. Они также устанавливаются в противопожарных системах для удаления задымления.
</p>
<p>
Принцип работы заключается в обеспечении принудительного воздухообмена в вентиляционных системах канального и бесканального типа. Назначение радиальных вентиляторов – обеспечение циркуляции газовоздушного потока, который не содержит мелкодисперсионных твердых частиц.
</p>
<h3>Технические характеристики модели</h3>
<table border="1" cellspacing="0" cellpadding="0">
<tbody>
<tr>
<td colspan="3" style="text-align: center;">
<b>Электродвигатель </b>
</td>
<td colspan="2" style="text-align: center;">
<b>
Параметры в рабочей зоне </b>
</td>
<td rowspan="2" style="text-align: center;">
<b>Масса, кг</b>
</td>
</tr>
<tr>
<td style="text-align: center;">
<b>Частота вращения, об/мин</b>
</td>
<td style="text-align: center;">
<b>Установленная мощность,<br>
кВт </b>
</td>
<td style="text-align: center;">
<b>Тип электродвигателя</b>
</td>
<td style="text-align: center;">
<b>Производительность,<br>
1000 х м3/ч</b>
</td>
<td style="text-align: center;">
<b>Полное давление, Па</b>
</td>
</tr>
<tr>
<td style="text-align: center;">
960
</td>
<td style="text-align: center;">
4
</td>
<td style="text-align: center;">
112MB6
</td>
<td style="text-align: center;">
5,00 - 8,40
</td>
<td style="text-align: center;">
860 - 1070
</td>
<td style="text-align: center;">
139
</td>
</tr>
<tr>
<td style="text-align: center;">
960
</td>
<td style="text-align: center;">
5,5
</td>
<td style="text-align: center;">
132S6
</td>
<td style="text-align: center;">
5,00 - 11,15
</td>
<td style="text-align: center;">
860 - 1150
</td>
<td style="text-align: center;">
160
</td>
</tr>
<tr>
<td style="text-align: center;">
960
</td>
<td style="text-align: center;">
7,5
</td>
<td style="text-align: center;">
132М6
</td>
<td style="text-align: center;">
5,00 - 14,15
</td>
<td style="text-align: center;">
860 - 1120
</td>
<td style="text-align: center;">
176
</td>
</tr>
<tr>
<td style="text-align: center;">
1450
</td>
<td style="text-align: center;">
11
</td>
<td style="text-align: center;">
132М4
</td>
<td style="text-align: center;">
7,50 - 10,80
</td>
<td style="text-align: center;">
1980 - 2380
</td>
<td style="text-align: center;">
176
</td>
</tr>
<tr>
<td style="text-align: center;">
1450
</td>
<td style="text-align: center;">
15
</td>
<td style="text-align: center;">
160S4
</td>
<td style="text-align: center;">
7,50 - 14,50
</td>
<td style="text-align: center;">
1980 - 2500
</td>
<td style="text-align: center;">
218
</td>
</tr>
<tr>
<td style="text-align: center;">
1450
</td>
<td style="text-align: center;">
18,5
</td>
<td style="text-align: center;">
160М4
</td>
<td style="text-align: center;">
7,50 - 17,00
</td>
<td style="text-align: center;">
1980 - 2540
</td>
<td style="text-align: center;">
243
</td>
</tr>
<tr>
<td style="text-align: center;">
1450
</td>
<td style="text-align: center;">
22
</td>
<td style="text-align: center;">
180S4
</td>
<td style="text-align: center;">
7,50 - 19,00
</td>
<td style="text-align: center;">
1980 - 2580
</td>
<td style="text-align: center;">
268
</td>
</tr>
<tr>
<td style="text-align: center;">
1450
</td>
<td style="text-align: center;">
30
</td>
<td style="text-align: center;">
180М4
</td>
<td style="text-align: center;">
7,50 - 24,50
</td>
<td style="text-align: center;">
1980 - 2500
</td>
<td style="text-align: center;">
278
</td>
</tr>
</tbody>
</table>
<p>
Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие <a href="/catalog/vozdushnye_filtry/">воздушного фильтра</a> гарантирует идеальную работу всей вентиляционной системы, и что самое главное – сохраняет здоровье людей.
</p>
<p>
Конструкция радиального вентилятора проста и состоит из:
</p>
<ul>
<li>Кожуха; </li>
<li>Рабочего колеса; </li>
<li>Лопастей; </li>
<li>Вентиляторной оси;</li>
<li>Станины;</li>
<li>Электропривода разных мощностей; </li>
<li>Выхлопного патрубка; </li>
<li>Фланца всасывающегося патрубка. </li>
</ul>
<p>
Радиальные (центробежные) вентиляторы ВР 280-46-5 отличаются особой формой лопастей. Ориентирование лепестков определяет направление движения потока. Завихрения на входе или выходе обеспечивается спиральной формой корпуса. Это гарантирует высокую производительность и эффективность воздушной циркуляции.
</p>
<h3>Преимущества радиальных вентиляторов</h3>
<ul>
<li>Материал изготовления в стандартном общепромышленном исполнении – углеродистая сталь; </li>
<li>Теплостойкость; </li>
<li>Антикоррозийность; </li>
<li>Пожарная безопасность; </li>
<li>Температура среды – от -40 <sup>о</sup>С до +80 <sup>о</sup>С; </li>
<li>Содержание твердых частиц – до 0,1 г/м<sup>3</sup>; </li>
<li>Простая установка и обслуживание. </li>
</ul>
<h3 style="text-align: justify;">Габаритные и присоединительные размеры</h3>
<img alt="Радиальный вентилятор ВР 280-46-5 габаритные и присоединительные размеры" src="/upload/img/vr-280-46/Gabaritnye_razmery_radialnogo_ventiljatora_VR_280_46_5.JPG" title="Радиальный вентилятор ВР 280-46-5 габаритные и присоединительные размеры" data-bx-orig-src="/upload/img/vr-280-46/Gabaritnye_razmery_radialnogo_ventiljatora_VR_280_46_5.JPG">
<table border="1" cellspacing="0" cellpadding="0">
<tbody>
<tr>
<td rowspan="2" style="text-align: center;">
<b>А, мм</b>
</td>
<td colspan="2" style="text-align: center;">
<b>
Диаметры </b>
</td>
<td colspan="6" style="text-align: center;">
<b>
Диаметры </b>
</td>
<td rowspan="2" style="text-align: center;">
<b>H, мм</b>
</td>
<td colspan="6" style="text-align: center;">
<b>Расстояния между отверстиями для крепления</b>
</td>
</tr>
<tr>
<td style="text-align: center;">
<b>D, мм</b>
</td>
<td style="text-align: center;">
<b>D1, мм</b>
</td>
<td style="text-align: center;">
<b>F1, мм</b>
</td>
<td style="text-align: center;">
<b>F2, мм</b>
</td>
<td style="text-align: center;">
<b>F3, мм</b>
</td>
<td style="text-align: center;">
<b>F4, мм</b>
</td>
<td style="text-align: center;">
<b>F5, мм</b>
</td>
<td style="text-align: center;">
<b>F6, мм</b>
</td>
<td style="text-align: center;">
<b>Lmax, мм </b>
</td>
<td style="text-align: center;">
<b>
L, мм </b>
</td>
<td style="text-align: center;">
<b>
L1, мм </b>
</td>
<td style="text-align: center;">
<b>
L2, мм </b>
</td>
<td style="text-align: center;">
<b>
L3, мм </b>
</td>
<td style="text-align: center;">
<b>
L4, мм</b>
</td>
</tr>
<tr>
<td style="text-align: center;">
324
</td>
<td style="text-align: center;">
502
</td>
<td style="text-align: center;">
537
</td>
<td style="text-align: center;">
350
</td>
<td style="text-align: center;">
350
</td>
<td style="text-align: center;">
---
</td>
<td style="text-align: center;">
---
</td>
<td style="text-align: center;">
382
</td>
<td style="text-align: center;">
382
</td>
<td style="text-align: center;">
650
</td>
<td style="text-align: center;">
1188
</td>
<td style="text-align: center;">
253
</td>
<td style="text-align: center;">
505
</td>
<td style="text-align: center;">
95
</td>
<td style="text-align: center;">
---
</td>
<td style="text-align: center;">
---
</td>
</tr>
</tbody>
</table>
<table border="1" cellspacing="0" cellpadding="0">
<tbody>
<tr>
<td rowspan="2" style="text-align: center;">
<b>L5, мм</b>
</td>
<td colspan="3" style="text-align: center;">
<b>
Размеры </b>
</td>
<td colspan="3" style="text-align: center;">
<b>
Диаметры </b>
</td>
<td colspan="2" style="text-align: center;">
<b>
Диаметры </b>
</td>
<td rowspan="2" style="text-align: center;">
<b>h, мм</b>
</td>
<td colspan="5" style="text-align: center;">
<b>
Количество отверстий </b>
</td>
</tr>
<tr>
<td style="text-align: center;">
<b>S, мм</b>
</td>
<td style="text-align: center;">
<b>S1, мм</b>
</td>
<td style="text-align: center;">
<b>S2, мм</b>
</td>
<td style="text-align: center;">
<b>d, мм</b>
</td>
<td style="text-align: center;">
<b>d1, мм</b>
</td>
<td style="text-align: center;">
<b>d2, мм</b>
</td>
<td style="text-align: center;">
<b>f1, мм</b>
</td>
<td style="text-align: center;">
<b>f2, мм</b>
</td>
<td style="text-align: center;">
<b>n</b><sub><b>отв.</b></sub><b>, шт</b>
</td>
<td style="text-align: center;">
<b>n1</b><sub><b>отв.</b></sub><b>, шт</b>
</td>
<td style="text-align: center;">
<b>n2</b><sub><b>отв.</b></sub><b>, шт</b>
</td>
<td style="text-align: center;">
<b>n3</b><sub><b>отв.</b></sub><b>, шт</b>
</td>
<td style="text-align: center;">
<b>n4</b><sub><b>отв.</b></sub><b>, шт</b>
</td>
</tr>
<tr>
<td style="text-align: center;">
---
</td>
<td style="text-align: center;">
410
</td>
<td style="text-align: center;">
---
</td>
<td style="text-align: center;">
---
</td>
<td style="text-align: center;">
10,5
</td>
<td style="text-align: center;">
10
</td>
<td style="text-align: center;">
15
</td>
<td style="text-align: center;">
---
</td>
<td style="text-align: center;">
---
</td>
<td style="text-align: center;">
340
</td>
<td style="text-align: center;">
8
</td>
<td style="text-align: center;">
4
</td>
<td style="text-align: center;">
---
</td>
<td style="text-align: center;">
---
</td>
<td style="text-align: center;">
4
</td>
</tr>
</tbody>
</table>
<h3 style="text-align: justify;">Габаритные и присоединительные размеры, зависящие от положения корпуса</h3>
<img alt="Радиальный вентилятор ВР 280-46-5 габаритные и присоединительные размеры, зависящие от положения корпуса" src="/upload/img/vr-280-46/Gabaritnye_razmery_ot_polozhenija_korpusa_radialnogo_ventiljatora_VR_280_46_5.JPG" title="Радиальный вентилятор ВР 280-46-5 габаритные и присоединительные размеры, зависящие от положения корпуса" data-bx-orig-src="/upload/img/vr-280-46/Gabaritnye_razmery_ot_polozhenija_korpusa_radialnogo_ventiljatora_VR_280_46_5.JPG">
<table border="1" cellspacing="0" cellpadding="0">
<tbody>
<tr>
<td colspan="4" style="text-align: center;">
<b>ПР0°/Л0° </b>
</td>
<td colspan="4" style="text-align: center;">
<b>
ПР45°/Л45° </b>
</td>
<td colspan="4" style="text-align: center;">
<b>
ПР90°/Л90° </b>
</td>
</tr>
<tr>
<td style="text-align: center;">
<b>B, мм</b>
</td>
<td style="text-align: center;">
<b>B1, мм</b>
</td>
<td style="text-align: center;">
<b>H1, мм</b>
</td>
<td style="text-align: center;">
<b>H2, мм</b>
</td>
<td style="text-align: center;">
<b>B, мм</b>
</td>
<td style="text-align: center;">
<b>B1, мм</b>
</td>
<td style="text-align: center;">
<b>H1, мм</b>
</td>
<td style="text-align: center;">
<b>H2, мм</b>
</td>
<td style="text-align: center;">
<b>B, мм</b>
</td>
<td style="text-align: center;">
<b>B1, мм</b>
</td>
<td style="text-align: center;">
<b>H1, мм</b>
</td>
<td style="text-align: center;">
<b>H2, мм</b>
</td>
</tr>
<tr>
<td style="text-align: center;">
906
</td>
<td style="text-align: center;">
377
</td>
<td style="text-align: center;">
990
</td>
<td style="text-align: center;">
340
</td>
<td style="text-align: center;">
818
</td>
<td style="text-align: center;">
347
</td>
<td style="text-align: center;">
1264
</td>
<td style="text-align: center;">
614
</td>
<td style="text-align: center;">
779
</td>
<td style="text-align: center;">
439
</td>
<td style="text-align: center;">
1179
</td>
<td style="text-align: center;">
529
</td>
</tr>
</tbody>
</table>
<table border="1" cellspacing="0" cellpadding="0">
<tbody>
<tr>
<td colspan="4" style="text-align: center;">
<b>ПР135°/Л135° </b>
</td>
<td colspan="4" style="text-align: center;">
<b>
ПР270°/Л270° </b>
</td>
<td colspan="4" style="text-align: center;">
<b>
ПР315°/Л315° </b>
</td>
</tr>
<tr>
<td style="text-align: center;">
<b>B, мм</b>
</td>
<td style="text-align: center;">
<b>B1, мм</b>
</td>
<td style="text-align: center;">
<b>H1, мм</b>
</td>
<td style="text-align: center;">
<b>H2, мм</b>
</td>
<td style="text-align: center;">
<b>B, мм</b>
</td>
<td style="text-align: center;">
<b>B1, мм</b>
</td>
<td style="text-align: center;">
<b>H1, мм</b>
</td>
<td style="text-align: center;">
<b>H2, мм</b>
</td>
<td style="text-align: center;">
<b>B, мм</b>
</td>
<td style="text-align: center;">
<b>B1, мм</b>
</td>
<td style="text-align: center;">
<b>H1, мм</b>
</td>
<td style="text-align: center;">
<b>H2, мм</b>
</td>
</tr>
<tr>
<td style="text-align: center;">
1023
</td>
<td style="text-align: center;">
410
</td>
<td style="text-align: center;">
1121
</td>
<td style="text-align: center;">
471
</td>
<td style="text-align: center;">
780
</td>
<td style="text-align: center;">
340
</td>
<td style="text-align: center;">
1028
</td>
<td style="text-align: center;">
377
</td>
<td style="text-align: center;">
1023
</td>
<td style="text-align: center;">
613
</td>
<td style="text-align: center;">
998
</td>
<td style="text-align: center;">
348
</td>
</tr>
</tbody>
</table>
<h3 style="text-align: justify;">Аэродинамические характеристики</h3>
<img alt="Радиальный вентилятор ВР 280-46-5 аэродинамические характеристики" src="/upload/img/vr-280-46/Ajerodinamicheskie_harakteristiki_radialnogo_ventiljatora_VR_280_46_5.JPG" title="Радиальный вентилятор ВР 280-46-5 аэродинамические характеристики" data-bx-orig-src="/upload/img/vr-280-46/Ajerodinamicheskie_harakteristiki_radialnogo_ventiljatora_VR_280_46_5.JPG">
<h3 style="text-align: justify;">
Акустические характеристики вентилятора </h3>
<table border="1" cellspacing="0" cellpadding="0">
<tbody>
<tr>
<td rowspan="2" style="text-align: center;">
<b>Частота вращения, об/мин</b>
</td>
<td colspan="8" style="text-align: center;">
<b>Значение Lpi в октавных полосах f, Гц</b>
</td>
<td rowspan="2" style="text-align: center;">
<b>Lpa, дБА</b>
</td>
</tr>
<tr>
<td style="text-align: center;">
<b>63</b>
</td>
<td style="text-align: center;">
<b>125</b>
</td>
<td style="text-align: center;">
<b>250</b>
</td>
<td style="text-align: center;">
<b>500</b>
</td>
<td style="text-align: center;">
<b>1000</b>
</td>
<td style="text-align: center;">
<b>2000</b>
</td>
<td style="text-align: center;">
<b>4000</b>
</td>
<td style="text-align: center;">
<b>8000</b>
</td>
</tr>
<tr>
<td style="text-align: center;">
1000
</td>
<td style="text-align: center;">
87
</td>
<td style="text-align: center;">
88
</td>
<td style="text-align: center;">
92
</td>
<td style="text-align: center;">
94
</td>
<td style="text-align: center;">
90
</td>
<td style="text-align: center;">
86
</td>
<td style="text-align: center;">
81
</td>
<td style="text-align: center;">
73
</td>
<td style="text-align: center;">
94
</td>
</tr>
<tr>
<td style="text-align: center;">
1500
</td>
<td style="text-align: center;">
97
</td>
<td style="text-align: center;">
98
</td>
<td style="text-align: center;">
102
</td>
<td style="text-align: center;">
104
</td>
<td style="text-align: center;">
100
</td>
<td style="text-align: center;">
96
</td>
<td style="text-align: center;">
91
</td>
<td style="text-align: center;">
83
</td>
<td style="text-align: center;">
104
</td>
</tr>
</tbody>
</table>
