Описание радиальных вентиляторов среднего давления ВР 280-46-8 схема 1
Компания Вент-Эл предлагает к реализации радиальные вентиляторы среднего давления, отвечающие национальным и международным стандартам, такие вентиляторы устанавливаются в системах вентиляции, кондиционирования и отопления в помещениях разного назначения. Подходят для сетей с сопротивлением до 3000 Па. Радиальные вентиляторы являются устройствами для перемещения воздуха в вентиляционных системах. Они состоят из рабочего колеса с лопастями, которые направляют воздушный поток в вентиляционный канал и далее в выходное отверстие.
Сфера применения радиальных вентиляторов ВР 280-46-8 схема 1
Радиальные вентиляторы являются универсальными и применяются для организации эффективной и производительной системы обмена воздуха в помещениях промышленного, коммерческого, административного, медицинского и жилого назначения. Они также устанавливаются в противопожарных системах для удаления задымления.
Принцип работы заключается в обеспечении принудительного воздухообмена в вентиляционных системах канального и бесканального типа. Назначение радиальных вентиляторов – обеспечение циркуляции газовоздушного потока, который не содержит мелкодисперсионных твердых частиц.
Технические характеристики модели
|
Электродвигатель
|
Параметры в рабочей зоне
|
Масса, кг
|
|
Частота вращения, об/мин
|
Установленная мощность,
кВт
|
Тип электродвигателя
|
Производительность,
1000 х м3/ч
|
Полное давление, Па
|
|
725
|
15
|
180М8
|
14,4 - 24,1
|
1250 - 1530
|
398
|
|
725
|
18,5
|
200М8
|
14,4 - 27,5
|
1250 - 1580
|
473
|
|
725
|
22
|
200L8
|
14,4 - 32,0
|
1250 - 1640
|
513
|
|
725
|
30
|
225М8
|
14,4 - 41,0
|
1250 - 1630
|
558
|
|
960
|
37
|
250S8
|
15,3 - 48,1
|
1250 - 1600
|
567
|
|
960
|
45
|
250S6
|
20,5 - 40,0
|
2200 - 2850
|
724
|
Компания Вент-Эл рекомендует устанавливать перед вентилятором воздушный фильтр грубой очистки. Наличие воздушного фильтра гарантирует идеальную работу всей вентиляционной системы, и что самое главное – сохраняет здоровье людей.
Конструкция радиального вентилятора проста и состоит из:
- Кожуха;
- Рабочего колеса;
- Лопастей;
- Вентиляторной оси;
- Станины;
- Электропривода разных мощностей;
- Выхлопного патрубка;
- Фланца всасывающегося патрубка.
Радиальные (центробежные) вентиляторы ВР 280-46-8 схема 1 отличаются особой формой лопастей. Ориентирование лепестков определяет направление движения потока. Завихрения на входе или выходе обеспечивается спиральной формой корпуса. Это гарантирует высокую производительность и эффективность воздушной циркуляции.
Преимущества радиальных вентиляторов
- Материал изготовления в стандартном общепромышленном исполнении – углеродистая сталь;
- Теплостойкость;
- Антикоррозийность;
- Пожарная безопасность;
- Температура среды – от -40 оС до +80 оС;
- Содержание твердых частиц – до 0,1 г/м3;
- Простая установка и обслуживание.

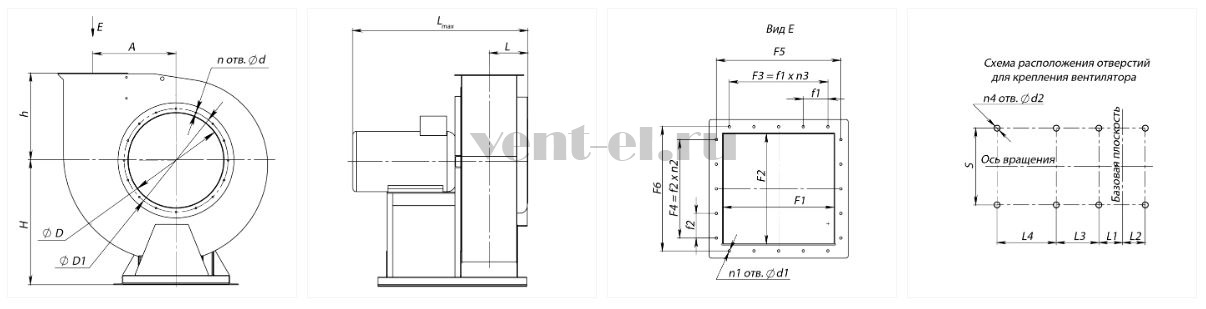

Габаритные и присоединительные размеры
|
А, мм
|
Диаметры
|
Диаметры
|
H, мм
|
Расстояния между отверстиями для крепления
|
|
D, мм
|
D1, мм
|
F1, мм
|
F2, мм
|
F3, мм
|
F4, мм
|
F5, мм
|
F6, мм
|
Lmax, мм
|
L, мм
|
L1, мм
|
L2, мм
|
L3, мм
|
L4, мм
|
|
520
|
802
|
840
|
560
|
560
|
---
|
---
|
592
|
592
|
905
|
1512
|
388
|
838
|
212
|
---
|
---
|
|
L5, мм
|
Размеры
|
Диаметры
|
Диаметры
|
h, мм
|
Количество отверстий
|
|
S, мм
|
S1, мм
|
S2, мм
|
d, мм
|
d1, мм
|
d2, мм
|
f1, мм
|
f2, мм
|
nотв., шт
|
n1отв., шт
|
n2отв., шт
|
n3отв., шт
|
n4отв., шт
|
|
---
|
606
|
---
|
---
|
10,5
|
10
|
14
|
---
|
---
|
533
|
16
|
4
|
---
|
---
|
4
|
Габаритные и присоединительные размеры, зависящие от положения корпуса
|
ПР0°/Л0°
|
ПР45°/Л45°
|
ПР90°/Л90°
|
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
|
1436
|
606
|
1438
|
533
|
1309
|
555
|
1868
|
963
|
1273
|
704
|
1735
|
830
|
|
ПР135°/Л135°
|
ПР270°/Л270°
|
ПР315°/Л315°
|
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
|
1618
|
655
|
1659
|
754
|
1238
|
533
|
1510
|
605
|
1618
|
963
|
1460
|
555
|

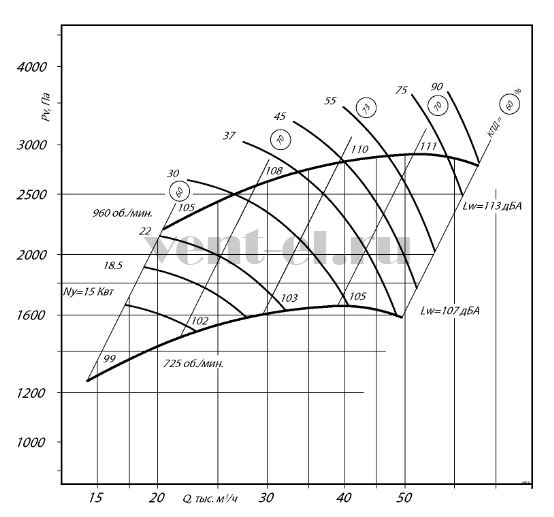

Аэродинамические характеристики
Акустические характеристики вентилятора
|
Частота вращения, об/мин
|
Значение Lpi в октавных полосах f, Гц
|
Lpa, дБА
|
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
750
|
96
|
97
|
101
|
103
|
99
|
95
|
90
|
82
|
103
|
|
1000
|
103
|
104
|
108
|
110
|
106
|
102
|
97
|
89
|
110
|
