Радиальный вентилятор ВВД-4,5 высокого давления

Радиальный вентилятор ВВД-4,5 высокого давления

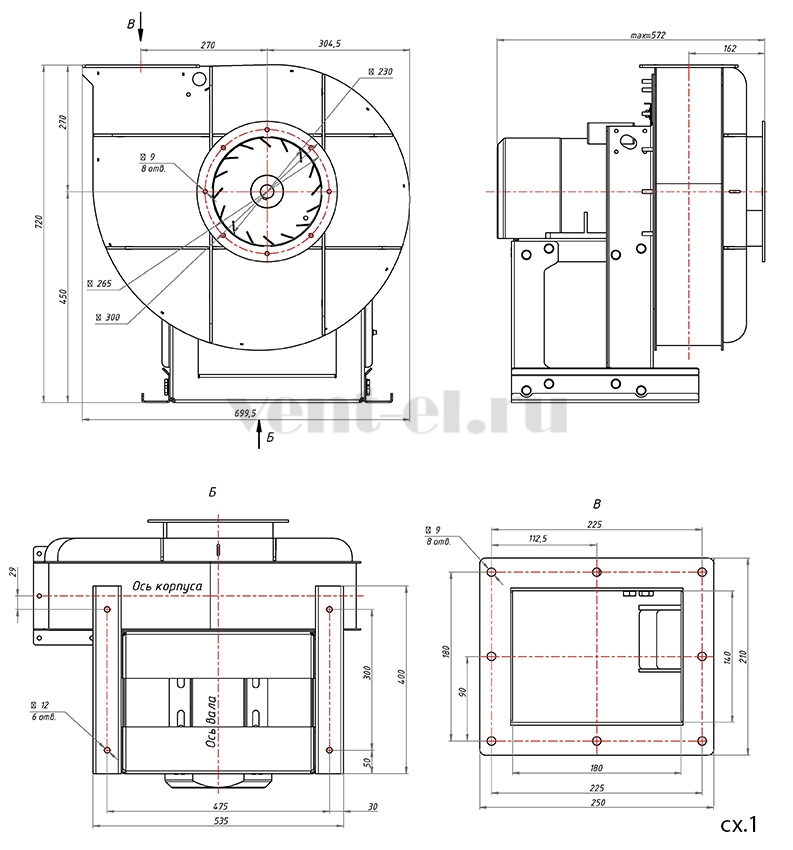

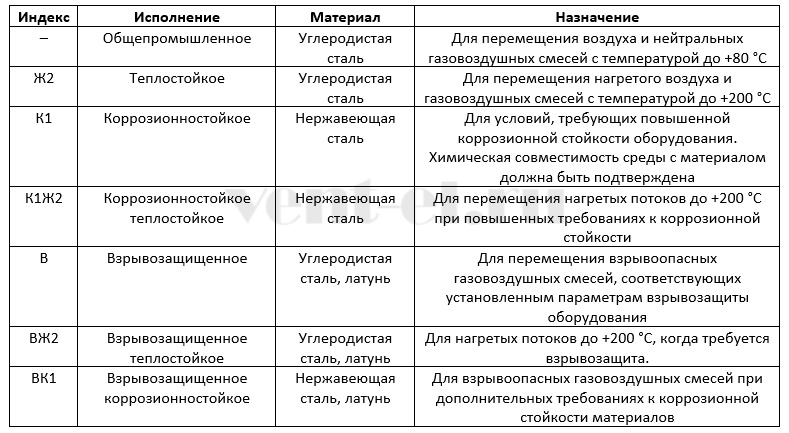

<h2>Описание вентилятора ВВД-4,5</h2> <p> <b>Радиальный вентилятор высокого давления</b> ВВД-4,5 перемещает воздух и химически нейтральные газовоздушные смеси с запыленностью до 100 мг/м³ в системах промышленной вентиляции. Воздух поступает к рабочему колесу с одной стороны (одностороннее всасывание) через круглый входной коллектор. Его 16 загнутых назад лопаток направляют поток от центра к периферии. Далее воздух проходит по спиральному корпусу к прямоугольному выходу. </p> <p> Поворотный корпус позволяет ориентировать выход по положению воздуховода. Предусмотрены правое и левое направления вращения. Привод зависит от схемы исполнения. Для данного типоразмера производятся вентиляторы по следующим схемам: рабочее колесо закреплено непосредственно на валу электродвигателя. В таком исполнении отсутствуют ремни, шкивы и отдельная подшипниковая опора колеса, поэтому не требуется обслуживание промежуточной передачи.</p> <p> В рабочей среде не допускаются липкие, волокнистые, абразивные и химически агрессивные примеси. Режим устанавливают по аэродинамической характеристике комплектации. </p> <h3>Область применения</h3> <ul> <li>Приточные и вытяжные сети производственных и общественных зданий.</li> <li>Системы воздушного отопления цехов и складов.</li> <li>Системы кондиционирования с воздуховодами.</li> </ul> <h3>Варианты исполнения вентилятора радиального ВВД</h3> <img alt="Исполнения вентиляторов ВВД" src="/upload/img/zvd/detal/tablica_index.webp" title="Исполнения вентиляторов ВВД"> <h3>Конструкция вентилятора ВВД-4,5</h3> <ul> <li>Входной коллектор подводит воздух к колесу.</li> <li>Крыльчатка передает энергию воздушному потоку.</li> <li>Спиральный корпус направляет поток к выходу.</li> <li>Электродвигатель вращает крыльчатку, опорные элементы фиксируют агрегат.</li> </ul> <h3>Особенности эксплуатации</h3> <p> Запыленность среды при работе радиального вентилятора не должна превышать 100 мг/м³. Температура потока ограничена +80 °C для общепромышленного исполнения и +200 °C для теплостойких Ж2 и К1Ж2. Для климатических исполнений У и Т изготовитель указывает температуру окружающей среды от −40 до +40 °C. </p> <p> ВВД допускается устанавливать на открытых площадках, под навесами и в закрытых помещениях согласно ГОСТ 15150-69. При наружном размещении электродвигатель необходимо защищать от осадков и солнечного излучения. </p> <h2>Технические характеристики ВВД-4,5</h2> <div class="table-team2-wrap"> <table class="table-team2"> <tbody> <tr> <td> Схема </td> <td> Мощность, кВт </td> <td> Скорость вращения, об/мин </td> <td> Номинальный ток, А </td> <td> Тип электродвигателя </td> <td> Производительность Q min/max, м3/ч </td> <td> Полное давление Pv min/max, Па </td> <td> Масса вентилятора, кг </td> <td> Марка виброизолятора </td> <td> Количество в комплекте виброизолятора </td> </tr> <tr> <td rowspan="2"> 1 </td> <td> 0,75 </td> <td> 1500 </td> <td> 2,18 </td> <td> 71В4 </td> <td> 648/1872 </td> <td> 690/890 </td> <td> 65 </td> <td> ДО-39 </td> <td> 4 </td> </tr> <tr> <td> 5,5 </td> <td> 3000 </td> <td> 11,1 </td> <td> 100L2 </td> <td> 1368/3960 </td> <td> 3000/3750 </td> <td> 90 </td> <td> ДО-39 </td> <td> 4 </td> </tr> </tbody> </table> </div> <p> Оборудование соответствует требованиям ТР ТС 004/2011, 010/2011, 020/2011 и 012/2011. </p> <h3>Габаритные и присоединительные размеры</h3> <img alt="Габаритные размеры радиального вентилятора ВВД-4,5" src="/upload/img/zvd/gabar/VVD45_1.webp" title="Габаритные размеры радиального вентилятора ВВД-4,5"> <p> Примечание: габаритные размеры указаны для схемы 1. </p><h3>Аэродинамические характеристики</h3> <img alt="График производительности промышленного вентилятора ВВД-4,5" src="/upload/img/zvd/aero/VVD45_1.webp" title="График производительности промышленного вентилятора ВВД-4,5"> <h3>Акустические параметры</h3> <div class="table-team3-wrap"> <table class="table-team3"> <tbody> <tr> <td rowspan="2"> Схема </td> <td rowspan="2"> Частота вращения, об/мин </td> <td colspan="8"> Значение Lpi в октавных полосах f, Гц </td> <td rowspan="2"> Lpa, дБА </td> </tr> <tr> <td> 63 </td> <td> 125 </td> <td> 250 </td> <td> 500 </td> <td> 1000 </td> <td> 2000 </td> <td> 4000 </td> <td> 8000 </td> </tr> <tr> <td rowspan="2"> 1 </td> <td> 1500 </td> <td> 80 </td> <td> 83 </td> <td> 84 </td> <td> 88 </td> <td> 82 </td> <td> 79 </td> <td> 74 </td> <td> 66 </td> <td> 88 </td> </tr> <tr> <td> 3000 </td> <td> 84 </td> <td> 86 </td> <td> 95 </td> <td> 96 </td> <td> 99 </td> <td> 94 </td> <td> 90 </td> <td> 86 </td> <td> 96 </td> </tr> </tbody> </table> </div>
