Описание вентилятора ВР 12-26 5 без двигателя
Радиальный вентилятор ВР 12-26 5 без двигателя высокого давления и одностороннего всасывания, перемещающий воздух с допустимыми примесями в приточных, вытяжных и технологических системах промышленной вентиляции. Через всасывающий коллектор воздух поступает к центру рабочего колеса. При его вращении поток под действием центробежных сил проходит между лопатками вентилятора к периферии, попадает в спиральный корпус и выходит через нагнетательный патрубок. Создаваемое вентилятором давление позволяет преодолевать сопротивление воздуховодов.
В рабочем колесе 32 лопатки, загнутые вперед. Неповоротный спиральный корпус вентилятора изготавливают с разными положениями выпускного патрубка для правого или левого вращения. В схеме 1 колесо закрепляют на валу двигателя. Ременная передача и регулировка ее натяжения не требуются. Электродвигатель не входит в комплектацию. Для прямого привода согласуют посадку колеса на вал и крепежные размеры, а требуемые мощность и частоту вращения определяют по рабочему режиму.
Каталог вентиляторов ВР 12-26 Нажми, чтобы открыть PDF
Область применения
- Приточные и вытяжные системы цехов.
- Вентиляция технологических участков.
- Технологические установки с расчетным сопротивлением сети.
Варианты исполнения радиального вентилятора ВР 12-26 5 без двигателя
| Индекс | Обозначение | Материал | Назначение |
| — | Общепромышленное | Углеродистая сталь | Для перемещения невзрывоопасного воздуха без компонентов, вызывающих коррозию углеродистой стали. |
| К1 | Коррозионностойкое | Нержавеющая сталь | Для воздушного потока с коррозионно-активными компонентами, к которым устойчив применяемый материал. |
| В | Взрывозащищенное | Углеродистая сталь, латунь | Для взрывоопасных смесей, соответствующих маркировке взрывозащиты и условиям эксплуатации оборудования. |
| ВК1 | Взрывозащищенное коррозионностойкое | Нержавеющая сталь, латунь | Для допустимых взрывоопасных смесей с коррозионно-активными компонентами при подтвержденной стойкости материалов. |
Конструкция
- Корпус направляет поток к выпуску.
- Коллектор обеспечивает подвод воздуха со стороны всасывания.
- Рабочее колесо сообщает потоку энергию.
- Узел привода рассчитан на установку двигателя по схеме 1.
- Рама связывает точки крепления корпуса и двигателя с монтажным основанием.
Особенности эксплуатации
В общепромышленном исполнении запыленность не должна превышать 0,1 г/м³. Липкие и волокнистые включения не допускаются. Для перемещаемого воздушного потока установлен предел +80 °C, для окружающей среды диапазон от −40 до +40 °C. Климатическим исполнениям У и Т соответствуют категории размещения 2 и 3 по ГОСТ 15150-69.
Изготовлен по ТУ 4861-001-85589750.

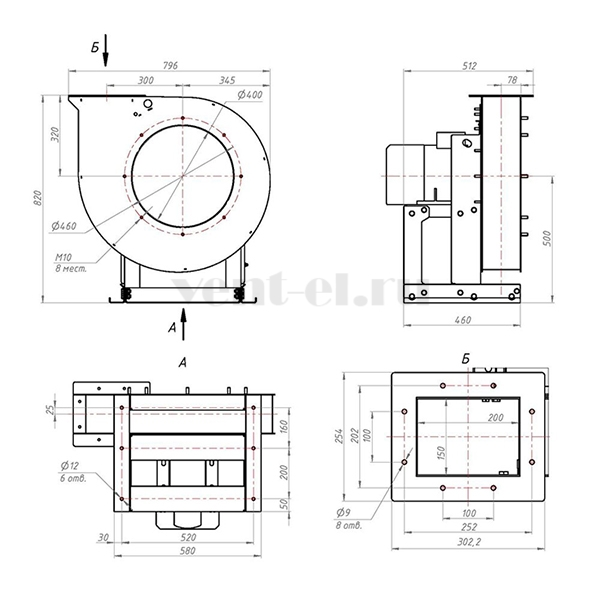

Габаритные и присоединительные размеры

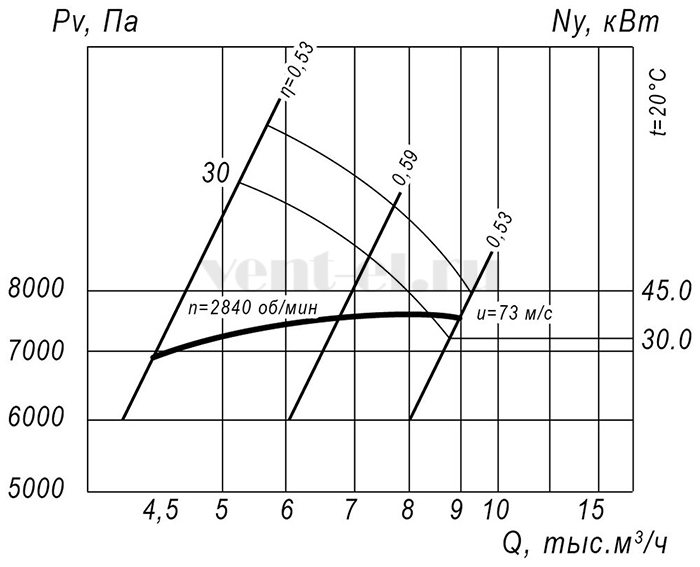

Аэродинамические характеристики
