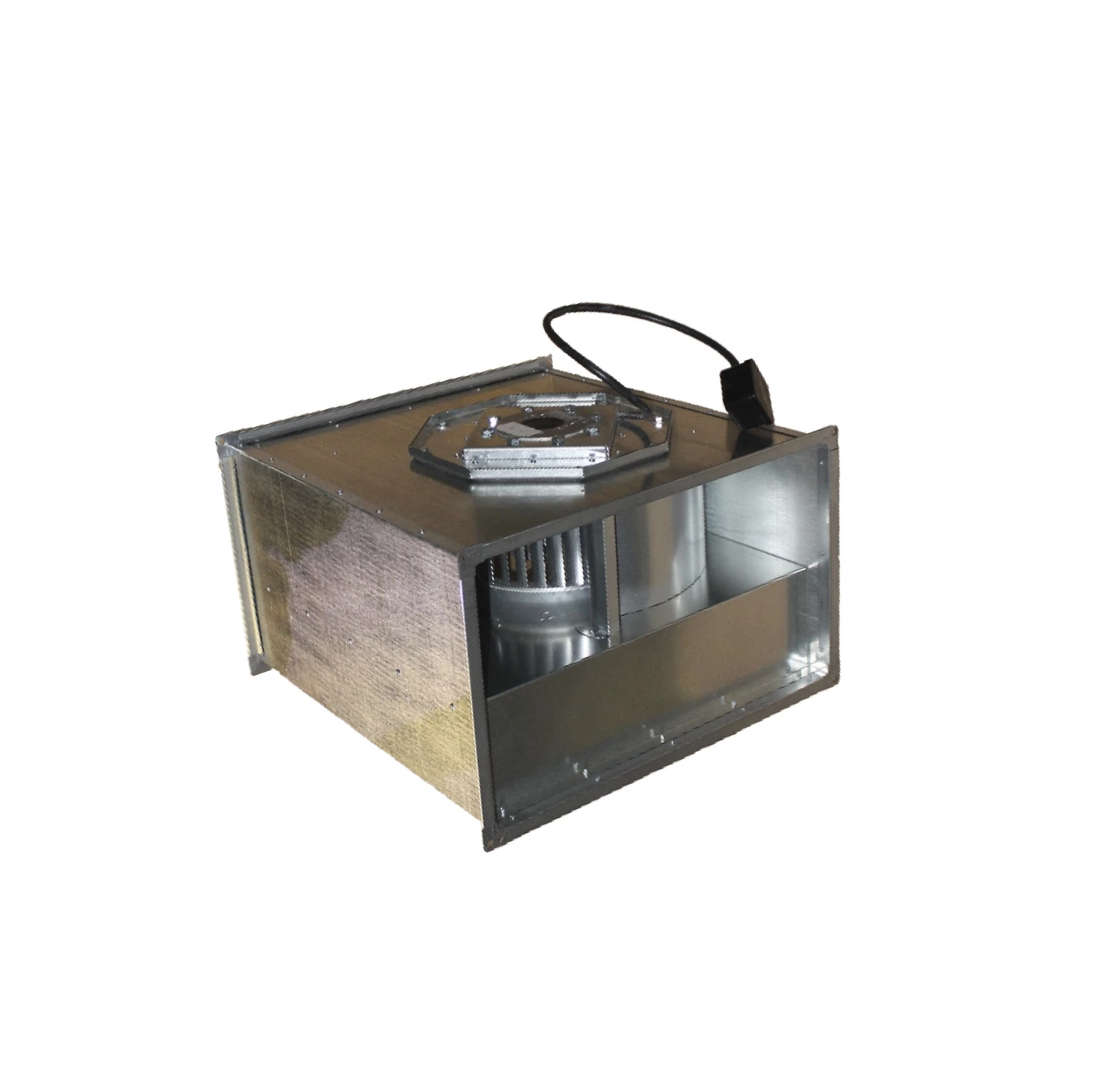

Канальный вентилятор ВК-В4-800х500-D для прямоугольных воздуховодов
Применение вентилятора ВК-В4-800х500-D
Канальный вентилятор для прямоугольных воздуховодов предназначен для монтажа в вентиляционных каналах прямоугольного сечения. Для крепления канального вентилятора к стене или потолку можно использовать отверстия на фланцах. Вентиляторы могут быть установлены в любом положении. Если требуется обеспечивать приток воздуха при среднем давлении, лучше воспользоваться центробежным вентилятором ВК-В4-800х500-D.
Основные характеристики:
- класс защиты двигателя: IP44;
- напряжение - 380В;
- мощность - 4900 Вт;
- эффективность - 7500 м3/час.
Описание вентилятора ВК-В4-800х500-D
Вентилятор для прямоугольных каналов способствуют притоку воздуха при среднем давлении в системе вентиляции. ВК-В4-800х500-D поддерживает параметры, соответствующие установленным гигиеническим нормам и технологическим требованиям.
Рабочее колесо и корпус агрегата стальные с напылением порошковой эмали. Из преимуществ отмечается:
- позволяет эффективно использовать ограниченное подпотолочное пространство;
- способность работать в системах вентиляции на длинных участках;
- низкий уровень шума;
- длительный период эксплуатации.
Особенности конструкции ВК-В4-400х200-E
Крыльчатка с загнутыми вперед лопастями и двигатель от немецкого производителя Ebmpapst. Исполнения двигателя бывает двух видов: однофазные (220В) и трехфазные (380В). В асинхронном двигателе применяются подшипники качения, позволяющие достичь большего эксплуатационного срока. Скорость может регулироваться с помощью частотных преобразователей или трансформаторных регуляторов скорости.
Технические характеристики
| 400х200-E | 400х200-D | 500х250-E | 500х250-D | 500х300-E | 500х300-D | 600х300-E | 600х300-D | 600х350-D | 700х400-D | 800х500-D | |
| Напряжение, В / 50 Гц | 230 | 380 | 230 | 380 | 230 | 380 | 230 | 380 | 380 | 380 | 380 |
| Потребляемая мощность, Вт | 285 | 285 | 395 | 380 | 570 | 750 | 1050 | 1320 | 2200 | 4370 | 4900 |
| Ток, А | 1,3 | 1 | 1,7 | 1 | 2,5 | 2 | 4,6 | 3,5 | 5,8 | 11,5 | 12,9 |
| Максимальный расход воздуха, м3/ч | 1400 | 1430 | 1600 | 1600 | 2050 | 2250 | 2800 | 3200 | 4600 | 4600 | 7500 |
| Частота вращения, мин-1 | 1300 | 1350 | 1330 | 1400 | 1310 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 |
| Уровень звук. dB(A) | 53 | 54 | 55 | 56 | 57 | 59 | 59 | 62 | 62 | 57 | 66 |
| Вес, кг | 8 | 8 | 12,4 | 12,4 | 16,5 | 16,5 | 24,3 | 24,3 | 24,3 | 42,1 | 54,1 |
| Класс защиты двигателя | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 |
IP44 |

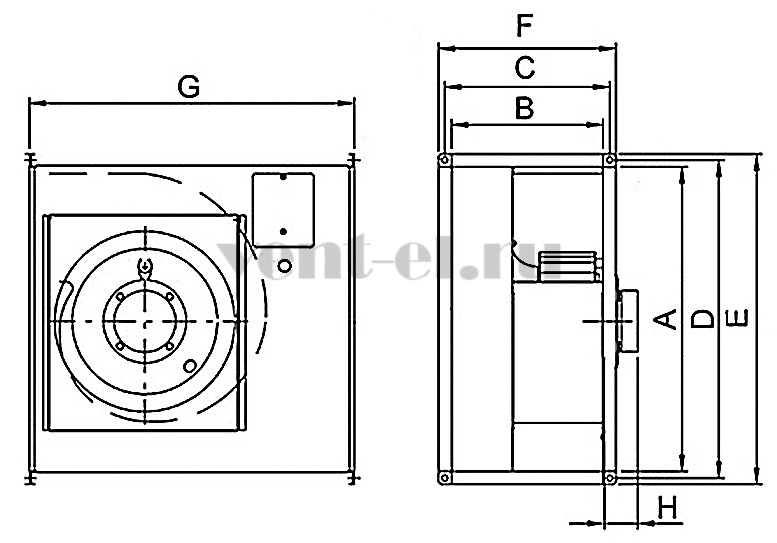

Габаритные размеры
| 800х500 | |
| A | 800 |
| B | 500 |
| C | 520 |
| D | 820 |
| E | 840 |
| F | 540 |
| G | 700 |
| H | 50 |
