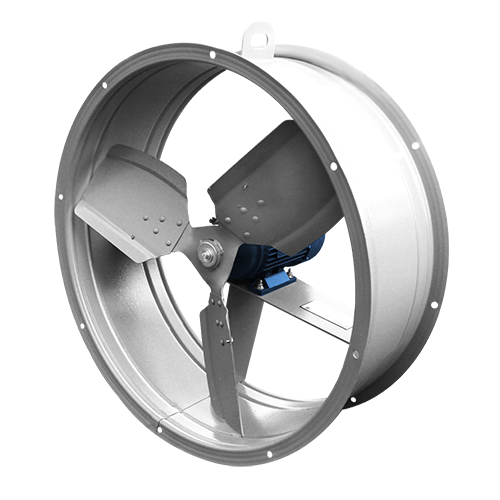

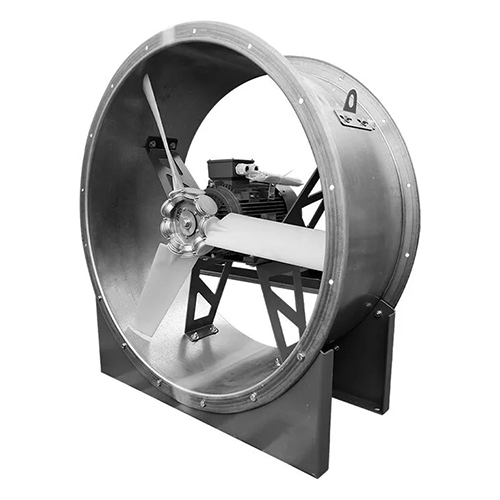

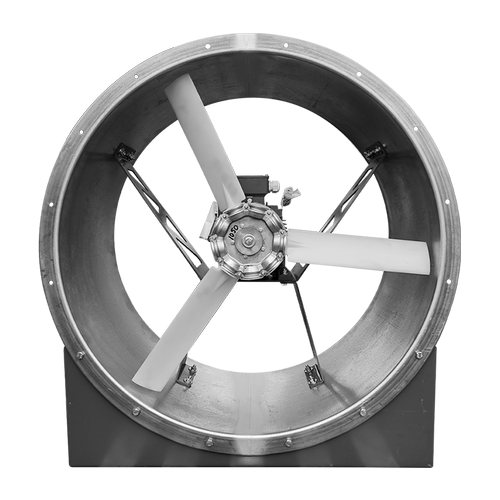

Осевой вентилятор ВО 06-300-5

Осевой вентилятор ВО 06-300-5

<h2>Описание вентилятора ВО 06-300-5</h2> <p> Промышленный осевой вентилятор ВО 06-300-5 низкого давления с односторонним всасыванием ведет воздушный поток по оси. Внутри цилиндрического корпуса установлено рабочее колесо с 3 серповидными лопатками. Вентилятор поставляют с асинхронным двигателем или без него. Коэффициент 0,06 по ГОСТ 11442-90 задает низкий напор воздуха. </p> <div class="table-team3-wrap"> <table class="table-team3"> <tbody> <tr> <td> Исполнение </td> <td> Материал </td> <td> Среда </td> </tr> <tr> <td> Общепромышленное </td> <td> Ст3, порошковый слой </td> <td> стандартный климат </td> </tr> <tr> <td> Коррозионностойкое </td> <td> AISI 304/430, Zn-Al </td> <td> влажная/агрессивная </td> </tr> <tr> <td> Взрывозащищенное </td> <td> разнородные металлы, Al, латунь </td> <td> нефтехимия/элеваторы </td> </tr> </tbody> </table> </div> <br> <a href="/upload/pdf/zvd/Catalog_VO_06-300.pdf" target="_blank" rel="noopener" title="Каталог вентиляторов ВО 06-300" aria-label="Каталог вентиляторов ВО 06-300 — нажми, чтобы открыть PDF" style="display:inline-block;padding:10px 14px;border:1px solid #e0e0e0;border-radius:6px;color:inherit;text-decoration:none;background:#fafafa;"> Каталог вентиляторов ВО 06-300 <span style="display:block;font-size:0.85em;color:#b0b0b0;margin-top:2px;">Нажми, чтобы открыть PDF</span> </a> <h3>Расшифровка маркировки</h3> <img alt="Расшифровка наименования ВО 06-300-5" src="/upload/img/zvd-vo-06-300/shifr/vo_06-300_shifr_5.webp" title="Расшифровка наименования ВО 06-300-5"> <h3>Область применения</h3> <ul> <li>Вентиляция приточно-вытяжных сетей с сопротивлением до 350 Па и отопительно-вентиляционных блоков.</li> <li>Промышленный вентилятор для СТО, подземных гаражей, подвалов, туннелей и гражданских объектов.</li> </ul> <h3>Технические характеристики ВО 06-300-5</h3> <div class="table-team3-wrap"> <table class="table-team3"> <tbody> <tr> <td> Габ. ЭД </td> <td> Мощность ЭД, кВт </td> <td> Частота вращения ЭД, об/мин </td> <td> Производительность, тыс. м³/ч </td> <td> Давление, Па </td> <td> Масса, кг </td> </tr> <tr> <td> 63B4 </td> <td> 0,37 </td> <td> 1500 </td> <td> 4,8-7,1 </td> <td> 62-128 </td> <td> 20 </td> </tr> <tr> <td> 71A4 </td> <td> 0,55 </td> <td> 1500 </td> <td> 4,8-7,1 </td> <td> 62-128 </td> <td> 22 </td> </tr> </tbody> </table> </div> <p> Выпускают по ТУ 28.25.20-006-55528260-2021 и ТУ 28.25.20-003-55528260-2021. Компоновка 1 — без ног, 2 — с ногами. Применяют углеродистую и нержавеющую сталь. Есть взрывозащищенный вариант. </p> <h3>Габаритные и присоединительные размеры</h3> <img alt="Габаритные размеры вентилятора осевого ВО 06-300-5" src="/upload/img/zvd-vo-06-300/gab/vo_06-300_5_gab.webp" title="Габаритные размеры вентилятора осевого ВО 06-300-5"> <h3>Условия эксплуатации</h3> <p> Среда не содержит липких веществ и волокон, запыленность ограничена 100 мг/м³. Температура составляет −40…+40 °C, для исполнения Т — до +45 °C. Исполнения У/Т относятся к категориям 1–3 по ГОСТ 15150-69. </p> <h3>Аэродинамические и акустические характеристики</h3> <img alt="График производительности промышленного вентилятора ВО 06-300-5 и шумовые параметры" src="/upload/img/zvd-vo-06-300/aero/vo_06-300_5_aero.webp" title="График производительности промышленного вентилятора ВО 06-300-5 и шумовые параметры"> <h3>Монтаж осевого вентилятора ВО 06-300-5</h3> <ul> <li>Осмотреть установку и убедиться в свободном вращении колеса.</li> <li>Проверить крепление колеса на валу и двигателя, параметры сети, изоляцию и заземление.</li> <li>При низком сопротивлении изоляции просушить двигатель, затем подключить кабель по схеме внутри крышки коробки выводов и проверить зажимы.</li> </ul>
