Вентилятор ВКВ-Ф 100 E с фланцем
Вентилятор стандартного размера полностью соответствует самым распространенным типам используемых вентиляционных систем. Канальный вентилятор с квадратной монтажной пластиной ВКВ-Ф 100 E оборудован мощным электрическим мотором. Рабочее колесо с назад загнутыми лопатками.
Эффективность работы вентиляторов радиального типа выражается наличием у них следующих преимуществ:
- компактные размеры;
- сравнительно небольшая масса;
- продолжительный срок эксплуатации и качество работы вентилятора;
- максимальный показатель безопасности использования устройства;
- низкий уровень шума и простота установки.
Технические характеристики ВКВ-Ф 100 E
Корпус круглого вентилятора изготавливается из оцинкованной стали, что гарантирует высокую степень защищенности от негативного воздействия коррозии.
Канальный вентилятор ВКВ-Ф 100 E используется для работы в температурном режиме от 0 до +40 градусов и влажности воздуха до 80%. Мощность устройства составляет 57 Вт, что будет обеспечивать низкий расход электроэнергии.
ВКВ-Ф 100 E на фланце имеет внутренний диаметр 100 мм. Центробежный тип вентиляции существенно упрощает работу устройства, создает минимальную нагрузку на действующие механизмы, показывая высокую эффективность радиальных вентиляторов.
| ВКВ-Ф 100 E/ВКВ-ФП 100 E | |
| Мощность, Вт | 57 |
| Напряжение, В | 230 |
| Частота, Гц | 50 |
| Ток, А | 0,25 |
| Производительность, м3/ч | 250 |
| Частота вращения, об/мин | 2500 |
| Ёмкость конденсатора, мКф | 1,5 |
| Уровень шума, дБа | 50 |
| Вес, кг | 2,5 |
| Степень защиты | IP44 |
Особенности конструкции ВКВ-Ф 100
Устройство вентилятора предполагает наличие следующих особенностей:
- корпус сделан из прочной стали с нанесением цинкового покрытия;
- крыльчатка с загнутыми лопастями имеет небольшой зазор с корпусом, это дает возможность обеспечивать незначительный уровень шума и свободное движение воздушных потоков;
- вентилятор ВКВ-Ф 100E канальный на квадратном фланце оборудован двигателем Ebmpapst с внешним ротором, соединенным с крыльчаткой в единый блок;
- соединительная коробка сделана из ПВХ пластика, что гарантирует безопасность использования изделия, его эксплуатационную надежность и обеспечивает защиту по классу IP 44;
- настенный монтаж или установка в канале предполагает минимум затрат времени и усилий.

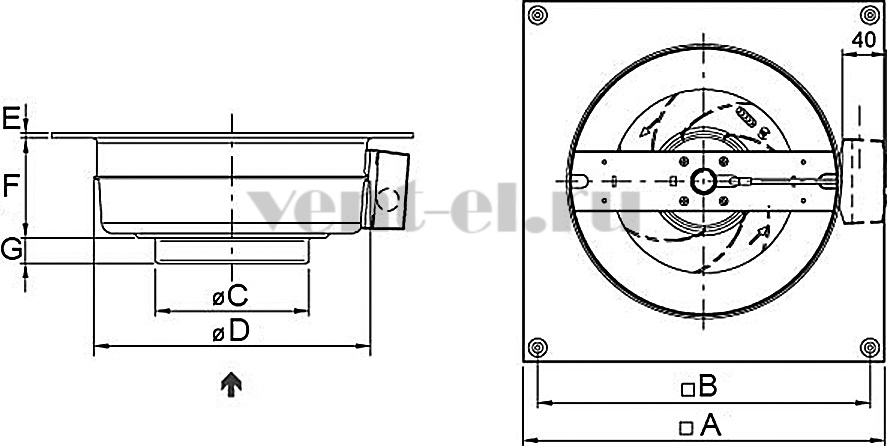

Габаритные размеры
| ВКВ-Ф 100 E | ВКВ-ФП 100 E | |
| A | 315 | 315 |
| B | 265 | 265 |
| C | 98 | 98 |
| D | 250 | 250 |
| E | 15 | 15 |
| F | 80 | 170 |
| G | 15 | 15 |

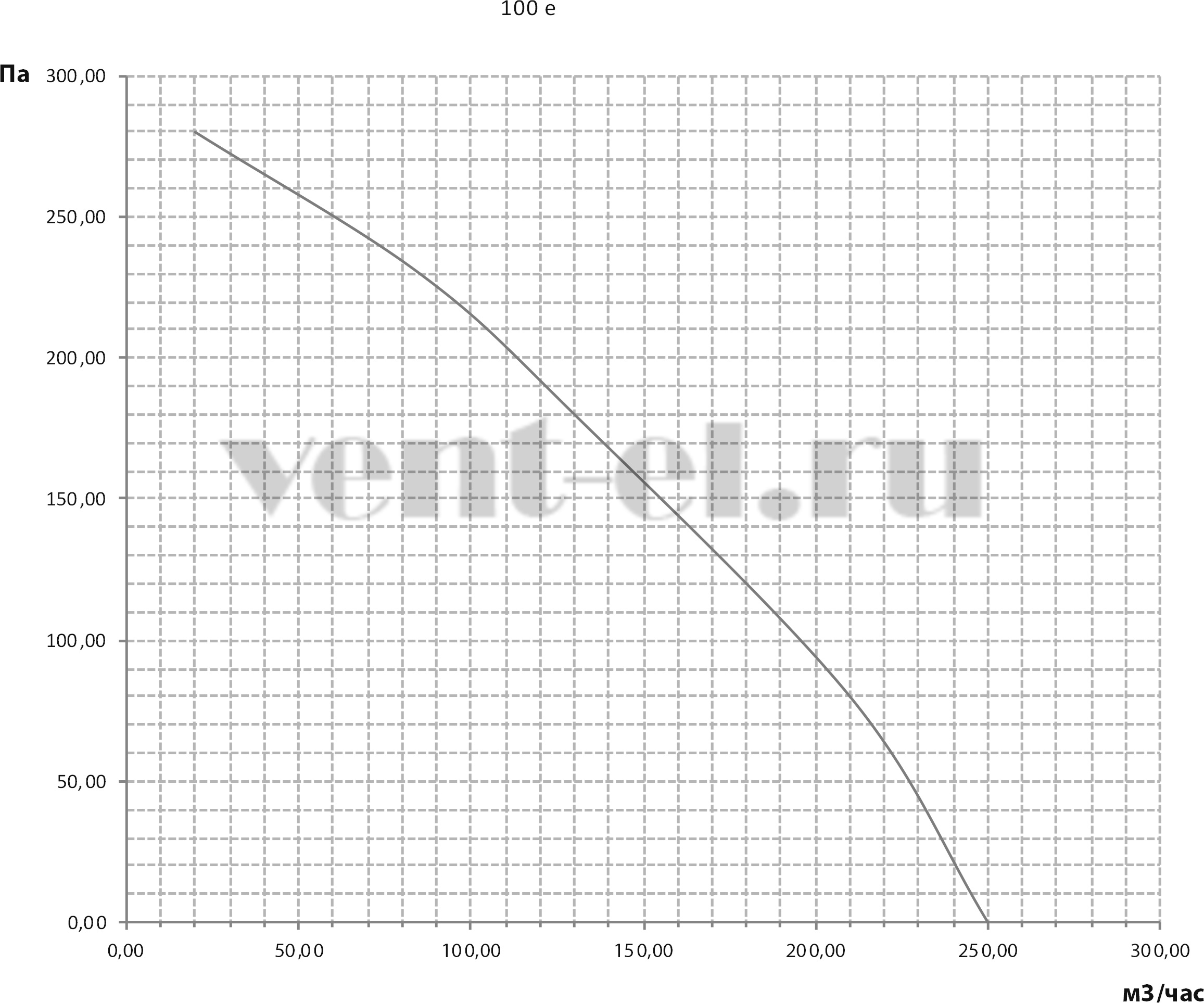

Аэродинамические характеристики
