Электропривод BVM TS03-24S для клапанов с возвратной пружиной

Электропривод BVM TS03-24S для клапанов с возвратной пружиной

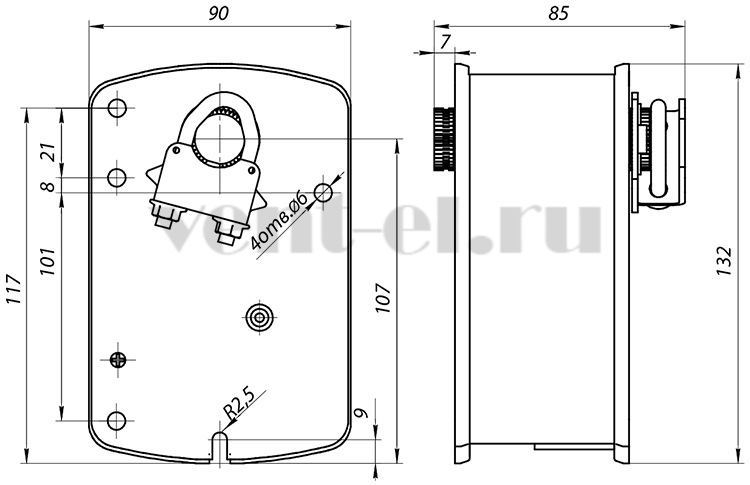

<h2>Электропривод BVM TS03-24S для управления воздушной заслонкой</h2> <p> <b>Электропривод BVM TS03-24S</b> автоматизирует <b>воздушный клапан</b> в системах вентиляции и кондиционирования. Электродвигатель через редуктор передает усилие на выходную ось, поэтому <b>заслонка</b> поворачивается по команде автоматики. </p> <p> Номинальный <b>крутящий момент</b> 3 Нм сопоставляют с площадью створки, сопротивлением уплотнений и условиями монтажа. Недостаточное усилие может привести к неполному ходу, поэтому параметр проверяют по техническим данным регулирующего узла. </p> <h2>Особенности модели</h2> <p> На вход привода поступает двухпозиционная команда, от которой зависит характер движения. </p> <p>При двухпозиционном управлении механизм переходит между крайними точками, а привод пропорционально поворачивает заслонку между крайними положениями. </p> <p> В серии предусмотрены устройства <b>с возвратной пружиной</b> и аппараты <b>без возвратной пружины</b>, где <b>реверсивный</b> механизм вращает вал электродвигателем в обоих направлениях. Для рассматриваемой модификации применяется пружинный принцип: при снятии питания пружина переводит створку в заданную позицию.</p><p> Питание AC/DC 24 выбирают по проектной схеме. Вариант на 24 В совместим с низковольтной автоматикой. Индекс S в обозначении указывает на комплектацию вспомогательными переключателями. Эти элементы передают сигналы о достижении заданных углов и участвуют в межблокировках, если такую функцию предусматривает схема. </p> <div class="table-team2-wrap"> <table class="table-team2"> <tbody> <tr> <td> <b>Бренд</b> </td> <td> BVM </td> </tr> <tr> <td> <b>Гарантийный срок</b> </td> <td> 5 лет / 70000 циклов </td> </tr> <tr> <td> <b>Вес, кг</b> </td> <td> 1,3 </td> </tr> <tr> <td> <b>Температура эксплуатации, С</b> </td> <td> от -30...до +50 </td> </tr> <tr> <td> <b>Температура хранения, С</b> </td> <td> от -40…до +70 </td> </tr> <tr> <td> <b>Материал корпуса</b> </td> <td> Металл </td> </tr> <tr> <td> <b>Напряжение, В</b> </td> <td> 24 </td> </tr> <tr> <td> <b>Управляющий сигнал</b> </td> <td> 2-х позиционный </td> </tr> <tr> <td> <b>Влажность, %</b> </td> <td> от 5…до 95 без конденсации </td> </tr> <tr> <td> <b>Степень защиты</b> </td> <td> IP54 </td> </tr> <tr> <td> <b>Соединительный кабель, м</b> </td> <td> 1 </td> </tr> <tr> <td> <b>Угол поворота/макс</b> </td> <td> от -5...до 90/95 </td> </tr> <tr> <td> <b>Частота, Гц</b> </td> <td> 50/60 </td> </tr> <tr> <td> <b>Рекомендуемая площадь заслонки, м2</b> </td> <td> 0,7 </td> </tr> <tr> <td> <b>Тип возврата</b> </td> <td> С возвратной пружиной </td> </tr> <tr> <td> <b>Крутящий момент, Нм</b> </td> <td> 3 </td> </tr> <tr> <td> <b>Размер оси заслонки, мм</b> </td> <td> круглый вал от 8…14; квадратный вал от 6х6...10х10 </td> </tr> <tr> <td> <b>Потребляемая мощность (вращение/удержание), Вт</b> </td> <td> 5,0/3,0 </td> </tr> <tr> <td> <b>Время поворота (двигатель), сек</b> </td> <td> ≤ 50 </td> </tr> <tr> <td> <b>Время поворота (пружина), сек</b> </td> <td> ≤ 25 </td> </tr> <tr> <td> <b>Уровень шума, дБ</b> </td> <td> ≤ 45(двигатель); ≤ 62(возврат пружины) </td> </tr> <tr> <td> <b>Угол срабатывания вспомогательных переключателей</b> </td> <td> 1х5 2х80 </td> </tr> </tbody> </table> </div><h3>Габаритные размеры</h3> <img alt="Размеры электропривода TS03-24S BVM" src="/upload/img/privod/bvm/gab/bvm_ts03-24s_gab.webp" title="Размеры электропривода TS03-24S BVM"> <h3>Документация</h3> <a href="/upload/pdf/bvm/BVM TS03-24S.pdf" target="_blank"><img alt="BVM TS03-24S" src="/upload/filePdf.svg" title="BVM TS03-24S" data-bx-orig-src="/upload/filePdf.svg">BVM TS03-24S</a>
