Электропривод Нанотек NM24B реверсивный для воздушных клапанов
Электропривод Нанотек NM24B для управления воздушной заслонкой
Электропривод Нанотек NM24B автоматизирует воздушный клапан в системах вентиляции и кондиционирования. Электродвигатель через редуктор передает усилие на выходную ось, поэтому заслонка поворачивается по команде автоматики.
Номинальный крутящий момент 8 Нм сопоставляют с площадью створки, сопротивлением уплотнений и условиями монтажа. Недостаточное усилие может привести к неполному ходу, поэтому параметр проверяют по техническим данным регулирующего узла.
Особенности модели
На вход привода поступает трехпозиционная команда, от которой зависит характер движения.
При трехпозиционном управлении механизм подает отдельные команды на открытие и закрытие, что дает возможность остановить вал на промежуточном угле, а привод пропорционально поворачивает заслонку между крайними положениями.
В серии предусмотрены устройства с возвратной пружиной и аппараты без возвратной пружины, где реверсивный механизм вращает вал электродвигателем в обоих направлениях. Для рассматриваемой модификации применяется реверсивный принцип: автоматический механический возврат при обесточивании отсутствует.
Питание AC/DC 24 В выбирают по проектной схеме. Вариант на 24 В совместим с низковольтной автоматикой.
| Бренд | Нанотек |
| Вес, кг | 1,3 |
| Температура эксплуатации, С | от -20…до +50 |
| Температура хранения, С | от -30…до +80 |
| Напряжение, В | 24 |
| Управляющий сигнал | 3-х позиционный |
| Влажность, % | от 5...до 95 без конденсата |
| Степень защиты | IP44 |
| Соединительный кабель, м | нет |
| Угол поворота/макс | от 0…до 90 (93 механически) |
| Частота, Гц | 50/60 |
| Тип возврата | Без возвратной пружины |
| Крутящий момент, Нм | 8 |
| Размер оси заслонки, мм | круглый вал от 10-20 мм, квадратный вал от 10х10 до 16х16 мм |
| Потребляемая мощность (вращение/удержание), Вт | 4,5/0,5 |
| Время поворота (двигатель), сек | ≤ 55 сек |
| Уровень шума, дБ | макс. 45 |

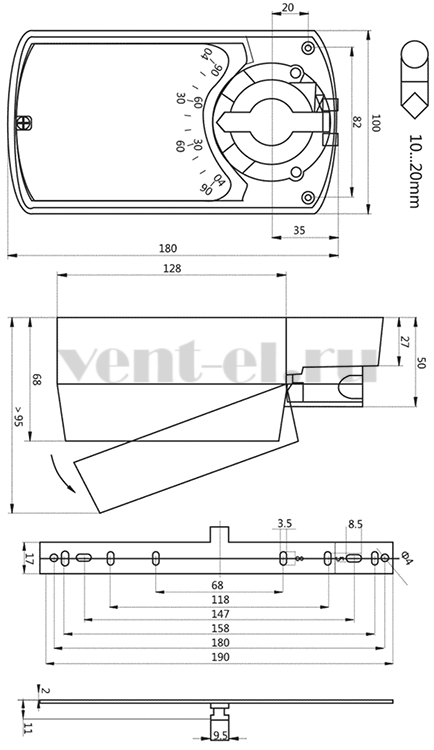

Габаритные размеры
